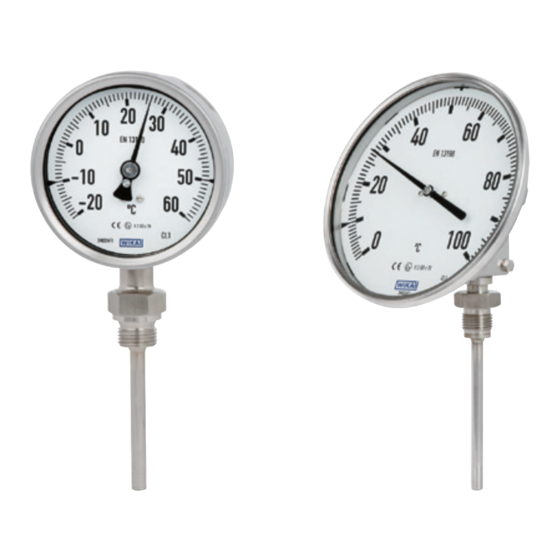

Bimetal thermometer per ATEX, models 53, 54, 55
Bimetall-Thermometer nach ATEX, Typen 53, 54, 55
Thermomètre bimétalliques selon ATEX, types 53, 54, 55
Termómetro bimetálicos según ATEX, modelos 53, 54, 55
CE Ex
II 2 GD c TX
Model R5502
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Model S5413
GB
D
F
E
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA 53
Inhaltszusammenfassung für WIKA 53
- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Bimetal thermometer per ATEX, models 53, 54, 55 Bimetall-Thermometer nach ATEX, Typen 53, 54, 55 Thermomètre bimétalliques selon ATEX, types 53, 54, 55 Termómetro bimetálicos según ATEX, modelos 53, 54, 55 CE Ex...
- Seite 19 Inhalt Inhalt 1. Allgemeines 2. Sicherheit 3. Technische Daten 4. Aufbau und Funktion 5. Transport, Verpackung und Lagerung 6. Inbetriebnahme, Betrieb 7. Wartung und Reinigung 8. Demontage, Rücksendung und Entsorgung Anlage 1: EG-Konformitätserklärung WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX)
-
Seite 20: Allgemeines
Veränderung am Bimetall-Thermometer. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufs- ■ unterlagen. Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: TM 53.01, TM 54.01, TM 55.01 WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) - Seite 21 Verletzungen führen kann, wenn sie nicht gemieden wird. WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberflächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX)
-
Seite 22: Sicherheit
Eine unsachgemäße Handhabung oder ein Betreiben des Bimetall-Thermometers außerhalb der technischen Spezifikati- onen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) -
Seite 23: Personalqualifikation
Verlust des Explosionsschutzes führen. WARNUNG! Einsatzbedingungen und sicherheitstechnische Daten der EG-Baumusterprüfbescheinigung unbedingt beachten. Temperaturmessgeräte über den Prozessanschluss erden! Bimetall-Thermometer beinhalten keine eigene Wärmequelle und verursachen bei bestimmungsgemäßen Einbau und Betrieb keine Temperaturerhöhung! WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) -
Seite 24: Besondere Gefahren
Weitere wichtige Sicherheitshinweise für Geräte mit ATEX-Zulassung siehe Kapitel „2.3 Zusätzliche Sicher- heitshinweise für Geräte mit ATEX-Zulassung“ WARNUNG! Messstoffreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) - Seite 25 Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. ATEX Europäische Explosionsschutz-Richtlinie (Atmosphère = AT, explosible = EX) Geräte mit dieser Kennzeichnung stimmen überein mit den Anforderungen der europäischen Richtlinie 94/9/EG (ATEX) zum Explosionsschutz. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX)
-
Seite 26: Technische Daten
Schutzart IP 65 nach EN 60529 / IEC 529 IP 66, flüssigkeitsgefüllt Weitere technische Daten siehe WIKA Datenblatt TM 53.01, TM 54.01 oder TM 55.01 und Bestellunterlagen. 4. Aufbau und Funktion 4.1 Beschreibung Das Bimetall-Thermometer dieser Typenreihen sind vorgesehen zum Einbau in Rohrleitungen, Behälter, Anlagen und Maschinen. -
Seite 27: Lieferumfang
1. Das Thermometer in eine antistatische Plastikfolie einhüllen. 2. Das Thermometer mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trock- nungsmittel der Verpackung beilegen. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) -
Seite 28: Inbetriebnahme, Betrieb
Vorschriften zu beachten. Um die Anzeige in die gewünschte Position zu bringen, müssen folgende Schritte eingehalten werden: 1. Die Konter- oder Überwurfmutter muss am Prozessanschluss gelöst sein. 2. Sechskant- und Schlitzschrauben müssen am Schwenkgelenk gelöst sein. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) - Seite 29 Bei Verwendung von Schutzrohren ist möglichst durch Einfüllen eines Wärmekontaktmittels der Wärmeübertragungswiderstand zwischen Fühleraußenwand und Schutzrohrinnenwand zu reduzieren. Die Arbeitstemperatur der Wärmeleitpaste beträgt -40 ... +200 °C. WARNUNG! Nicht in heiße Schutzrohre einfüllen. Gefahr durch herausspritzendes Öl! WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX)
-
Seite 30: Wartung Und Reinigung
Reparaturen sind ausschließlich vom Hersteller durchzuführen. 7.2 Reinigung VORSICHT! Das Thermometer mit einem feuchten Tuch reinigen. ■ Ausgebautes Thermometer vor der Rücksendung ■ spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) -
Seite 31: Demontage, Rücksendung Und Entsorgung
Messstoffe. 8.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahr- stoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX) - Seite 32 Das Rücksendeformular steht im Internet zur Verfügung: www.wika.de / Service / Rücksendung 8.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. WIKA Betriebsanleitung Typen 53, 54, 55 (ATEX)
