7. Instalarea

7.1 Transport şi depozitare
• Transportaţi cu atenţie dispozitivul, să nu îl
scăpaţi!
• Depozitaţi-l într-un loc uscat şi rece.
7.2 Despachetare
1. Instalaţi-l cât mai repede după despachetare.
2. Verificaţi dispozitivul să nu fie deteriorat.
Nu instalaţi sau conectaţi dispozitive deteriorate!
Păstraţi materialul de ambalare sau
Notă
depozitaţi-l conform reglementărilor locale.
7.3 Cerinţe de instalare
• Cameră uscată
• Temperatura în cameră de la 0 °C la 45 °C
• Locaţie fără vibraţii.
Dacă nu respectaţi cerinţele de instalare:
Atenţie
• Dispozitivul poate suferi daune.
• Pot apărea măsurători greşite.
7.4 Instalarea
Avertizare
Opriţi alimentarea cu curent înainte de
instalare!
Clasa de protectie IP65 se garanteaza
numai daca panoul frontal al cutiei de
borne este inchis si este prevazut cu
presetupe sau capace provizorii.
28,5
120
7,25

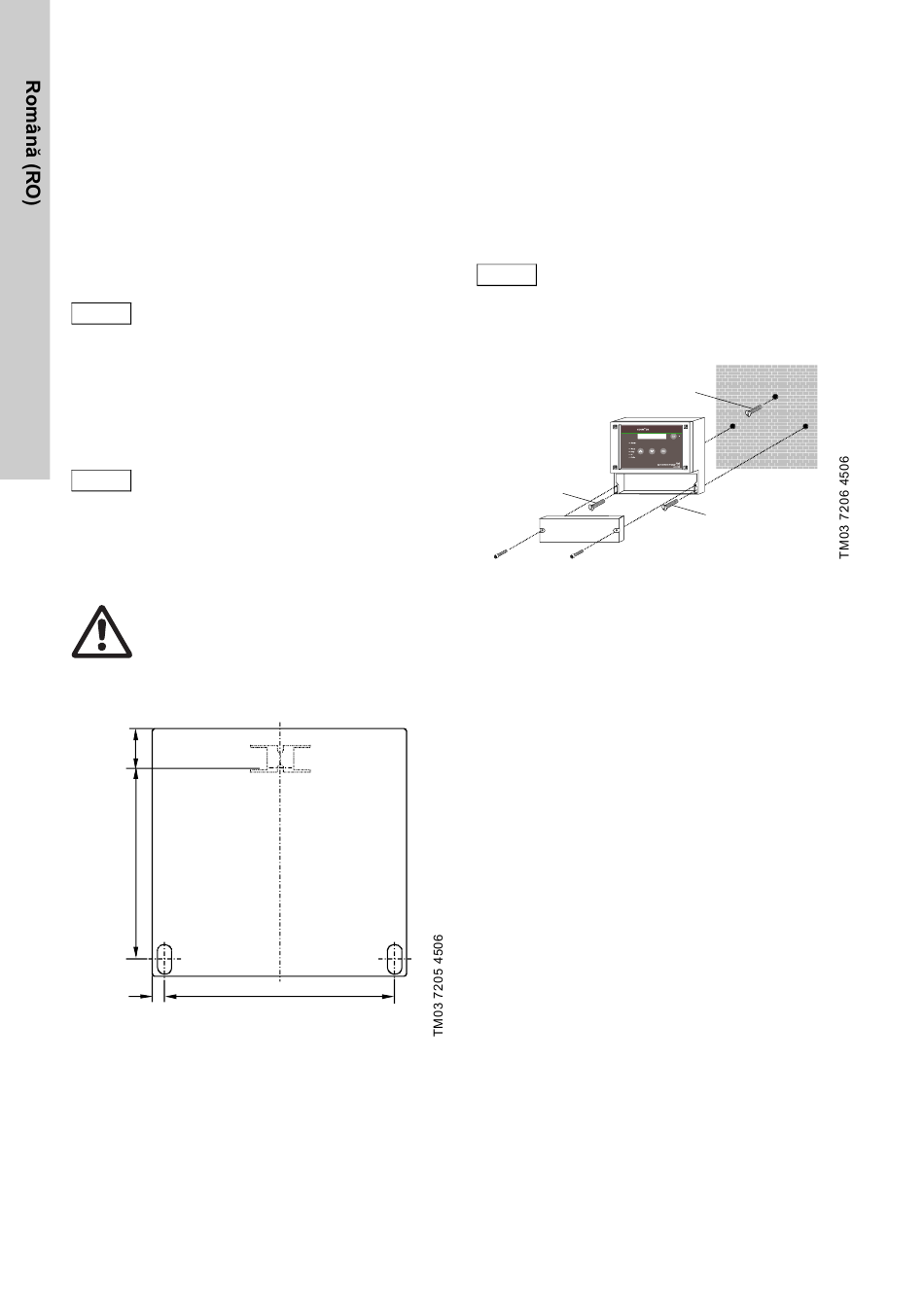

Fig. 3 Diagrama de găurire
216
151
1. Faceţi trei găuri (∅8) aşa cum se arată în
diagramă şi inseraţi diblurile furnizate.
2. Înşurubaţi şurubul (A) în centrul diblului de sus
până la aprox. 1 cm. Vezi fig. 4.
3. Slăbiţi şuruburile de la panoul frontal şi
îndepărtaţi panoul.
4. Puneţi instrumentul pe şurub (A).
5. Strângeţi instrumentul cu cele două şuruburi (B).
Clasa de protecţie IP65 se garantează
numai dacă cutia bornelor este sigilată
Atenţie corect! Nu deterioraţi garnitura cutiei
bornelor! Garnitura cutiei bornelor trebuie
să se potrivească exact!
6. Montaţi panoul frontal al cutiei.
B
Fig. 4 Diagrama de montare
A
B
