9. Funcţionare
9.1 Elemente de comandă şi afişaj
1
2
3
4
5

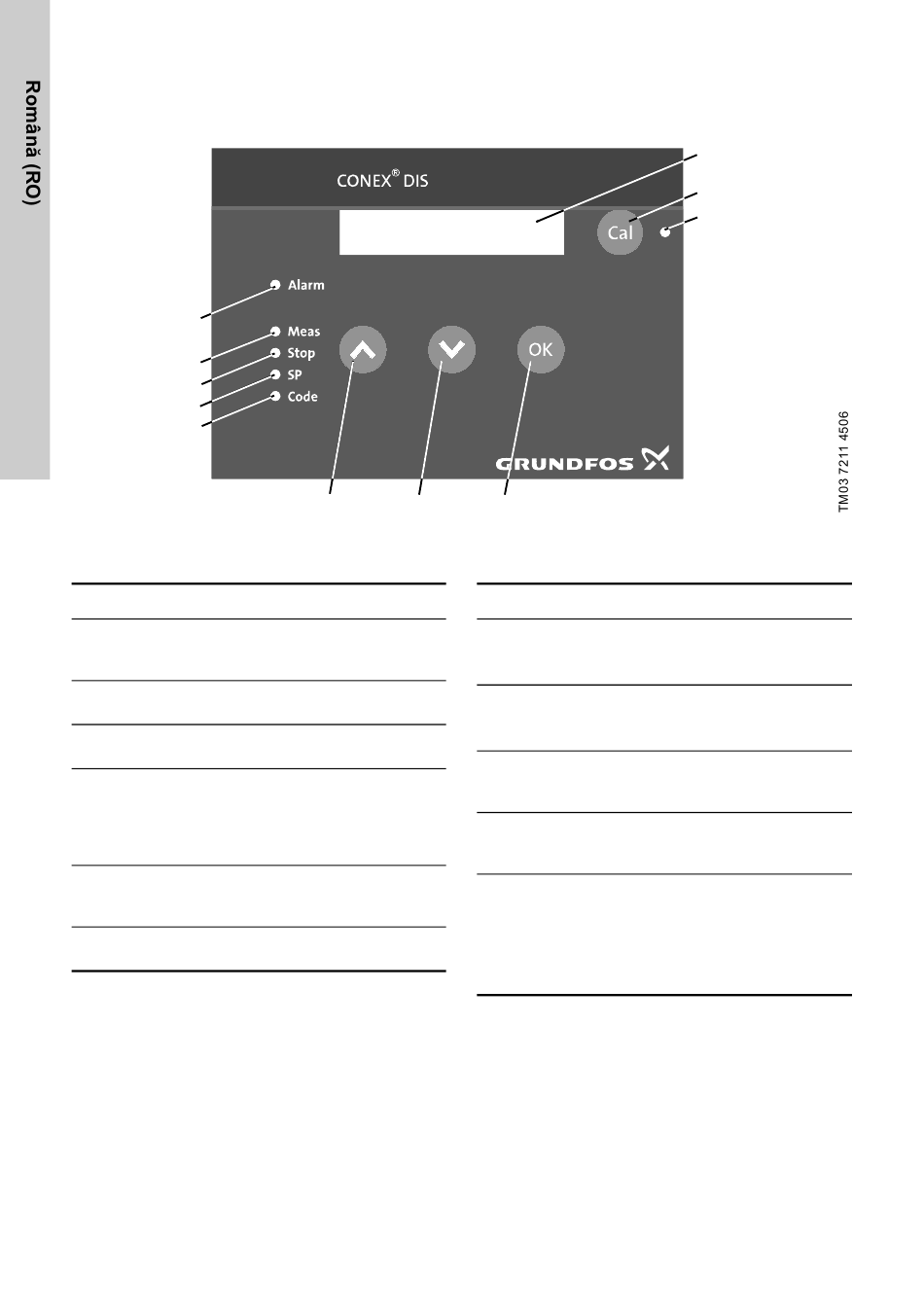

Fig. 13 Elemente de comandă şi afişaj
LED-uri
Poz. Descriere
Alarm: LED-ul de alarmă este intermitent
1 când există o defecţiune sau intrare
incorectă.
Meas: LED-ul pentru modul de măsurare
2
luminează când măsurătoarea este activă.
Stop: LED-ul de oprire controler luminează
3
când un controler configurat este oprit.
SP: LED-ul de prag programat al
controlerului luminează dacă se afişează o
4 limită sau un prag şi este intermitent dacă
meniul SP este deschis pentru a modifica
limita sau pragul.
Code: LED-ul cod luminează când meniul
5 de cod este selectat şi este intermitent
când meniul de cod este deschis.
Cal: LED-ul pentru modul calibrare
6
luminează în timpul calibrării.
222
7 8 9
Butoane intrare
Poz.
10
11
Descriere
[Sus]:
7 • Cresc valorile.
• Comutări între meniuri.
[Jos]:
8 • Descresc valorile.
• Comutări între meniuri.
[OK]:
9 - Introduce meniul de selectare dorit.
- Confirmă valoarea selectată.
[Cal]:
Butonul comută între modurile de calibrare
şi măsurare.
Afişaj
• Afişaj al valorilor măsurate cu
dimensiunea fizică
• Afişaj al codurilor şi valorilor de ajustare
pentru funcţionare instrument
• Afişaj al situaţiilor de alarmă.
11
10
6
