Aufstellung, Montage und Anschluss
DE

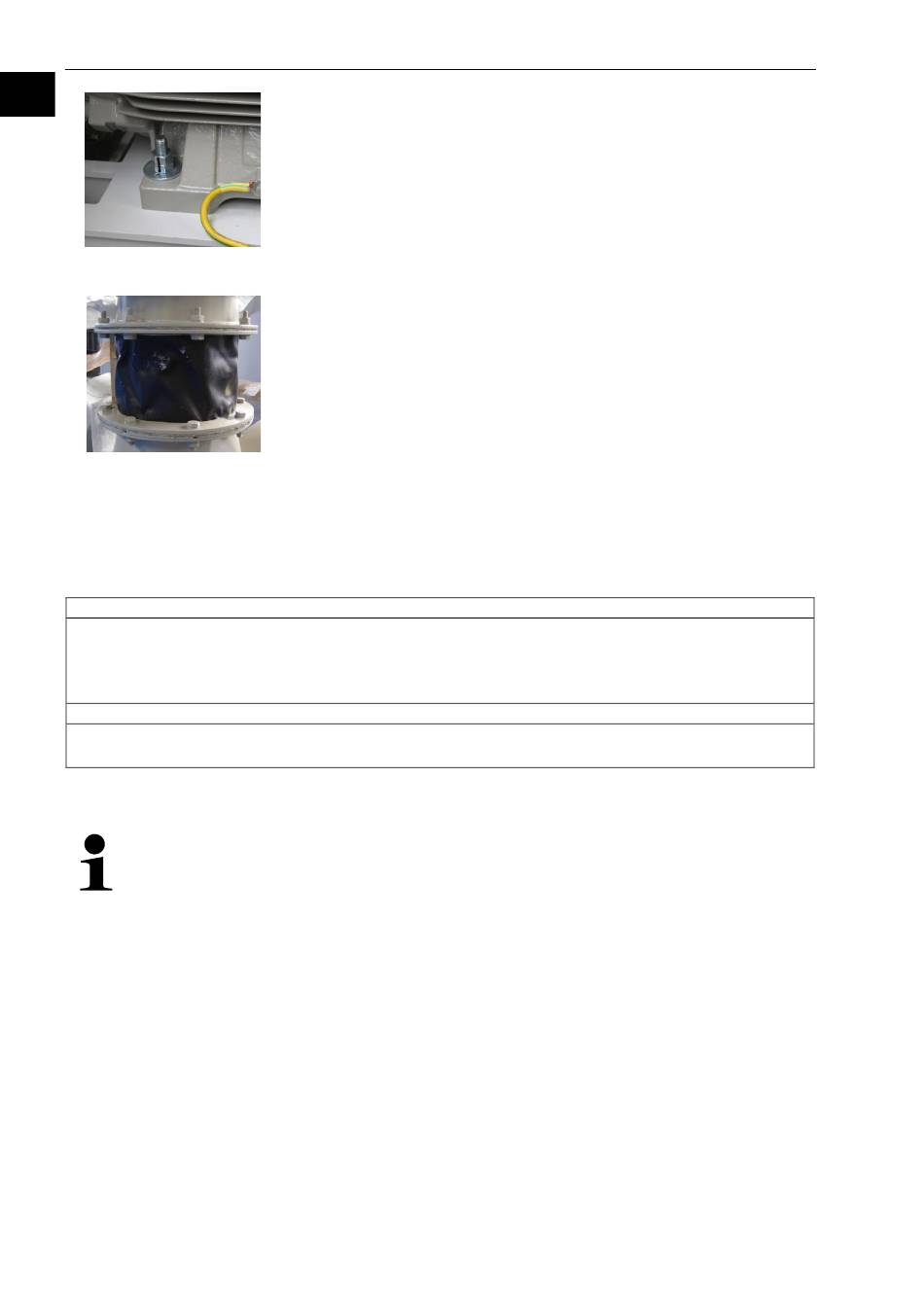

Motorverschraubung
Verschraubung Kompensator
6.5.2.3 Anschluss von Rohrleitungen
Eine Verspannung des Ventilators an den Anschlüssen durch die Rohrleitungen führen zu
Veränderungen z. B. Spaltveränderung an der Laufraddüse.
1. Entfernen Sie die Transportblenden an den Anschlüssen.
2. Führen Sie die Rohrleitungen zu den Ansaug- und Druckstutzen des Ventilators heran.
Beachten Sie:
Achten Sie darauf, kein Versatz zwischen der Rohrleitung und dem Anschlussstutzen
entsteht.
3. Verbinden Sie die Rohrleitungen bzw. die Kanäle lastfrei mit dem Ventilator.
Ergebnis:
Die Rohrleitungen bzw. die Kanäle sind an dem Ventilator angeschlossen.
6.6
Versorgungsmedien anschließen
Führen Sie den Anschluss der Versorgungsmedien des Ventilators nach den jeweils
gültigen nationalen Normen durch.
38 von 72
Bei den Kompensatoren sind die Schraubenenden immer weg von
dem Kompensator.
www.elektror.com
Betriebsanleitung Ventilator CF-D3
2004923 09.19/0.2
