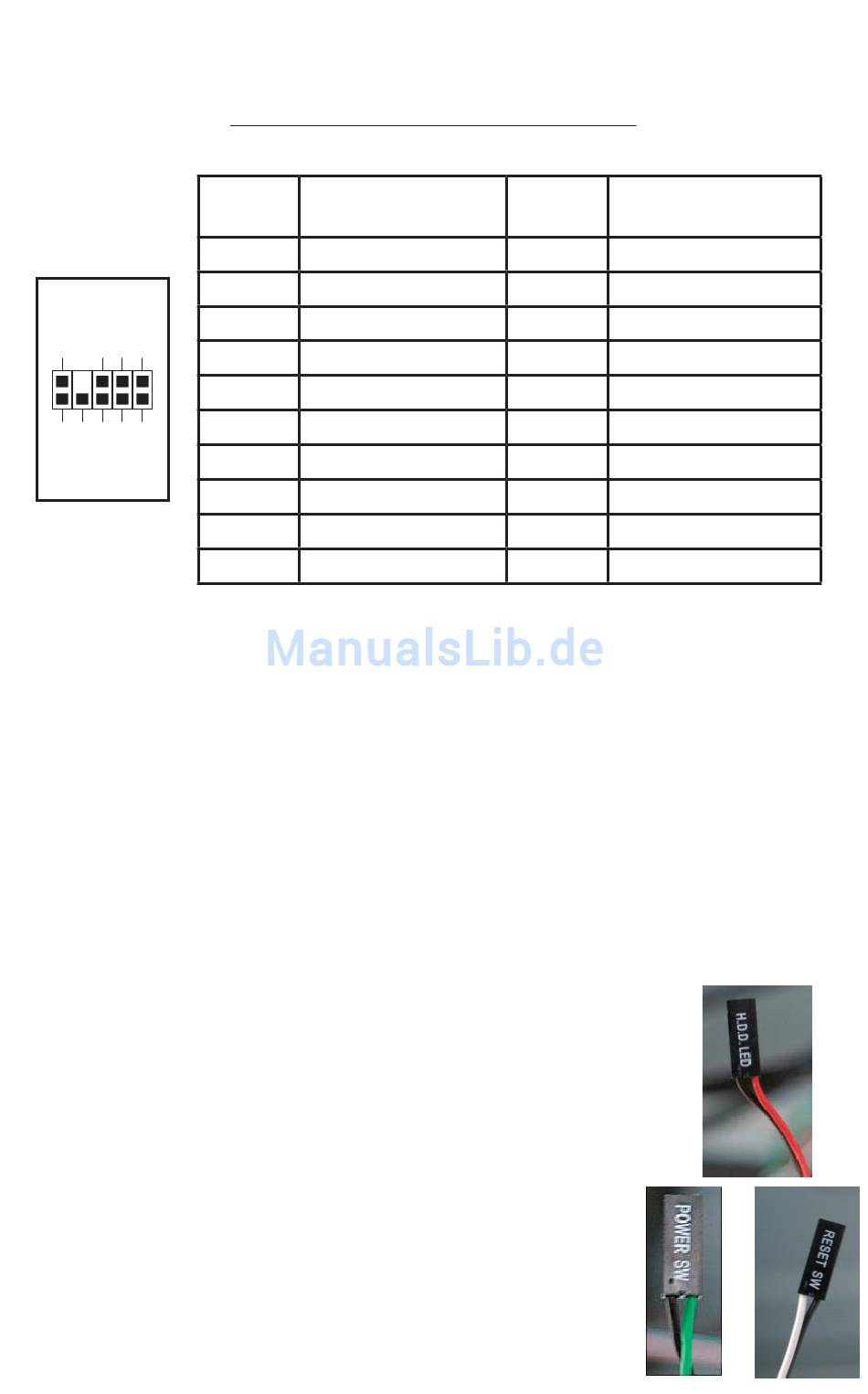

3.3 AC'97/HD Audio Ports
An der Frontplatte des Gehäuses sind ein 10-poliger Intel® Standard AC'97 Verbindungsstecker
und ein 10-poliger Intel® HDA (High Definition Audio) Verbindungsstecker angeschlossen.
10
6
4
2
9
7
5
3
1
Je nach Modell Ihres Motherboards können Sie entweder einen AC'97 oder den HDA-
Verbindungsstecker anschließen. Suchen Sie die internen Audio-Anschlüsse an Ihrem
Motherboard oder Ihrer Soundkarte und schließen Sie die entsprechenden Audiokabel an.
Suchen Sie die Pin-Out-Position im Handbuch Ihres Motherboards oder Ihrer Soundkarte.
Auch wenn Ihr System für beide Audio-Standards geeignet ist, können Sie auch nur einen
Verbindungsstecker verwenden.
3.4 Netzschalter / Reset-Schalter / Anschlüsse Festplattenlaufwerk mit
LED-Beleuchtung
An Ihrer Frontplatte befinden sich der Netzschalter, der Reset-Schalter sowie die Anschlüsse
für Festplattenlaufwerke mit LED-Beleuchtung. Verbinden Sie diese mit den entsprechenden
Anschlüssen auf dem Motherboard. Konsultieren Sie das Handbuch Ihres Motherboards
bezüglich der spezifischen Positionen der Kontaktanschlussköpfe. Für die LED sind die
farbigen Kabel positiv ( + ). Weiße oder schwarze Kabel sind negativ ( – ). Wenn die LED
beim Einschalten des Systems nicht aufleuchtet, versuchen
Sie, die Verbindungen umzukehren. Weitere Informationen zum
Anschluss der LED auf Ihrem Motherboard finden Sie im Handbuch
des Motherboards.
Hinweis: Die Polung (positiv und negativ) der Schalter ist nicht
relevant. Auch an diesem Käfig befindet sich keine LED zur
Anzeige der Speisung. Die beleuchteten Gehäuselüfter gehen an,
wenn der Computer eingeschaltet ist.
Piedinatura delle porte audio (HDA e AC' 97)
Signalbezeichnun-
Pin
gen (HDA)
1
MIC2 L
2
AGND
3
MIC2 R
4
AVCC
5
FRO-R
6
MIC2_JD
7
F_IO_SEN
8
Fest (Kein Pin)
9
FRO-L
10
LINE2_JD
Pin
1
2
3
4
5
6
7
8
9
10
7
Stiftbelegung
(AC'97)
MIC In
GND
MIC Power
NC
Line Out (R)
Line Out (R)
NC
Fest (Kein Pin)
Line Out (L)
Line Out (L)
