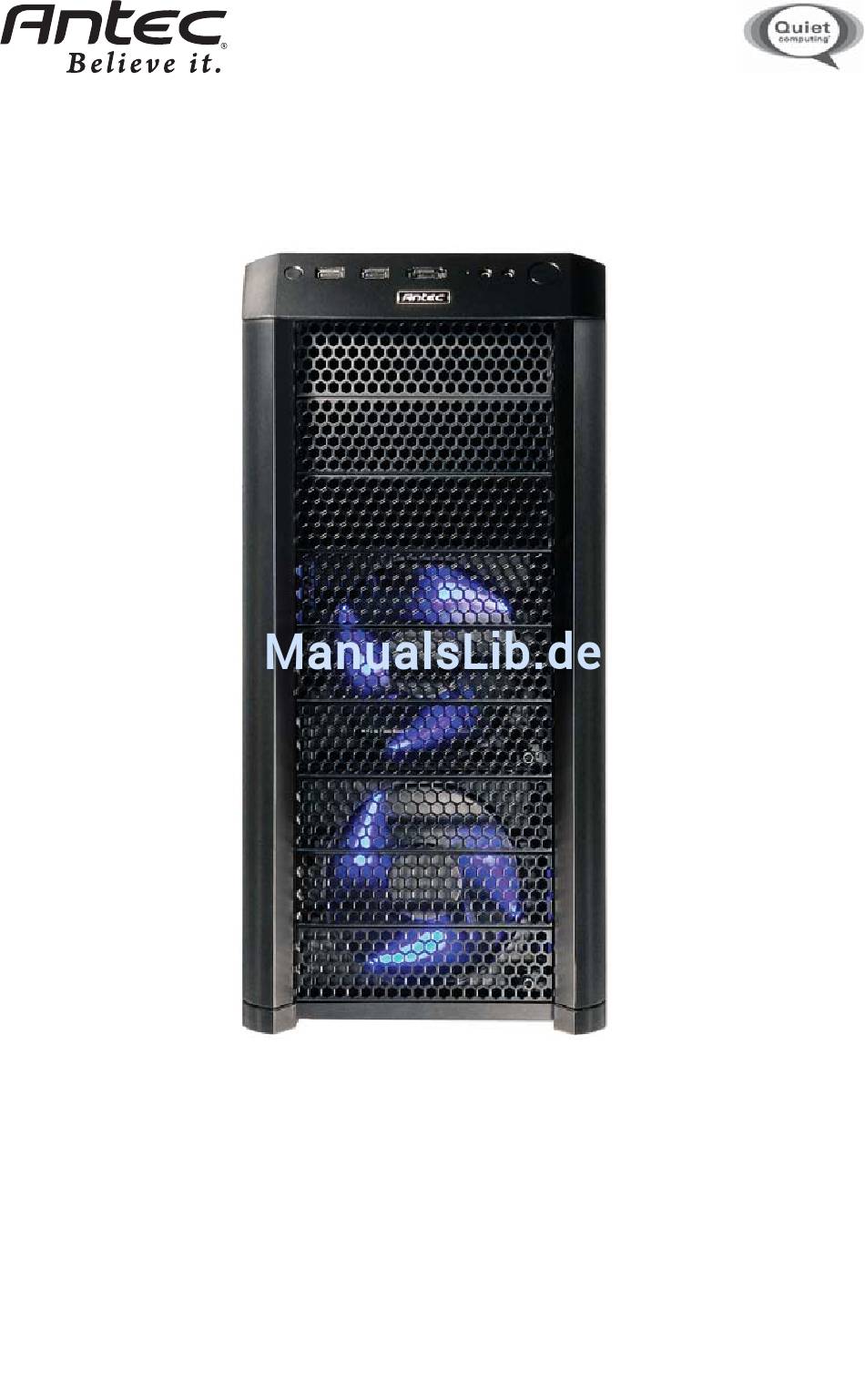

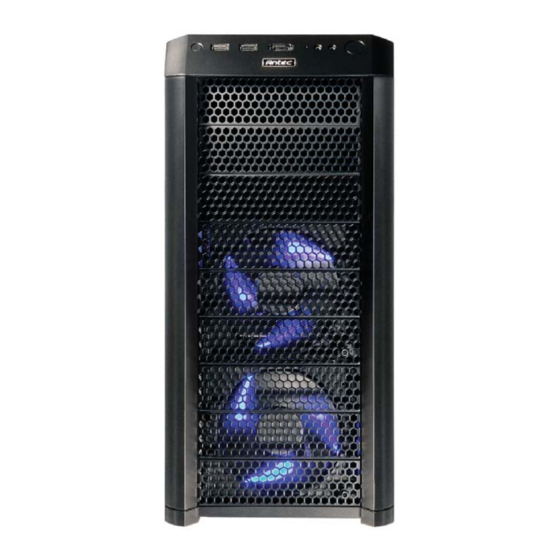

- Seite 1 Nine Hundred Two Nutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung 1.1 Angaben zum Gehäuse......………..…………..… 2 1.2 Schaltbild.......…………………………….….....…. 2 Installation der Hardware Guide 2.1 Einstellung……….…..……..........3 2.2 Installation des Netzgeräts.…………………..….…....…. 3 2.3 Motherboard-Installation……………….………....…..…. 3 2.4 Flexi-System für Laufwerkeinschübe ……………...……..…..4 2.5 Innen 3,5” Geräteinstallation…………………...…....... 4 2.6 Außen 3,5” Geräteinstallation…………..……..…..…. 5 2.7 Außen 5,25”... -
Seite 3: Limitazione Di Responsabilità
Nine Hundred Two Nutzerhandbuch Das Modell Nine Hundred Two wird ohne Netzgerät verkauft. Stellen Sie sicher, dass das von Ihnen gewählte Netzgerät zu Ihren Computerkomponenten passt und sein Stromkabelbaum lang genug ist, um auch Ihr Motherboard und die Peripherie-Geräte zu erreichen. Wir empfehlen Ihnen unsere Netzgeräte der Serien TruePower, NeoPower oder Signature, da diese der... -
Seite 4: Technische Daten Des Gehäuses
1.1 Technische Daten des Gehäuses Gehäuseart Gaming-Gehäuse Schwarz Farbe 19,3” (H) x 8,7” (B) x 18,5” (T) Abmessungen: 490mm (H) x 220mm (B) x 470mm (T) Gewicht 25,4 lbs / 11,5 kg 1 x oben montierter 200mm TriCool™ Lüfter mit 3-Stufen- Regelung und blauer LED-Beleuchtung 2 x frontseitiger 120mm Lüfter mit blauer LED-Beleuchtung mit frontal montierten Steuerknöpfen... -
