2.4 Flexi-System für Laufwerkeinschübe
Das Modell Nine Hundred Two verfügt über neun externe 5,25" Laufwerkeinschübe an
der Gehäusefront. In den sechs unteren 5,25" Einschüben sind drei Festplattenkäfige
vorinstalliert. Jeder Festplattenkäfig beansprucht den Platz von drei aufeinanderfolgenden
5,25" Laufwerkeinschüben und hat Platz für bis zu drei Festplattenlaufwerke. Sie können
die Festplattenkäfige ganz flexibel an einer beliebigen Stelle innerhalb der externen
Laufwerkeinschübe montieren (d.h., nicht nur in den unteren sechs Einschüben).
Mögliche Laufwerkeinschub-Kombinationen sehen zum Beispiel wie folgt aus (sind aber nicht
darauf beschränkt):
• extern 3 x 5,25" + intern 6 x HDD
• extern 6 x 5,25" + intern 3 x HDD
• extern 9 x 5,25"
In einem dieser Festplattenkäfige befindet sich eine vormontierte mittlere Lüfterklammer. Sie
können einen 120mm Lüfter auf der Klammer montieren, damit Luft in das Gehäuse geblasen
wird und der Festplattenkäfig somit als Kühlungsleitung dient, über die die Grafikkarte oder
die Festplatte gekühlt werden. In diesem Fall kann man allerdings in diesem Käfig keine
Festplatte mehr montieren. Nehmen Sie die mittlere Lüfterklammer aus dem Festplattenkäfig
heraus, wenn Sie die Absicht haben, Festplatten in diesem Käfig zu montieren.
• Extern 3 x 5,25" + intern 3 x HDD + Kühlungsleitung

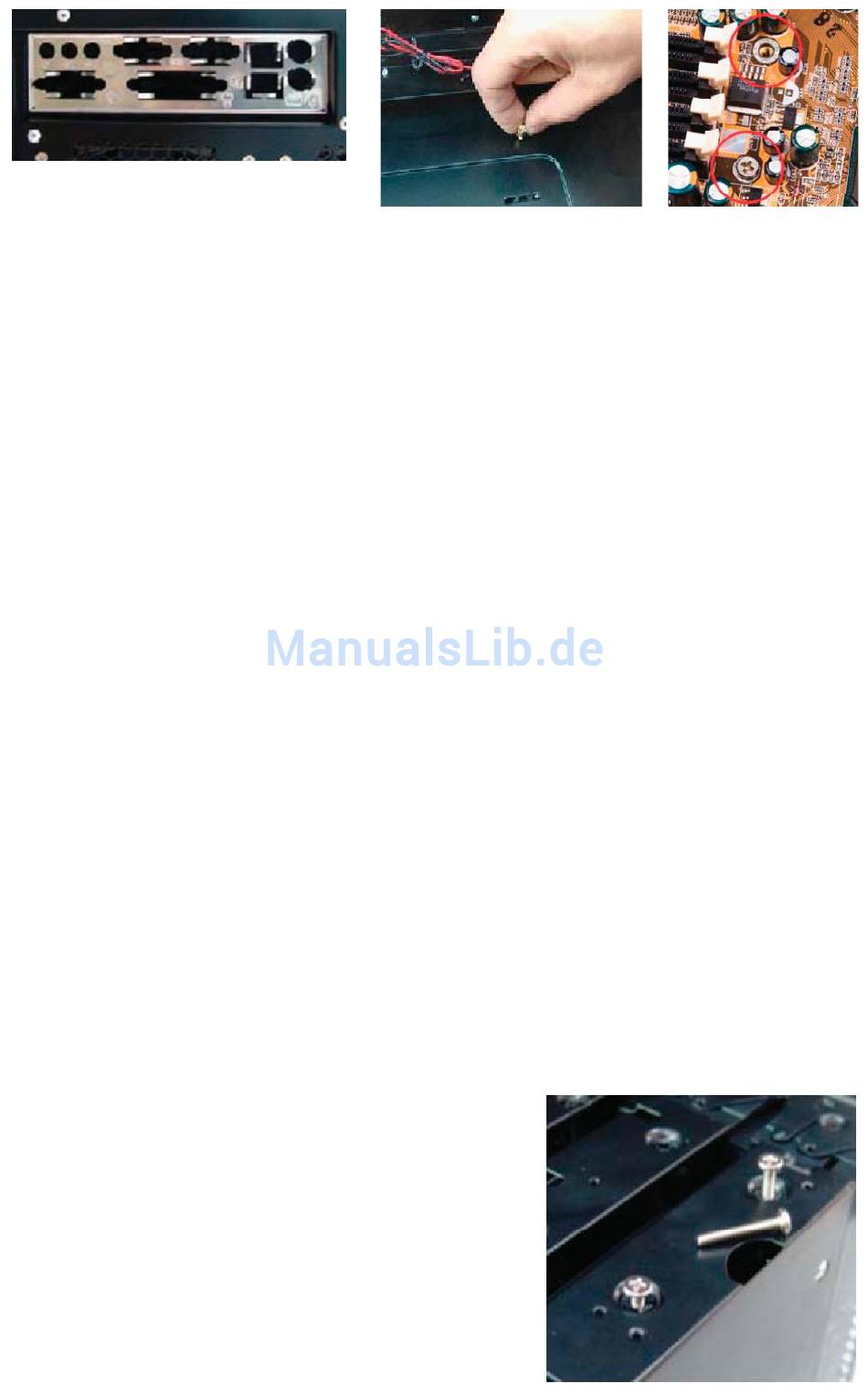

2.5 Innen 3,5" Geräteinstallation
1.
Nehmen Sie beide Seitenabdeckungen gemäß der Anleitungen im Abschnitt Einstellung ab.
2.
Lösen Sie die Rändelschrauben, mit denen der Festplattenkäfig am Rahmen befestigt ist.
3.
Ziehen Sie den Festplattenkäfig von der Gehäusevorderseite her heraus.
4.
Montieren Sie die Festplatte im Festplattenkäfig und befestigen Sie sie mithilfe der
beiliegenden langen Schrauben.
5.
Schieben Sie den Festplattenkäfig wieder in das Gehäuse und befestigen Sie es mit den
Rändelschrauben.
6.
Schließen Sie mit dem/n richtigen Stecker(n) vom Netzteil das Gerät/die Geräte an.
Spannen Sie die Kabelverbindungen nicht zu
sehr, damit Sie die Filterlüfter leicht reinigen
können.
7.
In jedem Käfig befindet sich ein vormontierter
120mm Lüfter. Verbinden Sie den 4-poligen
Anschlussstecker mit dem Netzteil.
Hinweis: Eine mittlere Lüfterklammer ist auf einem
der Festplattenkäfige vormontiert. Nehmen Sie
die Klammer aus dem Käfig heraus, falls Sie Ihre
Festplatten in diesen Käfig einsetzen möchten.
