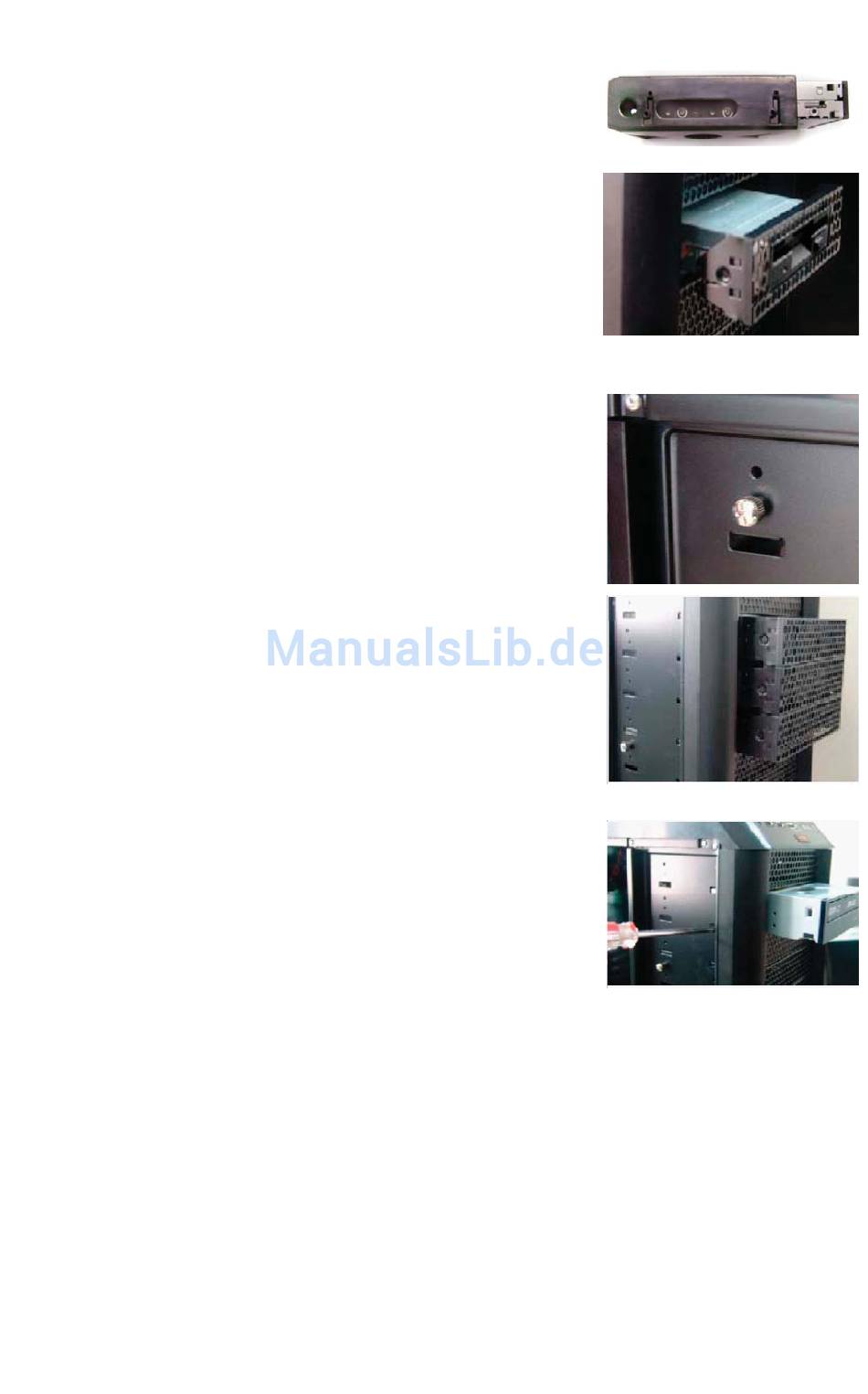

2.6 Außen 3,5" Geräteinstallation
1.
Nehmen Sie beide Seitenabdeckungen gemäß den
Anleitungen im Abschnitt Einstellung heraus.
2.
Nehmen Sie die Abdeckung des Laufwerkeinschubs von
dem Laufwerkeinschub ab, in den Sie ein externes 3,5"
Laufwerk einsetzen möchten.
3.
Installieren Sie Ihr externes 3,5" Gerät im Adapter.
4.
Schieben Sie den Laufwerkadapter/das zu montierende
Gerät in den Einschub.
5.
Schrauben Sie den Adapter am Laufwerkeinschub fest.
6.
Setzen Sie die Sichtplatte ein und schrauben Sie diese
fest.
2.7 Außen 5,25" Geräteinstallation
Hinweis: Jeder Festplattenkäfig beansprucht den Platz drei
aufeinanderfolgender Laufwerkeinschübe und die Installierung
größerer Geräte, wie zum Beispiel optischer Laufwerke, ist
damit ausgeschlossen; bitte legen Sie fest, welche Geräte Sie
einsetzen möchten, bevor Sie die Festplatten installieren.
1.
Nehmen Sie beide Seitenabdeckungen gemäß den
Anleitungen im Abschnitt Einstellung ab.
2.
Lösen Sie die Schrauben, mit denen die
Metallabdeckung(en) der Laufwerkeinschübe an den
Seitenwänden des Käfigs befestigt ist/sind.
3.
Nehmen Sie die Abdeckung(en) ab.
4.
Falls nötig, nehmen Sie bitte den Festplattenkäfig heraus, der
im Einschub vormontiert ist.
5.
Schieben Sie das 5,25" Gerät von der Vorderseite des
Käfigs her in den Einschub.
6.
Befestigen Sie das Laufwerk mit den Schrauben, die zum
Laufwerk gehören.
7.
Stecken Sie die Strom- und
Schnittstellenverbindungsstecker vom Netzteil und vom
Motherboard in das Laufwerk. Achten Sie darauf, die
Kabelverbindungen nicht zu sehr zu spannen, damit Sie
die Filterlüfter leicht reinigen können.
8.
Bauen Sie die anderen Laufwerke auf die gleiche Weise
ein.
2.8 Kabelfach
Zwischen dem Motherboard und der rechten Seitenabdeckung befindet sich ein Kabelfach.
Sie können überschüssige Kabel dort verstauen oder sie durch das Fach hindurchführen.
1.
Nehmen Sie beide Seitenabdeckungen ab.
2.
Ziehen Sie die gewünschten Kabel, die Sie durch die Öffnungen hinter dem Motherboard-
Fach hindurch führen möchten, aus der Netzteilkammer heraus auf die rechte Seite
des Käfigs.
3.
Fixieren Sie die Kabel mit den beiliegenden Kabelklemmen.
4.
Führen Sie die Kabel durch die dem Zielpunkt am nahesten liegenden Einstecköffnung.
Schließen Sie das Kabel an und ziehen Sie dann den lockeren Kabelabschnitt auf die
rechte Seite des Käfigs zurück.
