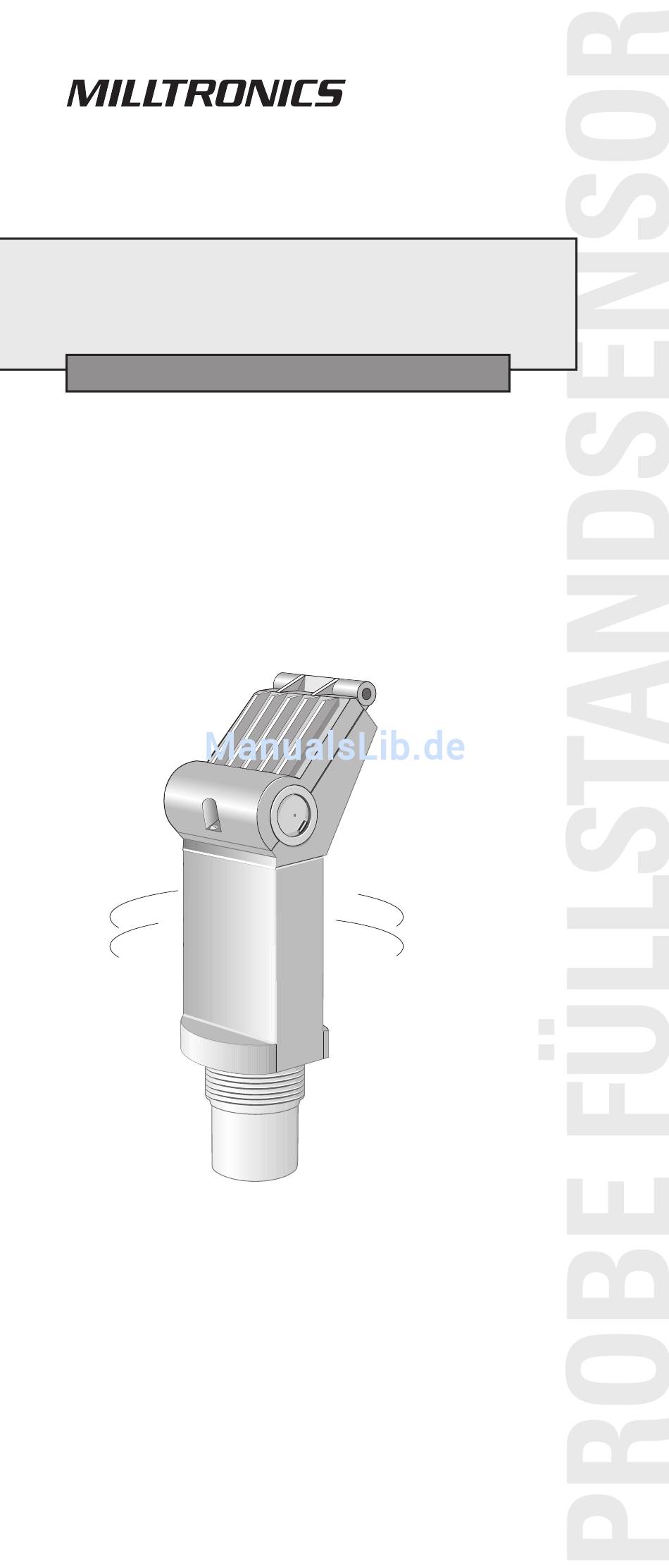

- Seite 1 THE PROBE FÜLLSTANDSENSOR Januar 2001 Betriebsanleitung PL-511-3 33455113 Rev. 1.4...
-
Seite 2: Installation
Der Probe sendet Ultraschallimpulse aus, die vom zu messenden Material reflektiert werden. Die Echos werden vom Sensor erfasst und mit der bewährten 'Sonic Intelligence' von Milltronics ausgewertet. Filter ermöglichen die Unterscheidung von Störechos, die durch akustisches oder elektrisches Rauschen und Rührwerke entstehen, vom Nutzecho des Materials. Die Impulslaufzeit zum Material und zurück ist temperaturkompensiert. -
Seite 3: Montage
Einschrauben des Probe das Montagegewinde zu überprüfen, damit es sich um denselben Gewindetyp handelt. Flanschadapter (optional) Optional ist die Lieferung eines 75 mm (3") Flanschadapters für 3" ANSI, DIN 65PN10 und JIS 10K3B Flansche möglich. The Probe Flansch- adapter (Option) PL-511-3 The Probe Seite 3... -
Seite 4: Elektrischer Anschluss
Bei geschlossenem Deckel den vorgesehenen Blindverschluss entfernen Schraube lösen und Deckel öffnen Kabel einführen Kabel für die Schleife anschließen Deckel schließen. Max. Drehkraft 1.1 bis 1.7 N-m (10 bis 15 in-lb) Systemdiagramm Stromschleifen- Probe system Seite 4 The Probe PL-511-3... -
Seite 5: Eigensichere Ausführung
4 – 20 mA Bürde 24 V DC 4 – 20 Spannungs- versorgung siehe Anschluss- tabelle Barriere Klemme Anschluss Produkt Bestellnr. Barriere Probe 787s+ 706+ 9002 / 13- STAHL 280-110-00 9001 / 51- STAHL 280-110-14 PL-511-3 The Probe Seite 5... - Seite 6 MTL 3041 / 20 – 35 V DC AC Verstärker Sicherer Bereich Ex-gefährdeter Bereich 4 – 20 mA 4 – 20 mA load siehe Anschluss- tabelle N / L2 MTL 2441 / 120V & 240 V Hinweis: Der Spannungseingang ist verpolungsgeschützt. Seite 6 The Probe PL-511-3...
- Seite 7 Sicherer Bereich Ex-gefährdeter Bereich 4 – 20 mA 4 – 20 mA Bürde siehe Anschluss- tabelle N / L2 MTL 2441 / 120V & 240 V * EExia IIC, Tamb = 60 °C, Ex 95C2032 PL-511-3 The Probe Seite 7...
- Seite 8 250 V (effektiver Mittelwert) oder 250 V DC übersteigt, und auch keine solche Quelle enthalten. Nicht Eigensicher Probe Stromschleife – 12 V Versorgung 20 mA Versorgung 12 bis 28 V DC Hinweis: Der Spannungseingang ist verpolungsgeschützt. Seite 8 The Probe PL-511-3...
-
Seite 9: Betrieb
Drücken Sie die Taste erneut, um den neuen Abstands- bezugspunkt einzustellen. Nach der Anzeige oder Kalibrierung kehrt der Probe automatisch in den Run Modus zurück (6 Sek.). Der kalibrierte Wert bezieht sich auf die Sendefläche des Probe in der angezeigten Maßeinheit. PL-511-3 The Probe Seite 9... - Seite 10 Zur Anzeige eines Echoverlusts (LOE) / Fehlers erscheint nach einer Wartezeit das Fragezeichen "?" neben dem Logo. Sobald wieder ein gültiges Echo empfangen wird, erscheint das Logo 'In Ordnung'. Siehe Abschnitt Fehlersuche, Seite 17. Seite 10 The Probe PL-511-3...
- Seite 11 Wert mit der Taste "4" oder "20" verändert werden. Nach der Anzeige oder Änderung wird automatisch wieder der Run Modus gestartet (6 Sek.). 4 mA Kalibrierung, Durchlauf 20 mA Kalibrierung, Durchlauf Nahbereichs- ausblendung Reaktionszeit Failsafe Failsafe Zeit Einheiten PL-511-3 The Probe Seite 11...
-
Seite 12: Kalibrierung, Schnelldurchlauf (Scroll)
Werts, Bsp. 0.50 m Taste drücken, um den Wert zu verringern, Bsp. 0.45 m Neuer Kalibrierungswert Hinweis: Der Durchlauf der angezeigten Werte kann beschleunigt werden, indem Sie die jeweilige Taste gedrückt halten, bis der gewünschte Wert erreicht ist. Seite 12 The Probe PL-511-3... -
Seite 13: Nahbereichsausblendung
Achtung: zu hoch! Auf den gewünschten Wert verringern, Bsp. 0.35 m Neuer Ausblendungswert 6 Sek. Hinweis: Der Durchlauf der angezeigten Werte kann beschleunigt werden, indem Sie die jeweilige Taste gedrückt halten, bis der gewünschte Wert erreicht ist. PL-511-3 The Probe Seite 13... - Seite 14 Drücken Sie die jeweilige Taste solange, bis die gewünschte Option erscheint. Die Anzeige kehrt automatisch wieder in den Run Modus zurück (6 Sek.). Reaktionszeit 3 Sek. Aktuelle Option, Bsp. 1 m/min Option 2 Bsp. 5 m/min Option 2 gewählt 6 Sek. Seite 14 The Probe PL-511-3...
- Seite 15 Wert kann mit der Taste "20" erhöht und mit der Taste "4" verringert werden. Drücken Sie die entsprechende Taste solange, bis der gewünschte Wert erreicht ist. Die Anzeige kehrt automatisch in den Run Modus zurück (6 Sek.). PL-511-3 The Probe Seite 15...
- Seite 16 Drücken Sie die jeweilige Taste solange, bis die gewünschte Option erscheint. Die Anzeige kehrt automatisch wieder in den Run Modus zurück (6 Sek.). Einheiten 3 Sek. Aktuelle Option, Bsp. m Option 2, Bsp. ft Option 2 gewählt 6 Sek. Seite 16 The Probe PL-511-3...
-
Seite 17: Fehlersuche
Füllstand innerhalb der Nahbereichs- ausblendung Die 'Wartezeit' ist abgelaufen. Prüfen Sie die oben aufgeführten Fehlerursachen. LOE/ Angaben zur Dauer der Wartezeit finden Sie im Fehler Abschnitt Reaktionszeit, Seite 14 oder unter Failsafe Zeit auf Seite 15. PL-511-3 The Probe Seite 17... - Seite 18 • U.S.A.: 07/858/707 • Deutschland: M92022723 • U.K.: 2021748 • Frankreich: 921873 • Japan: 966217 Elektronik / Sensor: • U.S.A.: 5,267,219 5,339,292 • U.K.: 2,260,059 • Patentierte Applikationen in U.K., Kanada, Europa, Afrika und Australien Seite 18 The Probe PL-511-3...
-
Seite 19: Technische Daten
CSA, FM, eigensicher für Class I & II, Div. 1, GR. A, B, C, D, E, F, G Ex-gefährdeter Bereich SAA, Exia IIC T6 IP65, Class I Zone 0 BASEEFA / CENELEC, EExia IIC T4, Tamb = 60°C Ex 95C2032 PL-511-3 The Probe Seite 19... - Seite 20 Siemens Milltronics Process Instruments Inc. *7ml19981ad31* 1954 Technology Drive, P .O. Box 4225 Peterborough, ON. Canada K9J 7B1 Tel: (705) 745-2431 Fax: (705) 741-0466 Printed in Canada www.milltronics.com...
