Installation

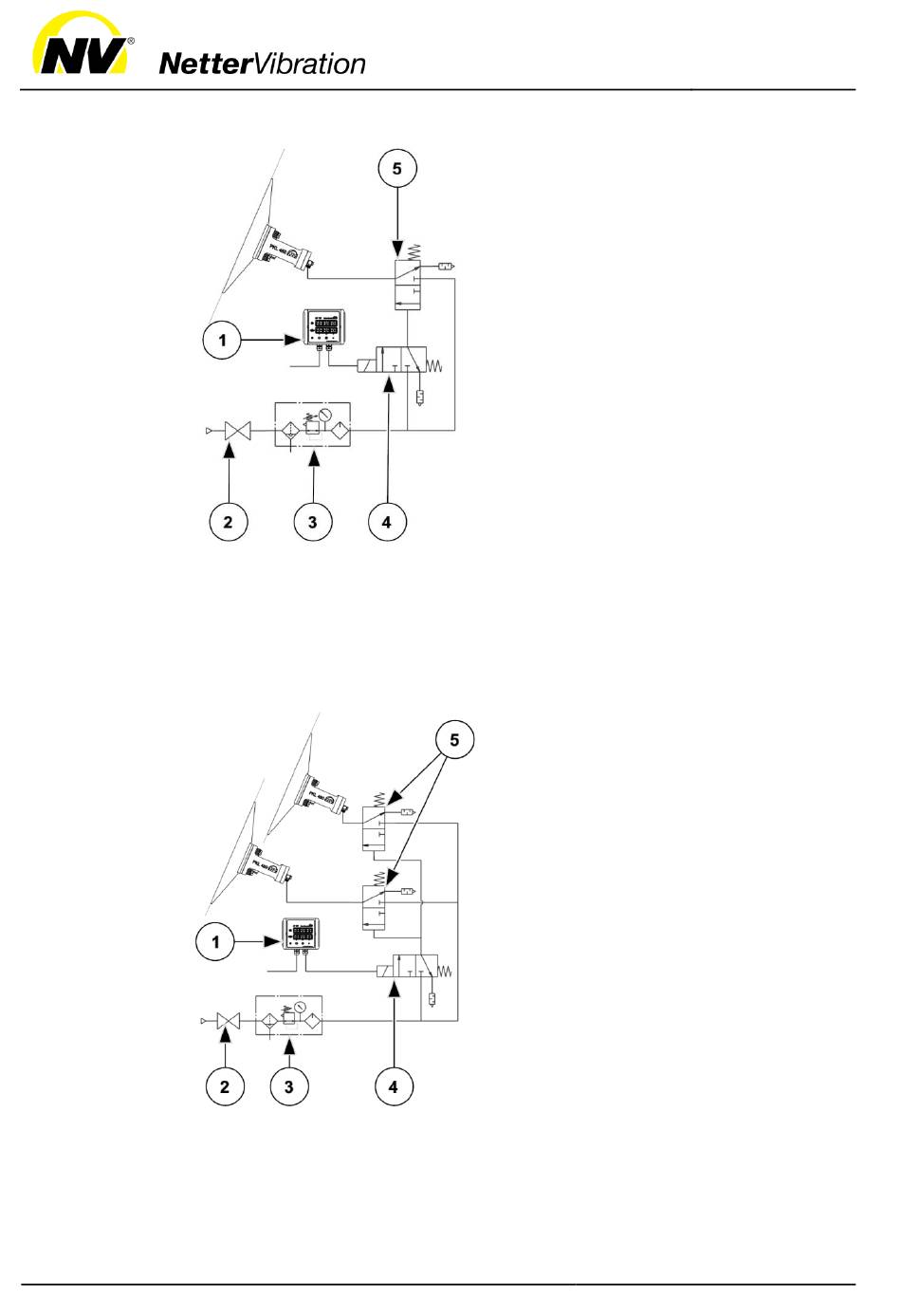

Beispiel: PKL 450
mit langer
Zuleitung
alle PKL-
Typen außer
740
Beispiel: PKL 450
Installation
mehrerer PKL
18
1
Arbeitszeit-Pausensteuerung AP
2
Kugelhahn
3
Wartungseinheit
4
Bauseitiges Betätigungsventil
5
3/2-Wegeventil (pneumatisch)
1
Arbeitszeit-Pausensteuerung AP
2
Kugelhahn
3
Wartungseinheit
4
Bauseitiges Betätigungsventil
5
3/2-Wegeventil (pneumatisch)
Die Hauptluft steht immer am
max. 1 m vom PKL entfernten
3/2-Wegeventil (5)
Steuerleitung vom bauseitigen
Betätigungsventil (4) bis zum
PKL darf länger sein (z. B.
50 m).
Die Ladezeit des PKL beträgt
bei längeren Zu- und Steuerlei-
tungen einige Sekunden. Stel-
len Sie an der AP (1) bei langen
Luftleitungen eine Pausen- und
Arbeitszeit von mindestens 5 s
ein. Reduzieren Sie bei kürze-
ren Leitungen diese Zeiten ent-
sprechend, z. B. auf 2-3 s.
Es ist möglich, mehrere PKL
parallel mit nur einer Steuerung
und einem Betätigungsventil (4)
zu betreiben.
Die
Anschlussleitungen
3/2-Wegeventil (5)
dürfen max. 1 m lang sein, da
sich sonst der Steuerkolben
oder die Membran im PKL zu
langsam bewegt und nicht in die
Endposition gelangt.
Montieren Sie das Betätigungs-
ventil (4) bei Bedarf in größerer
Entfernung, wenn zusätzliche
3/2-Wegeventile (5) verwendet
werden.
Bei Betätigung mehrerer PKL
darf die Zuleitung max. 50 m
lang sein.
Montage
an.
Die
vom
zum
PKL
