NetterVibration PKL 190 Betriebsanleitung Seite 14

Befestigungs- Geeignete Befestigungsvorrichtungen (±0,1 mm Ebenheit):
vorrichtung
Anschweißböcke, Anschweißplatten, Klebekonsolen
• Schweißen Sie Anschweißböcke direkt an die Behälterwand.
• Schweißen Sie Anschweißplatten auf vorher montierte Sattelbleche
• Kleben Sie Klebekonsolen direkt an die Behälterwand.

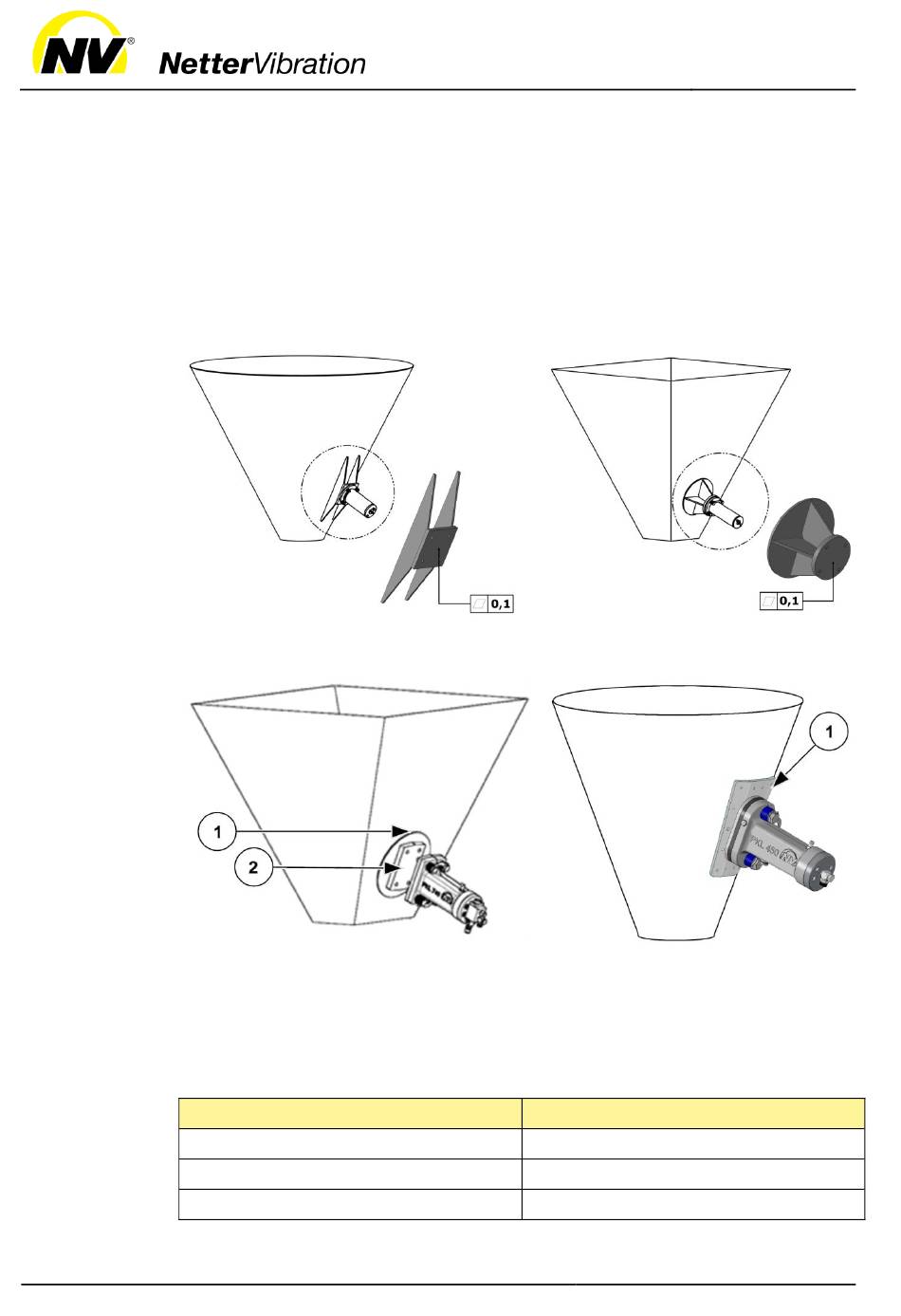

Beispiele:
Anschweißbock, gerade
Anschweißplatte
Befestigungs- Verwenden Sie zur sicheren und dauerhaften Befestigung der PKL auf der
sätze NBS Befestigungsvorrichtung die vorgeschriebenen Befestigungssätze.
Für jeden PKL-Typ sind folgende Befestigungssätze erhältlich:
Bezeichnung
NBS ... G (z. B. NBS 5000 G)
NBS ... D (z. B. NBS 740 D)
NBS ... (z. B. NBS 190)
14
(1,5-fache Blechdicke des Behälters).
1 Sattelblech
2 Anschweißplatte
... entspricht dem PKL-Typ: 190 / 450 / 740 / 2100 / 5000 / 10000
Anschweißbock, rund
Klebekonsole, konisch
1 Klebekonsole
Unterschied
für Gewindebohrung
für Durchgangsbohrung
ohne Schrauben
1
Montage
