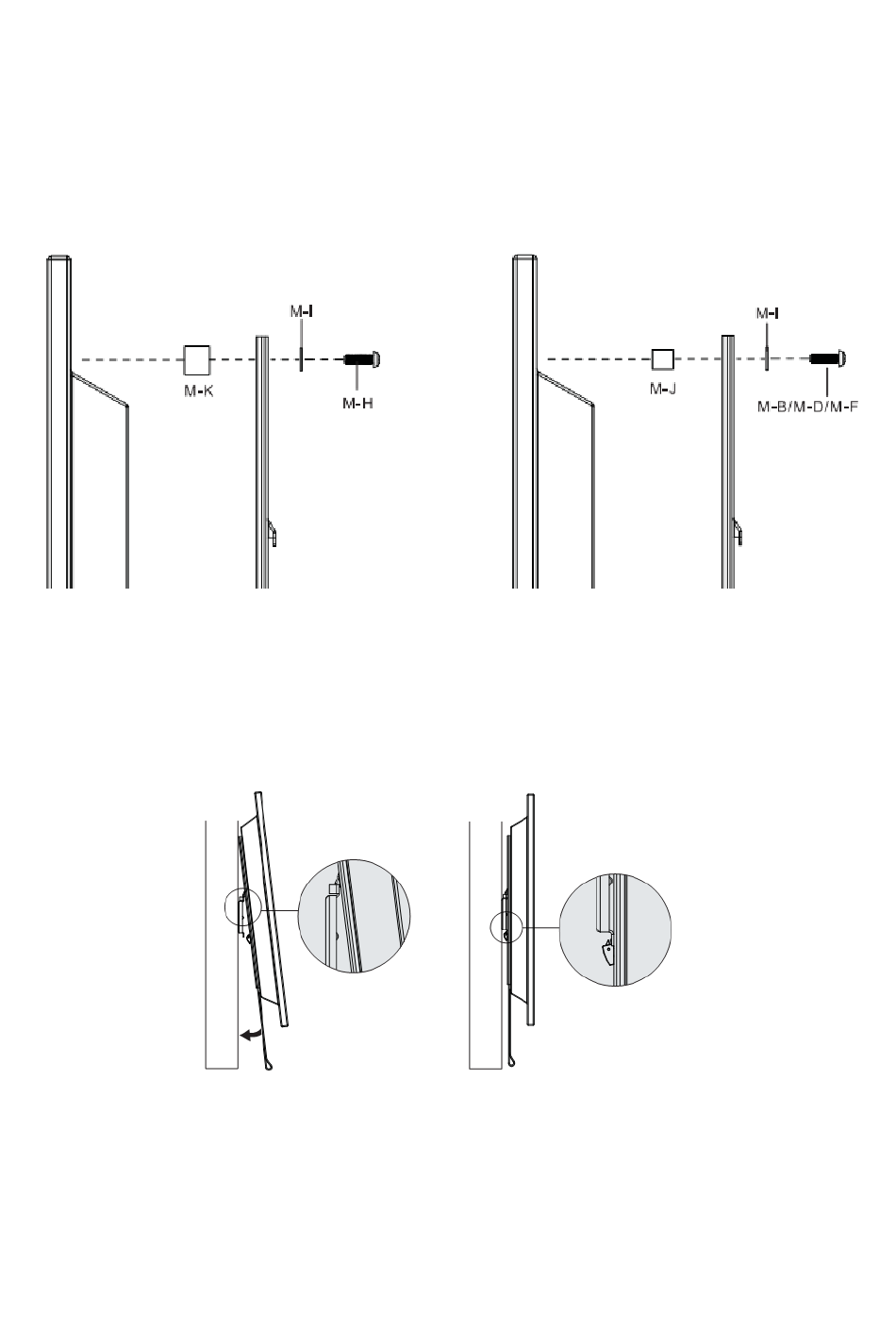

2.2 Fernsehgeräte mit gewölbter Rückwand
Bei der Montage der Fernseher mit gewölbter Rückwand werden die Distanzringe (M-J, M-K) und Scheiben
M-I zwischen Rückwand und Halterung montiert. Die Montage erfolgt gemäß Abb. 2.3 oder Abb. 2.4
Setzen Sie die seitlichen Halterungen auf der Rückseite des Fernsehers und zentriert sie diese an den
hinteren Löchern des Fernsehers, so dass die Halterung symmetrisch genau in der Mitte liegt. Verwenden
Sie die mitgelieferten Schrauben aus dem Montagesatz um die Halterungen zu befestigen.
WICHTIG: Die Stellschrauben auf den seitlichen Halterungen sollten nach außen orientiert sein, um den
Zugang zu gewährleisten.
Abb. 2.3
Abb. 2.4
3. BEFESTIGUNG DES FERNSEHERS AM HALTER
Spannbacken an der Halterung wie in Abb. 3.1 montieren. Fernseher auf die Halterung setzen und dann
gleichzeitig an den Schnüren ziehen die die Schutzeinrichtung betätigen um den Fernseher in die Halterung
einzusetzen, dann Schnüre loslassen damit die Schutzeinrichtung einrastet.
Wand
Wand
Abb. 3.1
Seite 5
