VOR DER MONTAGE
•
Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen und verstanden
haben.
•
Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen
Wand und Halterung.
•
Es wird empfohlen, die Montage von qualifiziertem Personal durchzuführen.
•
Prüfen Sie, ob die Wand die Belastung der Halterung aushält.
•
Überschreiten Sie nicht die maximal zulässige Last der Halterung.
•
Bei einer Montage auf einer Holzwand achten Sie darauf, dass die Befestigungsschrauben in der
Mitte der Pfosten zentriert werden (eventuell benutzen Sie eine Zentriervorrichtung).
•
Ziehen Sie die Schrauben fest an, aber ziehen Sie die Schrauben nicht übermäßig an. Zu festes
Anziehen der Schrauben, kann diese beschädigen und vermindert dadurch ihre Haltkraft.
•
Bitten Sie eine andere Person um Hilfe für die Positionierung des Gerätes in der Halterung.
•
Die Halterung ist nur für den Innenraum bestimmt. Verwenden Sie die Halterung nicht im
Außenbereich um das Risiko von Verletzungen oder Beschädigungen am Produkt zu vermeiden.

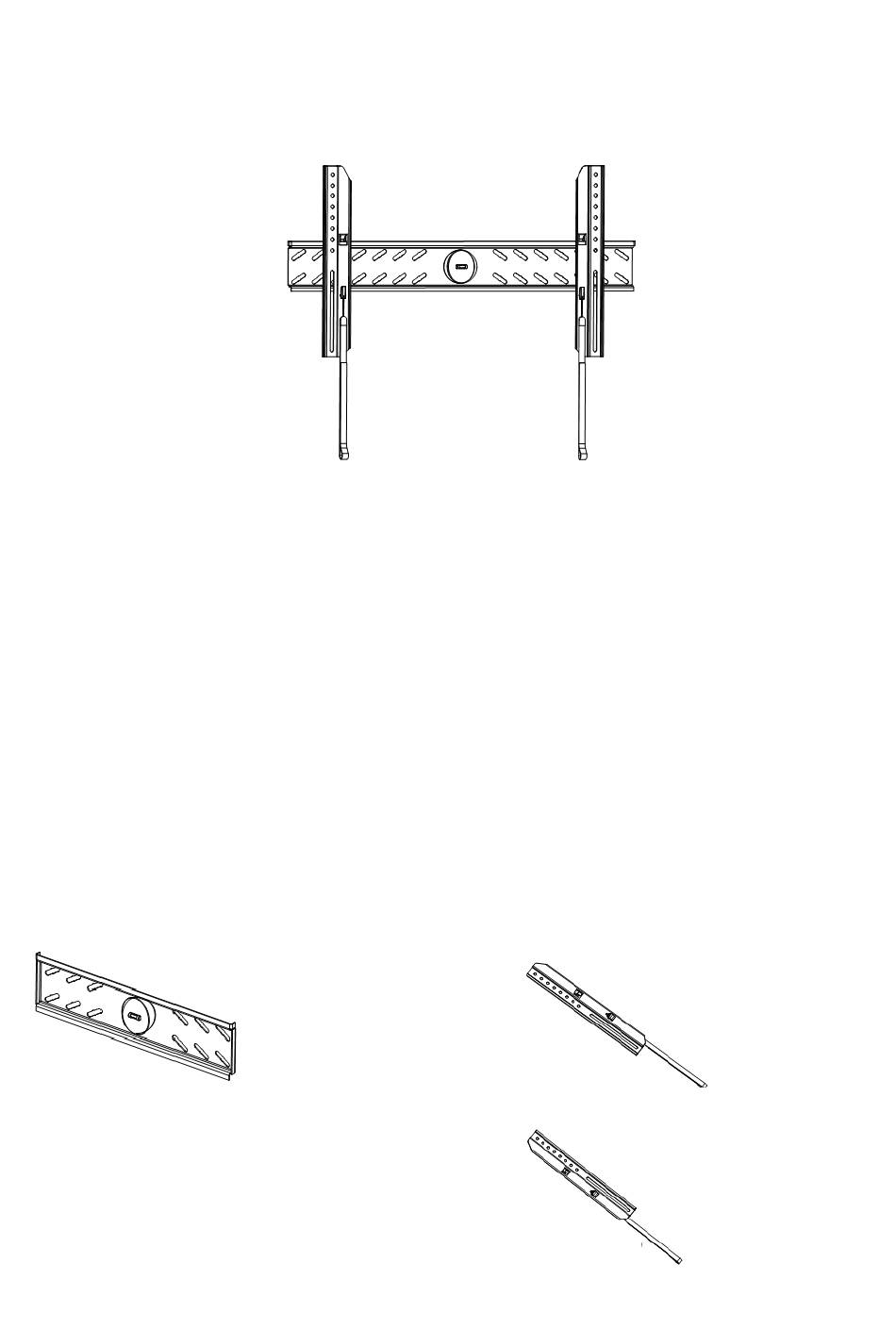

INHALT DER PACKUNG
Vor der Montage Stellen Sie sicher, dass alle notwendigen Einzelteile vorhanden sind anhand folgender
Abbildungen:
Basisplatte (x1)

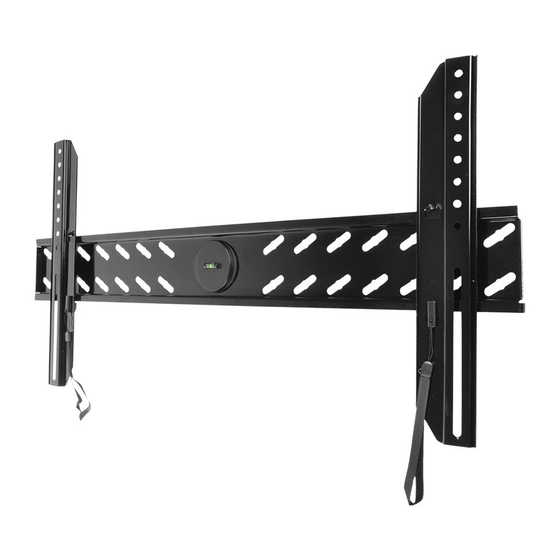

TV HALTERUNG UCH0108
MONATAGEANLEITUNG
Halterung rechts (x1)
Halterung links (x1)
Seite 1
Werbung
Verwandte Anleitungen für Cabletech UCH0108
Inhaltszusammenfassung für Cabletech UCH0108
- Seite 1 TV HALTERUNG UCH0108 MONATAGEANLEITUNG VOR DER MONTAGE • Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen und verstanden haben. • Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen Wand und Halterung. • Es wird empfohlen, die Montage von qualifiziertem Personal durchzuführen.
- Seite 2 Paket M Scheibe (x4) Paket W Betondübel (x6) Holzschraube M6x55 (x6) Flachscheibe M6 (x6) 1. MONTAGE DER HALTERUNG AN DER WAND Montage der Halterung an eine Holzwand ACHTUNG • Prüfen Sie, ob die Wand die Belastung der Halterung aushält. • Überschreiten Sie nicht die maximal zulässige Last der Halterung.
- Seite 3 Abb. 1.2 Montage der Halterung an eine Betonwand ACHTUNG • Bei der Montage auf Betonblocks stellen Sie sicher, dass Sie ein Minimum von 3,5 cm Betondicke für das Einsetzen der Dübel haben. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, im festen Teil des Blocks zu montieren, in der Regel mindestens 2,54 cm von der Seite des Blocks.
-
Seite 4: Montage Der Halterungen
2. MONTAGE DER HALTERUNGEN 2.1 Fernsehgeräte mit flacher Rückwand Bei der Montage der Fernseher mit flacher Rückwand werden die Distanzringe (M-J, M-K) nicht verwendet. Die Montage erfolgt gemäß Abb. 2.1. Für Fernseher mit gewölbter Rückwand siehe 2.2. Um das zerkratzen des Bildschirms zu verhindern, legen Sie ein Tuch auf einer ebenen Fläche (Tisch), dass das Gewicht des Fernsehers aushält, dann Fernseher mit Bildschirm nach unten auf das Tuch legen. - Seite 5 2.2 Fernsehgeräte mit gewölbter Rückwand Bei der Montage der Fernseher mit gewölbter Rückwand werden die Distanzringe (M-J, M-K) und Scheiben M-I zwischen Rückwand und Halterung montiert. Die Montage erfolgt gemäß Abb. 2.3 oder Abb. 2.4 Setzen Sie die seitlichen Halterungen auf der Rückseite des Fernsehers und zentriert sie diese an den hinteren Löchern des Fernsehers, so dass die Halterung symmetrisch genau in der Mitte liegt.
- Seite 6 Schnüre der Schutzeinrichtung verstecken wie in Abb. 3.2 4. FERNSEHER ABMONTIEREN Um das Fernsehgerät abzumontieren, nehmen Sie die Schnüre aus dem Versteck an der Halterung hinaus, ziehen Sie gleichzeitig an beiden nach unten und entfernen Sie dann das Fernsehgerät aus der Halterung wie in Abb.
