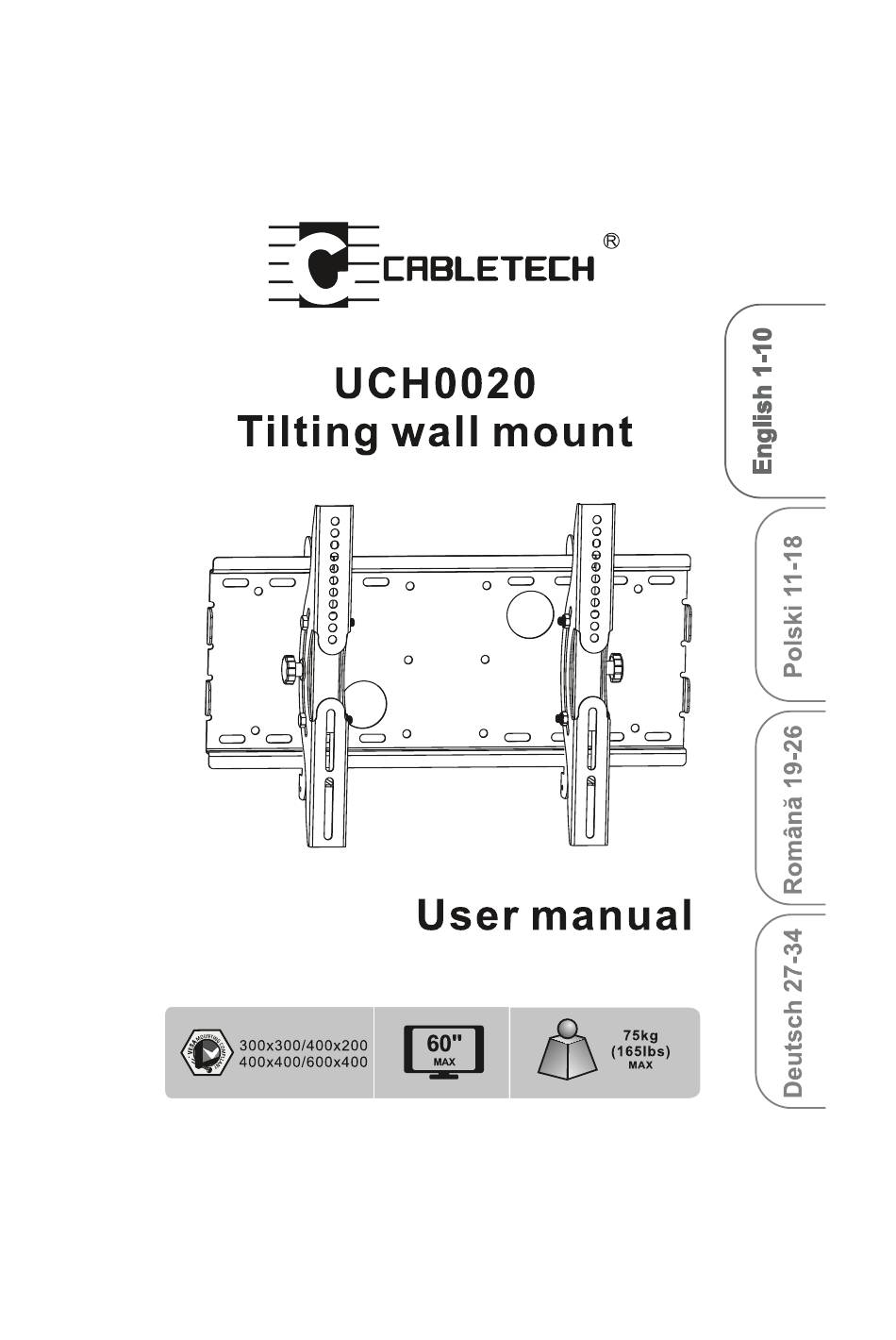

- Seite 1 _CRBLETECH UCH0020 Tilting wall mount User manual 75kg 60" (1651bs)
- Seite 3 User manual NOTE: Read entire instruction sheet before you start installation and assembly. A WARNING • Do not begin to installation of the product on you have read and understand instructions and warnings contained in this Installation Sheet. If you have any question regarding any of the instruction or warning, Please contact your local distributor.
-
Seite 4: Check List
User manual Component checklist IMPORTANT: Ensure you have received all parts against the component checklist prior to installing If any parts are missing or faulty, telephone the special franchiser for a placement. 00000 left adapter right adapter bracket (x 1) bracket (x 1) wall mount(xl) 5mm Allen key (xl) - Seite 5 User manual Mount Wood Stud Wall 55mm (2.2') ø 4.5mm (ø 3/16") Find and mark the Drill pilot holes exact location mounting holes Screw wall plate onto the wall WARNING • Make sure that mounting screws are anchored into the center of the studs. Use of a stud finder is highly recommended •...
- Seite 6 User manual Mount Solid Brick Concrete Block 60mm ø 10m Mark exact location mounting holes Drill pilot holes Screw the wall plate onto wall A WARNING • When installing wall mounts on cinder block, verify the actual concrete thickness is at least 1-3/8"...
- Seite 7 User manual 2. InstallAdapterBrackets 2-1ForFlatBackScreen -A/M-B/M-C...
- Seite 8 User manual 2-2 For Recessed Back Screen or to Access AIV Inputs -CIM-D/M-E Note: Choose appropriate screws, washers and spacers (if necessary) according to the type of screen Position the adapter brackets as close as possible to the center of the display. Screw the adapter brackets onto the display.
-
Seite 9: Adjustment
User manual 4. Adjustment Tilt adjusting knob +150 Use the tilt adjusting knob to adjust your TV to the desired angle. Maintenance Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months) •... -
Seite 10: Correct Disposal Of This Product (Waste Electrical & Electronic Equipment)
User manual English Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and Othor European countries with separate collection systems) This marking shown on the product or Its literature, indicates that It should not be disposed with other household wastes at the end of its working life. - Seite 11 _CRBLETECH UCH0020 Uchwyt écienny do TV Instrukcja obstugi 75kg 60" (1651bs)
- Seite 12 Instrukcja obslugi UWAGA: Przed rozpoczeciem montaiu, naleiy przeczytaé instrukcje obstugi. A UWAGA • Przed przystqpieniem do monta2u nale2y dokladnie przeczytaé cata instrukcje obstugi. W przypadku jakichkolwiek watpliwoéci nale2y sie skontaktowaé lokalnym dystrybutorem. • Nale2y przestrzegaj zaleceh producenta odnoénie miejsca i sposobu monta2u •...
- Seite 13 Instrukcja obslugi Zawartoéé opakowania WA2NE: Nale2y sie upewnié, 2e w zestawie sa wszystkie elementy wymienione na liécie Je2eli brakuje jakiejkolwiek czeéci lub jest ona uszkodzona, nale2y skontaktowaé sie z dystrybutorem 0000 prawy wspornik(xl lewy wspornik (x 1) uchwyt Scienny (xl ) klucz imbusowy 5mm (xl ) Opakowanie M5x14...
- Seite 14 Instrukcja obslugi la. Montai do Sciany drewnianej 55mm ø 4_5mm (ø 3/16") Naleiy doktadnie zaznaczyé wywiercié otwory monta±owe. Za pomocq grub nale±y przykrecié uchwyt do éciany. UWAGA • Nale2y sie upewnié, 2e powierzchnia noSna wytrzyma obcia2enie uchwytu wraz z podlqczonymi urzqdzeniami.
- Seite 15 Instrukcja obslugi 1b. Montai do éciany betonowej 60mm ø 10m Naleiy doktadnie zaznaczyé wywiercié otwory montaüowe. Za pomocq grub naleiy przykrecié uchwyt do Sciany. UWAGA • Nie nale±y wiercié otworöw w zaprawie murarskiej. Kolki rozporowe nale2y zamontowaé w stalej czeéci bloku, przynajmniej lcm od brzegu.
- Seite 16 Instrukcja obslugi 2. Montai wsporniköw 2-1 Telewizor z plaskim tylem -AIM-B/M-C...
- Seite 17 Instrukcja obslugi 2-2 Telewizor z wypuklym tylem -C/M-D/M-E M-G-e M-G-e Uwaga: W zale2noéci od typu ekranu nale2y u2yé odpowiednich dystansöw, podkladek i grub. Wsporniki nale2y umieScié jak najbli±ej centralnej czeSci ekranu • Za pomoca odpowiednich grub nale2y przykrecié wsporniki do ekranu Sruby naleiy przykrqcié...
- Seite 18 Instrukcja obslugi 4. Regulacja Pokr?tlo regulacji nachylenia +150 -150 Za pomocq pokretla regulacji nale2y dostosowaé ekran do 2qdanej pozycji Uiytkowanie • Po zawieszeniu telewizora, nale2y sie upewnié ie jest on dobrze przymocowany. Nale2y okresowo (np. co kilka miesiecy) sprawdzaé, czy Sruby i inne elementy nie poluzowaly Sie i sa solidnie zamocowane.
- Seite 19 _CRBLETECH UCH0020 Suport TV LCD LED Manual utilizare 75kg 60" (1651bs)
- Seite 20 Manual de utilizare Inainte instalare • Nu incepeti instalarea suportului decat dupa ce ati citit si inteles instructiunile montare • Respectati recomandarile din acest manual de instalare cu privire la distanta fata de perete necesara la montarea suportului • Instalarea suportului este recomandata sa fie executata de catre personal calificat •...
- Seite 21 Manual de utilizare Continut colet Asigurati-va ca ati primit toate componentele necesare montarii suportului inainte de instalarea acestuia, urmarind figurile urmatoare: adaptor stanga (x 1) adaptor dreapta (x 1) placa de baza (xl) 5mm cheie allen (xl) Pachet ()ESD M5x14 (x4) M6x30 (x4) M6x14 (x4)
- Seite 22 Manual de utilizare Montarea suportului pe perete de lemn 55mm ø 4_5mm (ø 3/16") Gasiti si marcati locatia exacta orifiicilor de montare utilizand placa de baza ca sablon. Verificati intai aceasta sa fie orizontala, urmarind nivela bula aer. Efectuati gaurile de montare Insurubati placa de baza pe perete...
- Seite 23 Manual de utilizare 1b. Montarea suportului pe perete de beton 60mm ø 10m Marcati locatia exacta a orifiicilor montare Efectuati gaurile de ghidare Insurubati placa de baza pe perete A AVERTISMENT • La instalarea suportului pe perete de beton, verificati ca grosimea betonului sa fie de ce putin 1-3/8"...
- Seite 24 Manual de utilizare 2. Instalarea adaptoarelor pentru suport 2-1 Pentru TV cu spatele drept (plat) -AIM-B/M-C...
- Seite 25 Manual de utilizare 2-2 Pentru TV cu spatele curbat sau pentru accesarea intrarilor -C/M-D/M-E M-G-e M-G-e Nota: Alegeti suruburile, saibele si distantierele (daca e necesar) in functie de tipul ecranului. • Pozitionati adaptoarele cat mai aproape de centrul ecranului • Insurubati adaptoarele pe TV Strangeti...
- Seite 26 Manual de utilizare 4. Reglajul Ti t adjusting knob +150 -150 Utilizati suruburile de reglaj de pe adaptoarele montate pe spatele TV-ului. Intretinere Intretinere Verificati ca suportul sa fie fixat Ia intervale regulate (cel putin o data Ia 3 luni) •...
-
Seite 27: Lcd Tv Wandhalterung
_CRBLETECH UCH0020 LCD TV Wandhalterung Bedienungsanleitung 75kg (1651bs) 400x400/600x400... - Seite 28 Bedienungsanleitung Vor Der Montage • Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen und verstanden haben • Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen Wand und Halterung • Es Wird empfohlen, die Montage von qualifiziertem Personal durchzuführen •...
- Seite 29 Bedienungsanleitung Inhalt Der Packung Vor der Montage Stellen Sie sicher, dass alle notwendigen Einzelteile vorhanden Sind anhand folgender Abbildungen 0000 Halterung links (xl ) Halterung rechts (x 1) Basisplatte (xl) 5mm Inbusschlüssel (xl) Paket M5x14 (x4) M6x14 (x4) M8x20 (x4) M6x30 (x4) VI-A Kleines...
- Seite 30 Bedienungsanleitung la. Montage An Einer Holzwand 55mm ø 4_5mm (ø 3/16") Finden markieren Löcher vorbohren exakte Position der Montagelöcher Schrauben Wandplatte an die Wand WARNUNG • Stellen Sie sicher dass die Montageschrauben sich im Zentrum der Balken befinden. Benutzen eines Balkenfinders ist sehr empfehlenswert.
-
Seite 31: Aufvoliziegei
Bedienungsanleitung 1b. Montage AufVolIziegeI oder Betonwand 60mm ø 10m Finden markieren exakte Position der Montagelöcher Löcher vorbohren Schrauben Wandplatte an die Wand WARNUNG • Bei der Montage der Wandhalterung auf Betonblocks, überprüfen Sie 0b die Betondicke I-3/8"(35 mm) beträgt, um Betondübel zu benutzen. - Seite 32 Bedienungsanleitung 2. Montage der Adapterklammern Für Flache Hinterseite -AIM-B/M-C...
-
Seite 33: Aufsetzen
Bedienungsanleitung 2-2 Für Zurückgesetzte Hinterseite Oder Zugängliche AIV Eingänge -C/M-D/M-E M-G-e M-G-e Hinweis: Wählen Sie passende Schrauben, Scheiben und Distanzstücke, (wenn nötig) passend Bildschirmtyp. Stellen Sie die Adapterklammern so nach wie möglich zum Zentrum des Bildschirms Befestigen Sie die Adapterklammern mit Schrauben am Bildschirm Alle... -
Seite 34: Wartung
Bedienungsanleitung 4. Einstellen Stellschraube +150 -150 Verwenden Sie die Stellschrauben auf den seitlichen Halterungen Wartung Wartung • Überprüfen Sie 0b die Klammern sicher befestigt sind in regelmäßigen Abständen (zumindest alle drei Monate) • Für etwaige Fragen wenden Sie sich an Ihren Händler. Deutsch Korrekte Entsorgung dieses Produkts... - Seite 36 _CRBLETECH www.cabletech.pl...
