Montage der Halterung an eine Betonwand
ACHTUNG
•
Bei der Montage auf Betonblocks stellen Sie sicher, dass Sie ein Minimum von 3,5 cm Betondicke
für das Einsetzen der Dübel haben. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, im festen
Teil des Blocks zu montieren, in der Regel mindestens 2,54 cm von der Seite des Blocks. Es wird
empfohlen, eine elektrische Bohrmaschine auf einer langsamen Einstellung zu verwenden, um das
Loch zu bohren, statt eines Bohrhammers. So vermeiden Sie den Ausbruch der Rückseite des
Loches wenn ein Hohlraum angetroffen wird.
•
Prüfen Sie, ob die Wand die Belastung der Halterung aushält.

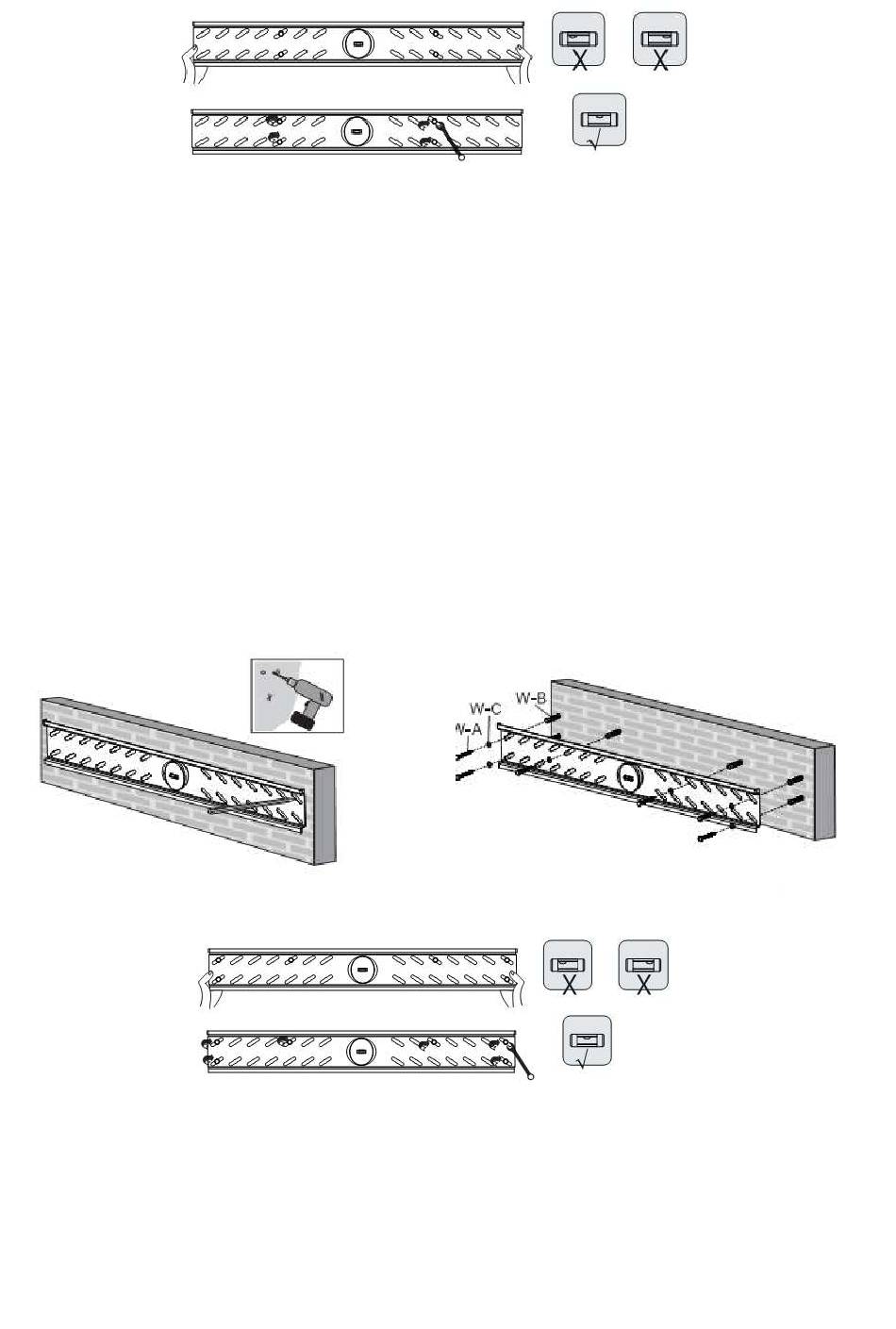

Prüfen Sie vor der Montage die Ebenheit der Wandfläche. Vor der Montage prüfen Sie mit einer
Wasserwaage ob die Basisplatte senkrecht steht. Markieren Sie an der Wand die Positionen der 6
Befestigungsbohrungen anhand der Basisplatte (Abb. 1.3). An den markierten Stellen machen Sie mit einer
Bohrmaschine 6 Löcher 10 mm Durchmesser und 60 mm tief. In diese Löcher werden die Betondübel (W-B)
eingesteckt. Zur Befestigung nutzen Sie 6 Holzschrauben (W-A) und 6-Scheiben M6 (W-C), aus dem
mitgelieferten Montagesatz, wie in Abbildung 1.4. Zuerst Schrauben leicht anziehen und wagerechte
Position der Basisplatte mit einer Wasserwaage kontrollieren (Abb. 1.5). Danach Schrauben fest anziehen.
Abb. 1.3
Seite 3
Abb. 1.2
Abb. 1.4
Abb. 1.5
