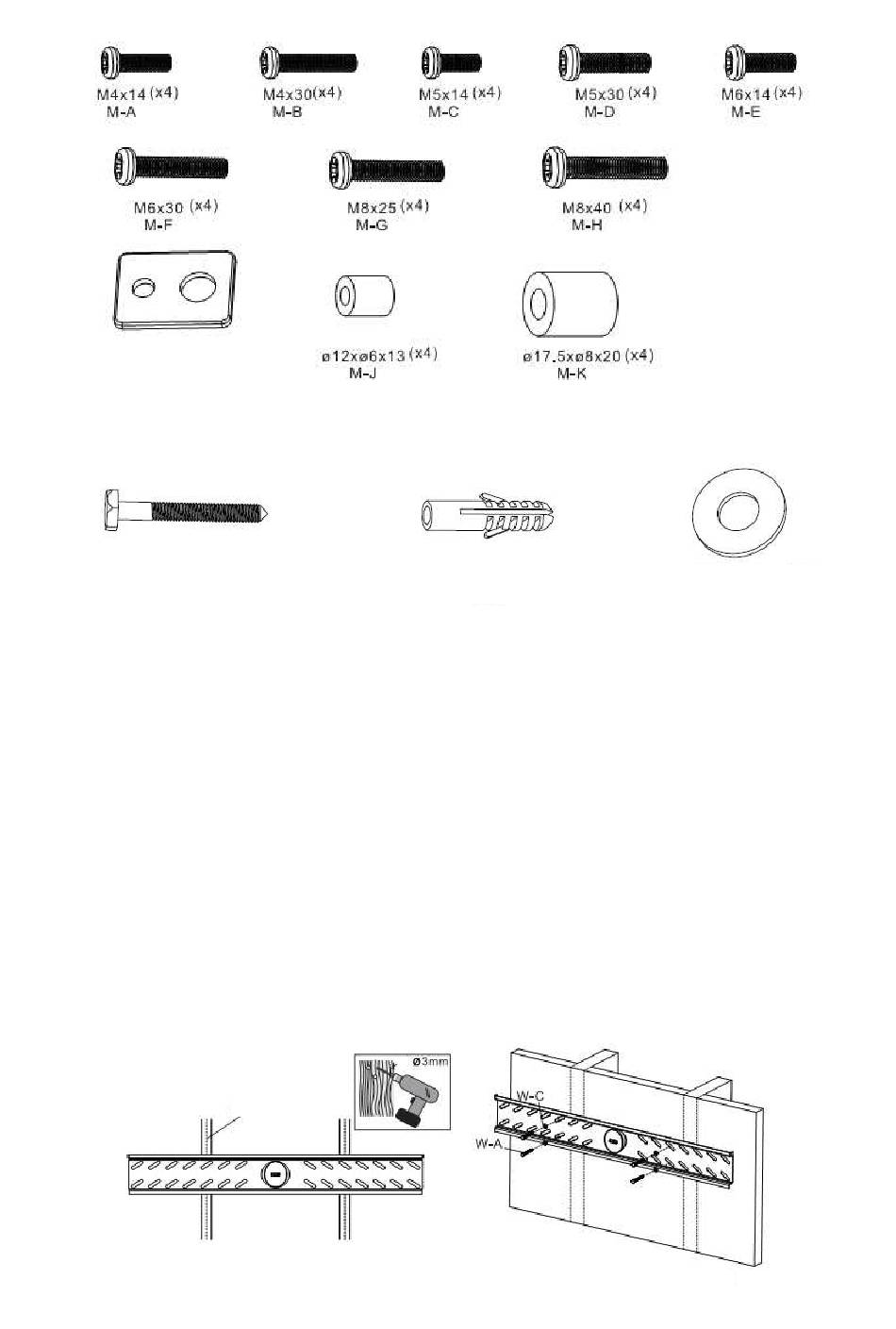

Paket M
Scheibe (x4)
M-I
Paket W
Holzschraube M6x55 (x6)
W-A
1. MONTAGE DER HALTERUNG AN DER WAND
Montage der Halterung an eine Holzwand
ACHTUNG
Prüfen Sie, ob die Wand die Belastung der Halterung aushält.
Überschreiten Sie nicht die maximal zulässige Last der Halterung.
Achten Sie darauf, dass die Befestigungsschrauben in der Mitte der Pfosten zentriert werden
(eventuell benutzen Sie eine Zentriervorrichtung).
Ziehen Sie die Schrauben fest an, aber ziehen Sie die Schrauben nicht übermäßig an. Zu festes
Anziehen der Schrauben, kann diese beschädigen und vermindert dadurch ihre Haltkraft.
Die Basisplatte kann an 2 Pfosten die sich im Abstand von 16" (40,63 cm) befinden befestigt werden Prüfen
Sie vor der Montage die Ebenheit der Wandfläche. Vor der Montage prüfen Sie mit einer Wasserwaage ob
die Basisplatte senkrecht steht. Markieren Sie an der Wand die Position der Befestigungsbohrungen anhand
der Basisplatte. An den markierten Stellen machen Sie mit einer Bohrmaschine 4 Löcher 3 mm Durchmesser
und 30 mm tief. Zur Befestigung nutzen Sie 4 Holzschrauben (W-A) und 4-Scheiben M6 (W-C), aus dem
mitgelieferten Montagesatz, wie in Abbildung 1.1. Zuerst Schrauben leicht anziehen und wagerechte
Position der Basisplatte mit einer Wasserwaage kontrollieren (Abb. 1.2). Danach Schrauben fest anziehen.
Pfosten
Betondübel (x6)
W-B
Seite 2
Flachscheibe M6 (x6)
W-C
Abb. 1.1
