2. MONTAGE DER HALTERUNGEN

2.1 Fernsehgeräte mit flacher Rückwand
Bei der Montage der Fernseher mit flacher Rückwand werden die Distanzringe (M-J, M-K) nicht verwendet.
Die Montage erfolgt gemäß Abb. 2.1. Für Fernseher mit gewölbter Rückwand siehe 2.2.
Um das zerkratzen des Bildschirms zu verhindern, legen Sie ein Tuch auf einer ebenen Fläche (Tisch), dass
das Gewicht des Fernsehers aushält, dann Fernseher mit Bildschirm nach unten auf das Tuch legen. Setzen
Sie die seitlichen Halterungen auf der Rückseite des Fernsehers und zentriert diese an den hinteren Löchern
des Fernsehers, so dass die Halterung symmetrisch genau in der Mitte liegt. Verwenden Sie die
mitgelieferten Schrauben aus dem Montagesatz um die Halterungen wie in Abb. 2.1 zu befestigen.
WICHTIG: Die Stellschrauben auf den seitlichen Halterungen sollten nach außen orientiert sein, um den
Zugang zu gewährleisten.
Dimensionen sollten gleich sein
Dimensionen sollten gleich sein

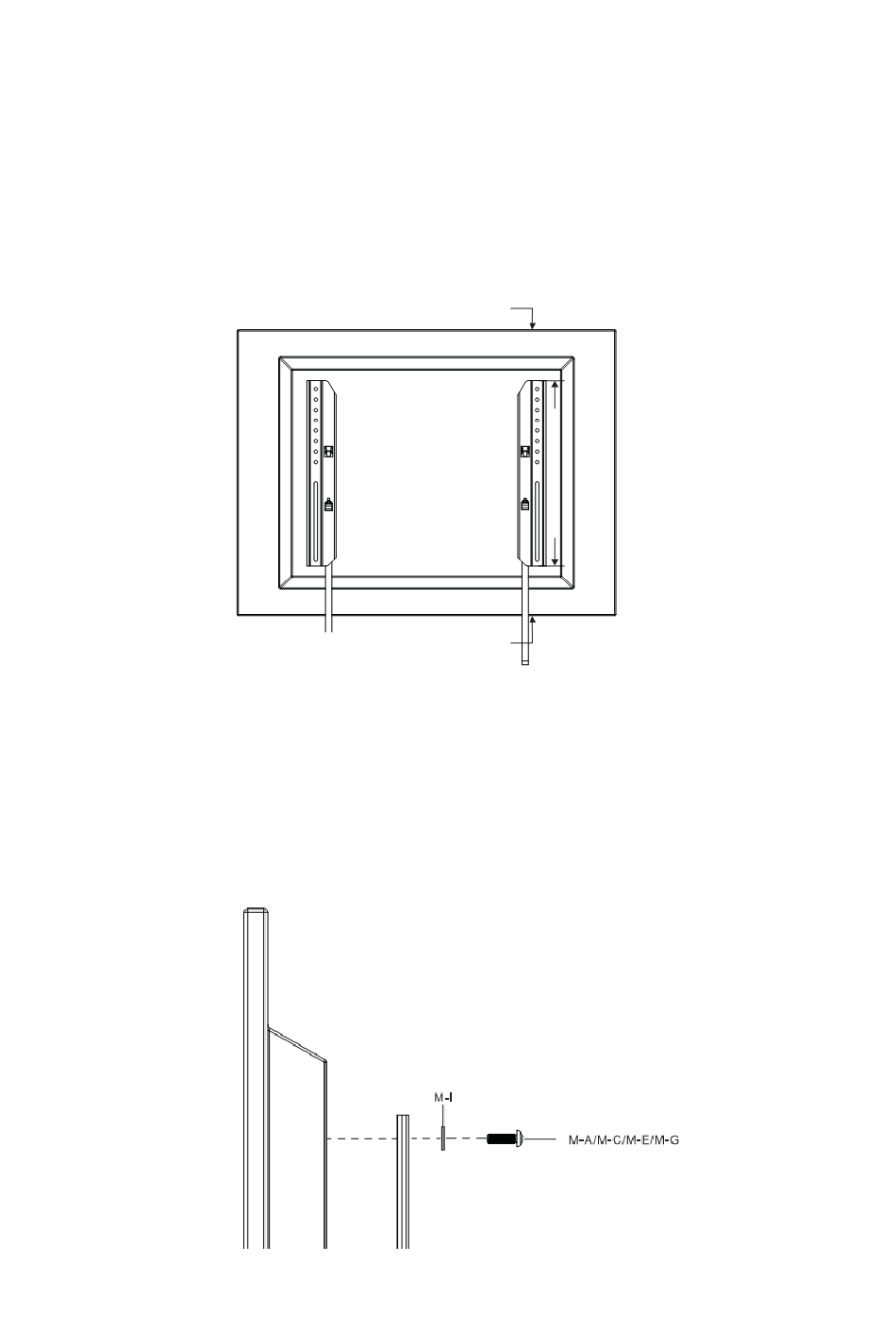

Abb. 2.1
Wählen Sie die passenden Befestigungsschrauben aus dem Montagesatz (siehe Abb. 2.2). Schrauben
müssen mindestens 3 volle Gewindeumdrehungen in der Rückseite des Fernsehens eingeschraubt werden.
Verwenden Sie keine anderen längere Schrauben, da diese die die Elektronik des Fernsehers beschädigen
können!
Ziehen Sie die Schrauben nicht übermäßig an.
Abb. 2.2
