Cabletech UCH0151 Bedienungsanleitung
Led, lcd tv wandhalterung
Verwandte Anleitungen für Cabletech UCH0151
Inhaltszusammenfassung für Cabletech UCH0151

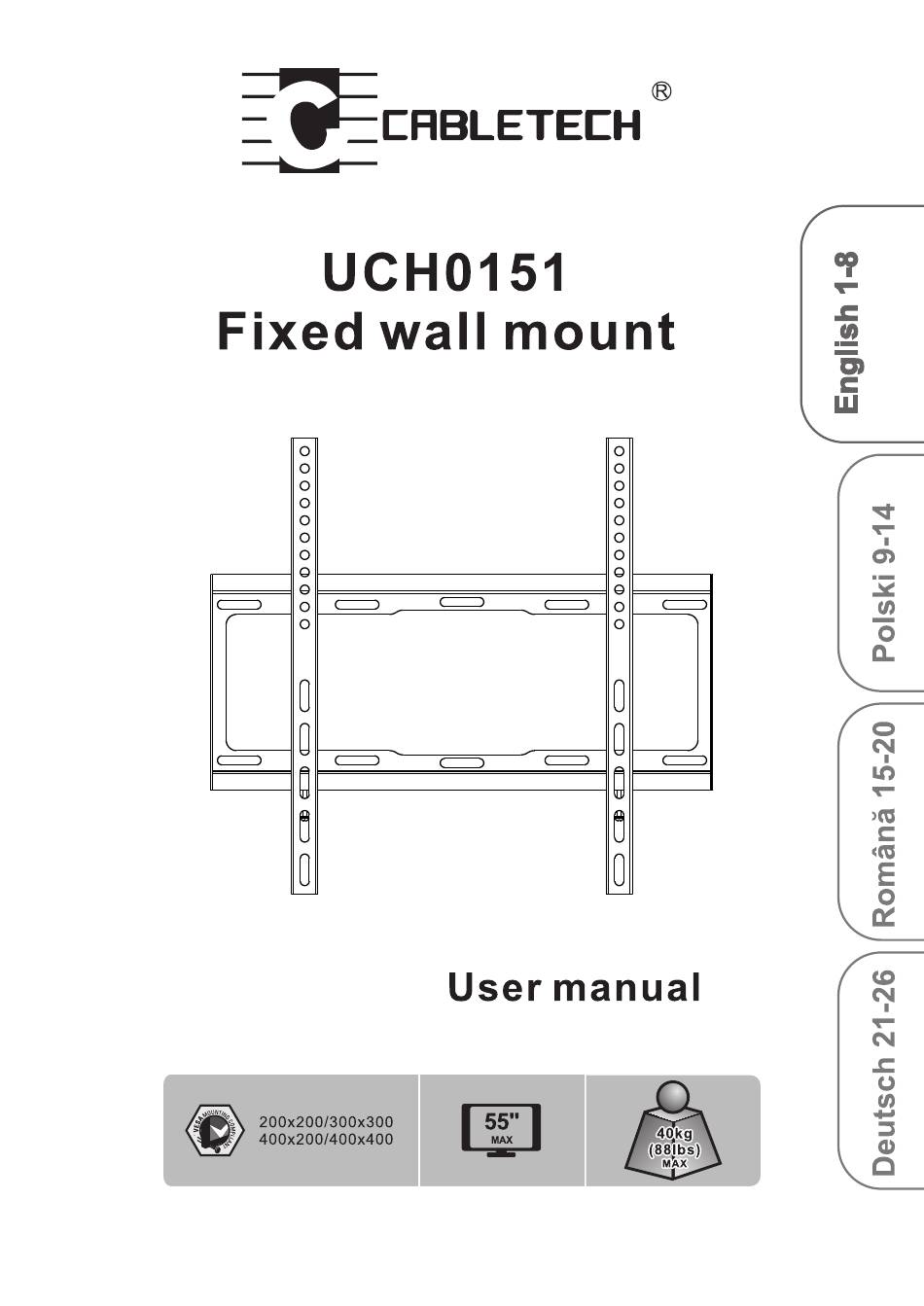

- Seite 1 _CRBLETECH UCH0151 Fixed wall mount User manual 55" 200x200/300x300 4%kg 400x200/400x400 (88Jbs)
- Seite 3 User manual NOTE: Read entire instruction sheet before you start installation and assembly. A WARNING • Do not begin to installation of the product on you have read and understand instructions and warnings contained in this Installation Sheet. If you have any question regarding any of the instruction or warning, Please contact your local distributor.
-
Seite 4: Check List
User manual Component checklist IMPORTANT: Ensure you have received all parts against the component checklist prior to installing f any parts are missing or faulty, telephone the special franchiser for a placement. adapter bracket (x2) bubble level (x I) wall plate (xl) Package D8 washer (x4) M6x30... - Seite 5 User manual 1. Mount on Solid Brick Concrete Block 60mm 2.4' ø 3/8") Mark exact location mounting holes Drill pilot holes Screw the wall plate onto wall A WARNING • When installing wall mounts on cinder block, verify the actual concrete thickness is at least 1-3/8"...
- Seite 6 User manual 2. Install Adapter Brackets M-A/M Top of the TV Note: Choose appropriate screws, washers and spacers (if necessary) according to the type of screen • Position the adapter brackets as close as possible to the center of the display. •...
- Seite 7 User manual 3. Hang the TV onto the wall plate wall wall bolt Tighten the bottom bolts to secure the adapter brackets to the wall plate...
-
Seite 8: Correct Disposal Of This Product
User manual Maintenance Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months) • Please contact your dealer if you have any questions Specifications are subject to change without notice. English Correct Disposal of This Product... - Seite 9 _CRBLETECH UCH0151 Uchwyt écienny do TV LCD, Instrukcja obstugi 55" 200x200/300x300 4%kg 400x200/400x400 (88Jbs)
- Seite 10 Instrukcja obsfugi UWAGA: Przed rozpoczeciem montaiu, naleiy przeczytaé instrukcje obslugi. A UWAGA • Przed przystqpieniem do instalacji, nale2y doktadnie przeczytaé calq instrukcje W przypadku jakichkolwiek watpliwoéci nale2y sie skontaktowaé z lokalnym dystrybutorem • Nale2y przestrzegaé zaleceh producenta odnoénie miejsca i sposobu monta2u •...
- Seite 11 Instrukcja obsfugi Lista komponentöw WAZNE: Nale2y Sie upewnié, ie w zestawie sa wszystkie elementy wymienione na liScie Je2eli brakuje jakiejkolwiek czeSci lub jest ona uszkodzona, nale2y skontaktowaé Sie z dystrybutorem wspornik (x2) poziomica (x 1) uchwyt Scienny (xl ) Opakowanie M6x30 (x4) M8x30 (x4) podkladka...
- Seite 12 Instrukcja obsfugi 1. Montai do éciany betonowej 60mm 2.4' ø 3/8") Naleiy doktadnie zaznaczyé wywiercié otwory montaiowe. Za pomocq grub naleiy przykrecié uchwyt do Sciany. UWAGA • Nie nale±y wiercié otworöw w zaprawie murarskiej. Koki rozporowe nale±y zamontowaé w stalej czeéci bloku, przynajmniej lcm od brzegu.
- Seite 13 Instrukcja obsfugi 2. Montai wsporniköw M-A/M- Göra Uwaga: W zale2noéci od typu ekranu nale2y u2yé odpowiednich dystansöw, podkladek i grub. • Wsporniki nale2y umieScié jak najbli2ej centralnej czeSci ekranu • Za pomocq odpowiednich grub nale2y przykrecié wsporniki do ekranu Sruby naleiy przykrecié mocno, ale nie zbyt mocno (aby nie zniszczyé gwintu). 3.
- Seite 14 Instrukcja obsfugi Uiytkowanie • Po zawieszeniu telewizora, nale2y sie upewnié ie jest on dobrze przymocowany. Nale2y okresowo (np_ co kilka miesiecy) sprawdzaé, czy Sruby i inne elementy nie poluzowaiy sie i sa solidnie zamocowane. • Je2eli istniejqjakiekolwiek watpliwoSci lub problemy odnoSnie monta2u, nale2y skontaktowaé...
- Seite 15 _CRBLETECH UCH0151 Suport TV LCD LED Manual utilizare 55" 200x200/300x300 4%kg 400x200/400x400 (88Jbs)
- Seite 16 Manual de utilizare Inainte instalare • Nu incepeti instalarea suportului decat dupa ce ati citit si inteles instructiunile montare • Respectati recomandarile din acest manual de instalare cu privire la distanta fata de perete necesara la montarea suportului • Instalarea suportului este recomandata sa fie executata de catre personal calificat.
- Seite 17 Manual de utilizare Continut colet Asigurati-va ca ati primit toate componentele necesare montarii suportului inainte de instalarea acestuia, urmarind figurile urmatoare: adaptor (x2) nivela cu bula de aer (x I) placa de baza (x I) Pachet M6x30 (x4) M8x30 (x4) D8 saiba (x4) saiba (x4)
- Seite 18 Manual de utilizare 1. Montarea suportului pe perete de beton 60mm 2.4' ø 3/8") Marcati locatia exacta a orifiicilor montare Efectuati gaurile de ghidare Insurubati placa de baza pe perete A AVERTISMENT • La instalarea suportului pe perete de beton, verificati ca grosimea betonului sa fie de cel putin 1-3/8"...
- Seite 19 Manual de utilizare 2. Instalarea adaptoarelor pentru suport M-A/M- Top oftheTV Nota: Alegeti suruburile, saibele si distantierele (daca e necesar) in functie de tipul ecranului • Pozitionati adaptoarele cat mai aproape de centrul ecranului. • Insurubati adaptoarele pe TV Strangeti toate suruburile dar nu exagerati.
- Seite 20 Manual de utilizare Intretinere Intretinere Verificati ca suportul sa fie fixat Ia intervale regulate (cel putin o data la 3 luni) Va rugam sa contactati furnizorul in cazul in care aveti intrebari Specificatiile sunt supuse schimbarilor fara notificare prealabila. Romania Reciclarea corecta a acestui...
-
Seite 21: Wandhalterung
_CRBLETECH UCH0151 LED, LCD TV Wandhalterung Bedienungsanleitung 55" 200x200/300x300 4%kg 400x200/400x400 (88Jbs) - Seite 22 Bedienungsanleitung Vor Der Montage • Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen verstanden haben • Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen Wand und Halterung • Es Wird empfohlen, die Montage von qualifiziertem Personal durchzuführen •...
- Seite 23 Bedienungsanleitung Inhalt Der Packung Vor der Montage Stellen Sie sicher, dass alle notwendigen Einzelteile vorhanden sind anhand folgender Abbildungen Halterung (x2) Wasserwaage (x 1) Basisplatte (x 1) Paket M6x30 (x4) M8x30 (x4) D8 Scheibe (x4) Distanzstück (x4) VI-A Paket Holzschraube ST6.3x55 (x5) Betondübel...
-
Seite 24: Auf Vollziegel
Bedienungsanleitung 1. Montage Auf Vollziegel oder Betonwand 60mm ø 3/8") Finden markieren Sie die exakte Position der Montagelöcher Löcher vorbohren Schrauben Wandplatte an die Wand WARNUNG • Bei der Montage der Wandhalterung auf Betonblocks, überprüfen Sie 0b die Betondicke I-3/8"(35 mm) beträgt, um Betondübel zu benutzen. -
Seite 25: Aufsetzen
Bedienungsanleitung 2. Montage der Adapterklammern M-A/M- Hinweis: Wählen Sie passende Schrauben, Scheiben und Distanzstücke, (wenn nötig) passend Bildschirmtyp • Stellen Sie die Adapterklammern so nach wie möglich zum Zentrum des Bildschirms. • Befestigen Sie die Adapterklammern mit Schrauben am Bildschirm. Alle Schrauben fest anziehen,... -
Seite 26: Wartung
Bedienungsanleitung Wartung Wartung • Überprüfen Sie 0b die Klammern sicher befestigt sind in regelmäßigen Abständen (zumindest alle drei Monate) • Für etwaige Fragen wenden Sie sich an Ihren Händler Die Spezifikationen können ohne Ankündigung geändett werden. Deutsch Korrekte Entsorgung dieses Produkts (Anzuwenden in den Ländern der Europäischen... - Seite 28 _CRBLETECH www.cabletech.pl...
