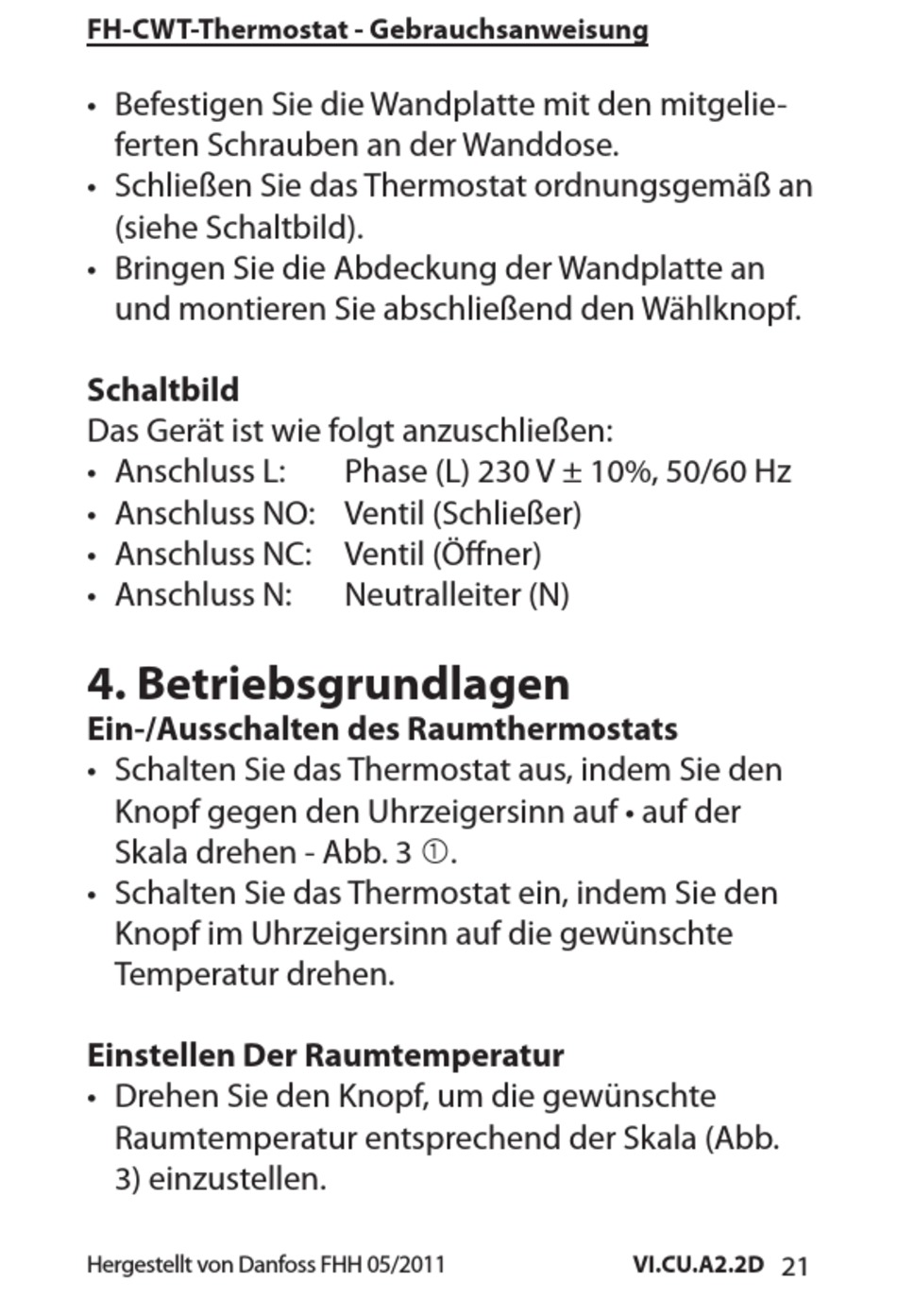

FH-CWT-Thermostat - Gebrauchsanweisung
• Befestigen Sie die Wandplatte mit den mitgelie-
ferten Schrauben an der Wanddose.
• Schließen Sie das Thermostat ordnungsgemäß an
(siehe Schaltbild).
• Bringen Sie die Abdeckung der Wandplatte an
und montieren Sie abschließend den Wählknopf.
Schaltbild
Das Gerät ist wie folgt anzuschließen:
• Anschluss L:
• Anschluss NO: Ventil (Schließer)
• Anschluss NC: Ventil (Öffner)
• Anschluss N:

4. Betriebsgrundlagen

Ein-/Ausschalten des Raumthermostats
• Schalten Sie das Thermostat aus, indem Sie den
Knopf gegen den Uhrzeigersinn auf • auf der
Skala drehen - Abb. 3 .
• Schalten Sie das Thermostat ein, indem Sie den
Knopf im Uhrzeigersinn auf die gewünschte
Temperatur drehen.
Einstellen Der Raumtemperatur
• Drehen Sie den Knopf, um die gewünschte
Raumtemperatur entsprechend der Skala (Abb.
3) einzustellen.
Hergestellt von Danfoss FHH 05/2011
Phase (L) 230 V ± 10%, 50/60 Hz
Neutralleiter (N)
21
VI.CU.A2.2D
