Température de travail de la vanne
Sans signal externe

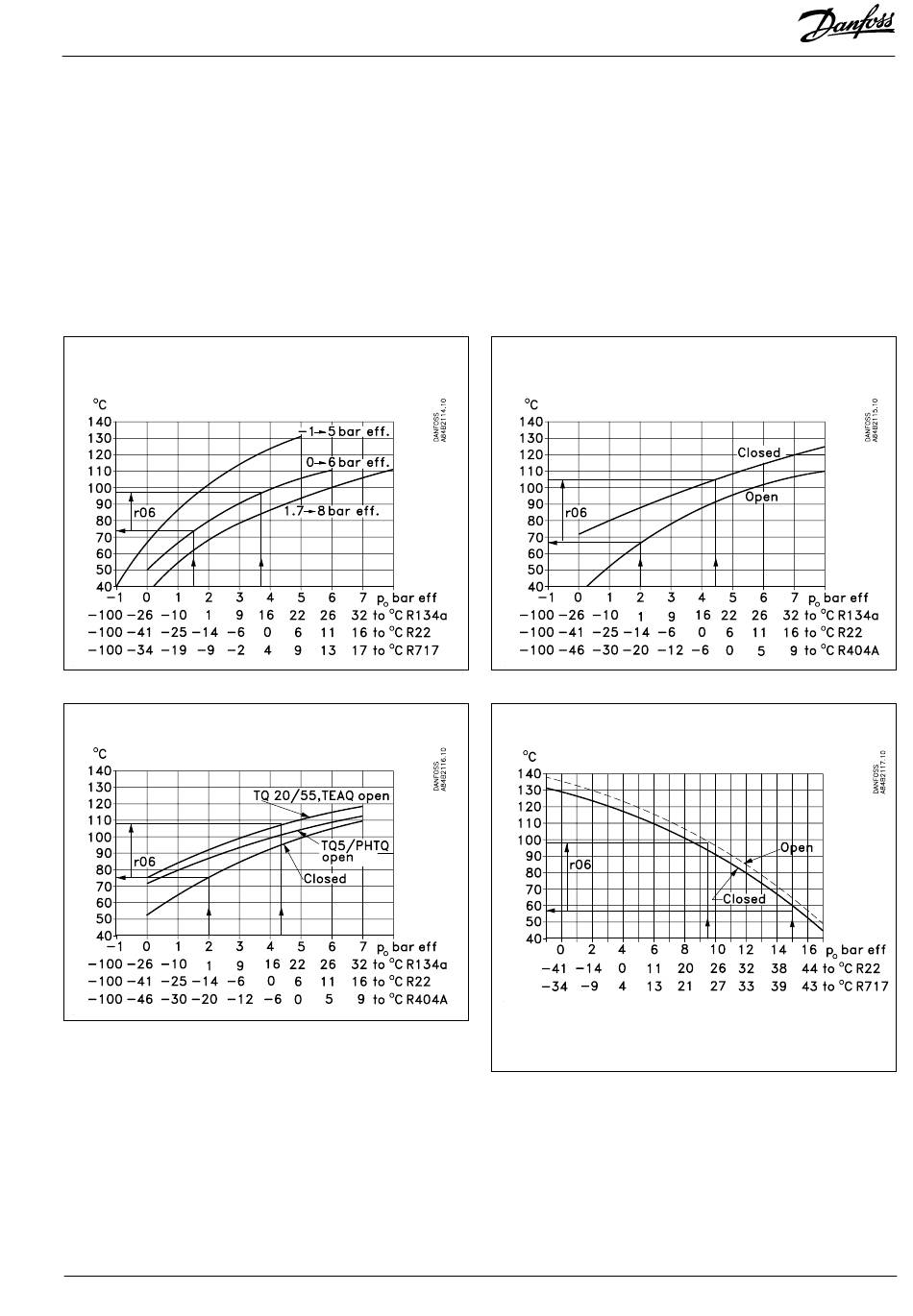

Régler la température de travail en fonction de l'une des
courbes ci-dessous. Chercher la température
d'actuateur qui correspond à la température (pression)
d'évaporation voulue. Régler alors la valeur dans le
régulateur comme expliqué en „Réglage de la référence
de base pour la température".
CVQ
TQ
Toutes les courbes montrées ne sont qu'approximatives.
Exemple
Type CVQ = 0-6 bar
Réfrigérant = R
717
On cherche une température d'évaporation ou une pression constante à l'entrée
de la vanne de -9°C (2 bar)
En fonction de la courbe CVQ, ceci demande une température dans l'actuateur
de 80°C. Régler donc la référence de base pour la température à 80°C.
Lorsque la vanne a atteint la température de travail, il faut éventuellement
ajuster le réglage depuis le manomètre de l'installation.
EKC 366
FRANCAIS
Instructions RI.8B.G1.52 © Danfoss 05/2000
Avec signal externe
Si la vanne est régulée en fonction d'un signal externe, deux
réglages sont à effectuer. L'un comme expliqué ci-contre,
l'autre portant sur combien le signal doit pouvoir augmenter la
température de la vanne. Relever également cette valeur de
l'une des courbes ci-dessous.
Régler la valeur dans le menu r06.
Si cette valeur est réglée trop bas, la vanne ne peut ni se
fermer ni s'ouvrir totalement.
KVQ
CVMQ
Ces deux courbes sont montrées avec le ressort en réglage départ usine.
Si le réglage du ressort est augmenté (pression plus élevée), la courbe est
décalée en conséquence vers une température plus élevée.
