Ventilens arbejdstemperatur
Uden eksternt signal

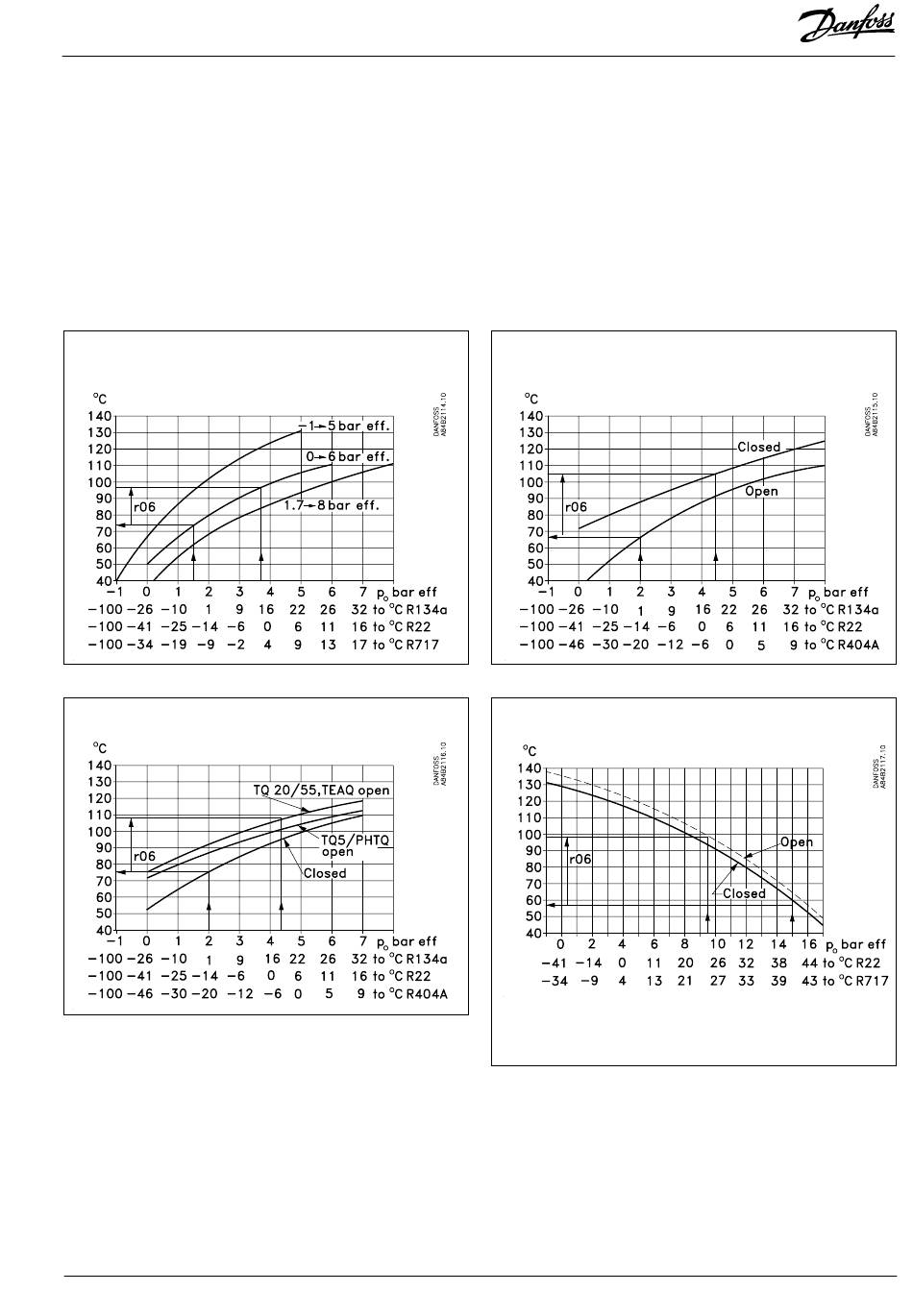

Arbejdstemperaturen skal indstilles ud fra en af de
følgende kurver. Find den aktuatortemperatur som
svarer til den ønskede fordampningstemperatur (tryk).
Indstil værdien i regulatoren som nævnt under "Indstille
ventilens basis temperaturreference".
CVQ
TQ
Alle de viste kurver er tilnærmelsesvise.
Eksempel
CVQ-type = 0-6 bar
Kølemedie = R
717
Der ønskes en konstant fordampningstemperatur eller tilgangstryk til ventilen på
-9°C (2 bar).
Ifølge kurven over CVQ-en vil dette kræve en temperatur i aktuatoren på 80°C.
Indstil ventilens basis temperaturreference til 80°C.
Når ventilen er kommet op i arbejdstemperatur, kan det være nødvendigt at
finjustere indstillingen ud fra anlæggets manometer.
EKC 366
DANSK
Instructions RI.8B.G1.52 © Danfoss 05/2000
Med eksternt signal
Hvis ventilen skal styres med et eksternt signal, er der to
indstillinger, der skal foretages. Den ene er som nævnt til
venstre, og den anden er, hvor meget signalet skal kunne
hæve temperaturen i ventilen. Denne værdi aflæses også på
en af de følgende kurver.
Indstil værdien i menuen r06.
Hvis den indstillede værdi er for lav, vil ventilen ikke
kunne lukke / åbne helt.
KVQ
CVMQ
De to kurver er vist med ventilens fjederindstilling på fabriksindstillingen.
Ændres der på fjederindstillingen mod et højere tryk, forskydes kurven
tilsvarende med en højere temperatur.
