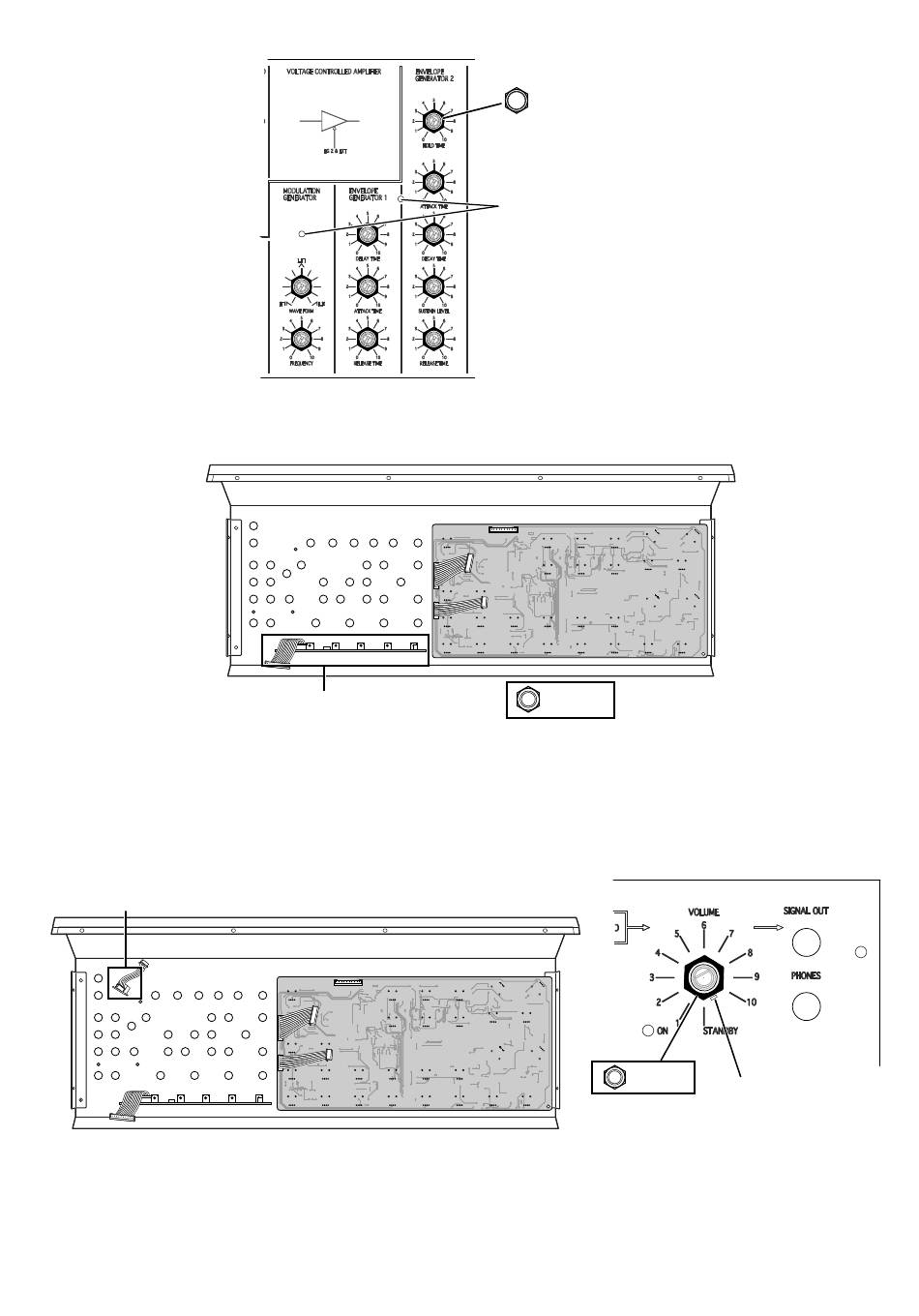

4. Fijación de tarjeta de circuitos de VR (pequeña) al panel frontal con las tuercas (B) incluidas
Precaución: Tenga cuidado de no lesionarse las manos con los terminales.
Precaución: Tenga cuidado de que el panel no se raye cuando utilice la llave de tubo incluida para apretar las tuercas.
5. Fijación de tarjeta de circuitos de VR de conmutación al panel frontal con las tuercas (B) incluidas
Desconecte el mazo de cables (que se conecta a la tarjeta de circuitos de tomas del panel) de la tarjeta de circuitos de VR de
conmutación, y después fije la tarjeta de circuitos de VR de conmutación al panel frontal.
Asegúrese de que la orientación sea correcta alineando los pasadores de guía con los orificios de guía del panel, y después
asegúrela con las tuercas incluidas.
Precaución: Tenga cuidado de que el panel no se raye cuando utilice la llave de tubo incluida para apretar las tuercas.
tarjeta de circuitos de VR de conmutación
54
Tarjeta de circuitos de VR (pequeña)
Tuerca (C)
Verifique que los LEDs
encajen a través del
panel frontal.
Tuerca (B)
Tuerca (B)
pasador de guía
