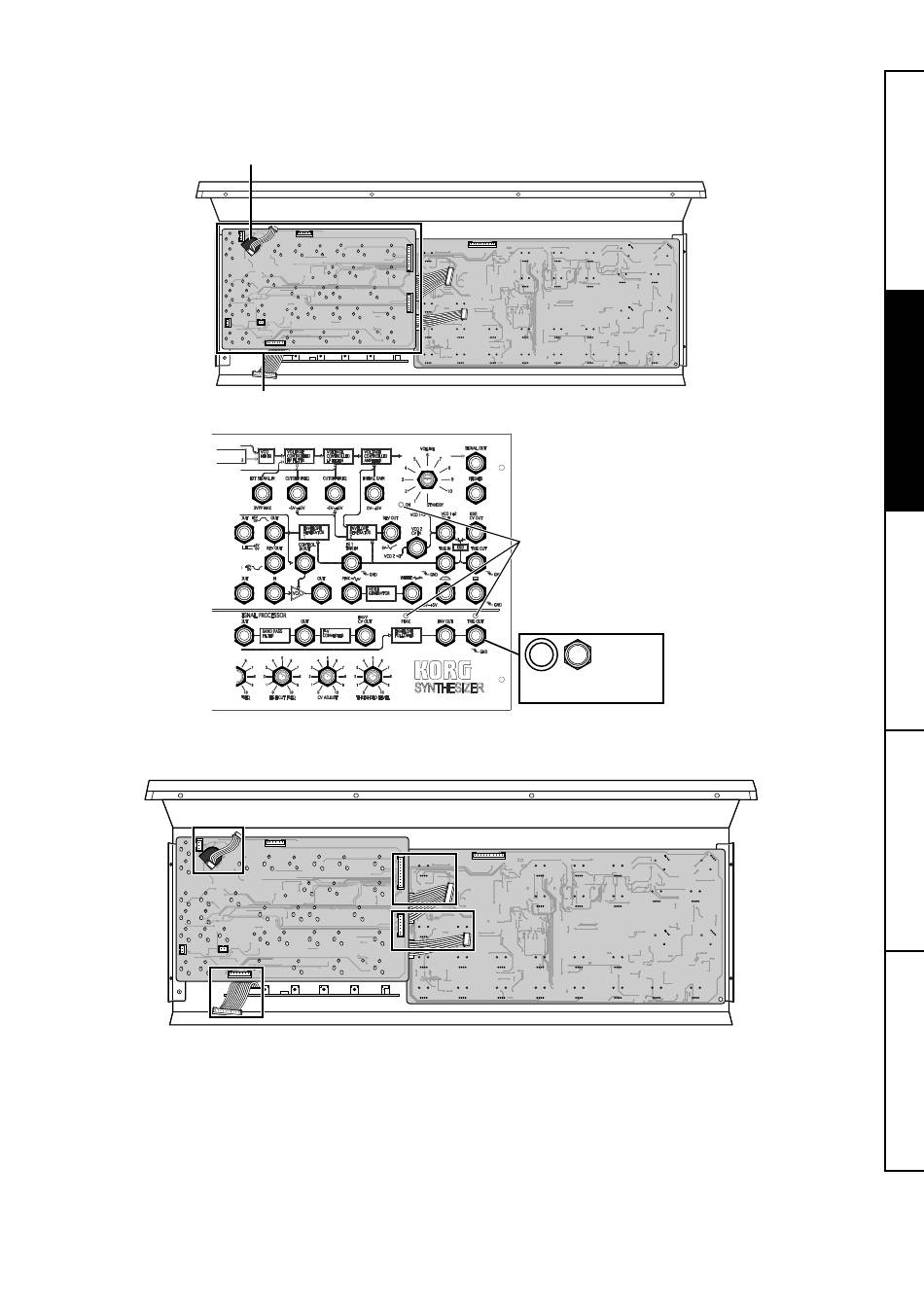

7. Fixer la carte du circuit de la prise du panneau sur le panneau avant avec les joints (A) et écrous (A) fournis
Attention :   Veillez à éviter de vous blesser aux mains avec les terminaux.
Attention :   Veillez à ne pas rayer le panneau lorsque la clé polygonale fournie est utilisée pour serrer les écrous.
8. Insérer les faisceaux de fils pour la carte du circuit de la prise du panneau
Branchez les quatre faisceaux de fils, en veillant à ce que l'orientation soit correcte.
Insérez le faisceau de fils pour la carte du
circuit VR de l'interrupteur à travers le trou.
Carte du circuit de la prise du panneau
Vérifiez que les DEL
sont bien placées sur
le panneau avant.
Écrou (A)
Joint (A)
25
