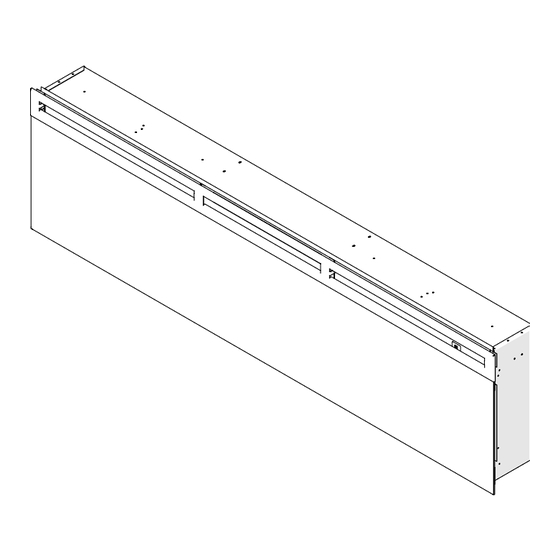

Dimplex BLF74-EU Benutzerhandbuch

Elektrokamin
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

Quicklinks

Diese Anleitung herunterladen
EN
IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this fireplace. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
08/ 53176/0 (EN) Issue 1
Owner's Manual
Model
BLF74-EU
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex BLF74-EU

Inhaltszusammenfassung für Dimplex BLF74-EU

  • Seite 18 08/ 53176/0 (DE) Ausgabe 1 Benutzer- handbuch Modell BLF74-EU WICHTIGE SICHERHEITSHINWEISE: Lesen Sie dieses Handbuch immer zuerst, bevor Sie versuchen, diesen Kamin zu installieren oder zu verwenden. Um Ihre Sicherheit zu gewährleisten, halten Sie sich stets an alle Warnhinweise und Sicherheitsanweisungen, die in diesem Handbuch...
  • Seite 19 Inhaltsverzeichnis Willkommen und herzlichen Glückwunsch ..3 WichTiGe SicherheiTSanWeiSunGen ..4 Kurzanleitung ......7 Kaminmontage .

  • Seite 20: Willkommen Und Herzlichen Glückwunsch

    Willkommen und herzlichen Glückwunsch herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf einen elektrokamins von Dimplex, dem weltweit führenden hersteller von elektrokaminen, entschieden haben. Bitte lesen Sie diese Anleitungen sorgfältig durch und bewahren Sie sie auf. VORSICHT: Lesen Sie vor Beginn der Installation alle Anleitungen und Warnhinweise sorgfältig durch.

  • Seite 21: Wichtige Sicherheitsanweisungen

    WICHTIGE SICHERHEITSANWEISuNGEN Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieses Geräts. Beim Gebrauch von elektrischen Geräten sollten die grundlegenden Sicherheitsmaßnahmen immer befolgt werden, um das risiko von Brandbildung, elektrischem Schock und Verletzungen zu minimieren. Das schließt Folgendes ein: 1. Wenn das Gerät beschädigt ist, wenden Sie sich vor einer Installation und Inbetriebnahme an den Händler.
  • Seite 22 WICHTIGE SICHERHEITSANWEISuNGEN Gefahren erhalten haben. Kinder von 3 bis 8 Jahren dürfen das Gerät nicht an eine Steckdose anschließen, benutzen bzw. reinigen oder das Gerät warten. 7. Dieses Gerät nicht in reihe mit einer Thermosteuerung, einer Programmsteuerung, einer Zeitschaltuhr oder anderen Geräten verwenden, durch die die heizfunktion automatisch eingeschaltet wird, da Brandgefahr besteht, wenn das Gerät versehentlich bedeckt oder verschoben wird.
  • Seite 23 WICHTIGE SICHERHEITSANWEISuNGEN ACHTuNG: Zur Vermeidung einer Überhitzung darf das Gerät nicht zugedeckt werden. Keine Stoffe oder Kleidungsstücke auf das Gerät legen. Die Luftzirkulation um das Gerät nicht blockieren, z. B. durch Vorhänge/ Gardinen oder Möbelstücke, da ansonsten Überhitzung und Brandgefahr die Folge sein können. ACHTuNG: um eine Gefahr durch das versehentliche Zurücksetzen der thermalen Sicherheitsabschaltung zu vermeiden, darf diese Vorrichtung nicht durch ein externes...

  • Seite 24: Kurzanleitung

    Kurzanleitung Abb. 1 ① Die elektrischen angaben zu ihrem elektrokamin können Sie dem vorne am Gerät hinter dem Glas befindlichen Typenschild entnehmen. [7.1 in.] Bitte notieren Sie sich vor der Montage unten die Seriennummer Ihres Kamins. ② Bei technischen Fragen oder Anliegen bezüglich der Bedienung ihres elektrokamins oder für 467 mm...

  • Seite 25: Kaminmontage

    Kaminmontage Auswahl des Standorts Wählen Sie einen Standort aus, der nicht für Feuchtigkeit anfällig Überprüfen und berücksichtigen Sie ist und sich nicht in der Nähe von sämtliche der folgenden Bedingungen Vorhängen, Möbeln und stark für die Montage: frequentierten Bereichen befindet. •...

  • Seite 26: Aufputzmontage

    Kaminmontage Der Kamin wird mit einem Abb. 2 vorinstallierten Stecker zur steckerfähigen nutzung geliefert. Der Kamin kann auch fest verdrahtet werden, indem der Stecker vom im Werk installierten Kabel entfernt und die Verkabelung gemäß den staatlichen und örtlichen Vorschriften für elektrik vorgenommen wird. ACHTuNG: Versuchen Sie nicht, neue Steckdosen oder Stromkreise selbst zu...
  • Seite 27 Kaminmontage Abb. 3 unterputzmontage – 100 mm tief VORSICHT: Für verschiedene Schritte dieses Verfahrens könnten zwei Personen erforderlich sein. Bereiten Sie eine Wandöffnung mit 185,7 cm Breite x 42 cm Höhe vor (Abb. 4). 5. Sichern Sie die Wandhalterung. HINWEIS: Die Bemessung hat Schrauben Sie dazu die eine Toleranz von 6,4 mm um den mitgelieferten ½...
  • Seite 28 Kaminmontage neue Steckdosen oder Stromkreise Abb. 4 selbst zu installieren. um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern, ziehen Sie immer einen qualifizierten elektroinstallateur heran. Stellen Sie sicher, dass sich der 3-Positions-Schalter in der Position aus („O“) befindet und der Stromkreis, an den der Kamin angeschlossen werden soll, bis zur Fertigstellung der Montage durch Ausschalten der...

  • Seite 29: Bündig Abgeschlossene Montage - 200 Mm Tief

    Kaminmontage Abb. 6 nahegelegenen Montageholz in der Wand installieren). Monta- • Feste Verdrahtung des Kamins. geloch HINWEIS: Der Kamin kann fest verdrahtet werden, indem der Stecker vom im Werk installierten Kabel entfernt und die Verkabelung gemäß den staatlichen und örtlichen Vorschriften für elektrik vorgenommen wird.

  • Seite 30: Einbau Der Vorderen Glasscheibe

    Kaminmontage aus („O“) befindet und der Stromkreis, Abb. 8 Montageloch an den der Kamin angeschlossen werden soll, bis zur Fertigstellung der Montage durch Ausschalten der hauptsicherung im Schaltschrank von der Spannungsversorgung getrennt ist. Heben Sie den Kamin an und setzen Sie ihn in die Öffnung ein. Der Montagerahmen des Kamins sollte mit der Wand bündig sein (Abb.
  • Seite 31 Kaminmontage Abb. 9 Abb. 10 Halterungen (4) Vordere Ablage haken (4) Vorderer Glasaufbau Abb. 11 Aufhänger...

  • Seite 32: Bedienung

    Bedienung Die manuellen Bedienelemente für regelt die Stromversorgung zum den elektrokamin befinden sich auf der Heizlüfter und zum Heizelement. rechten Seite des Geräts und innerhalb Überhitzungsschalter des Lufteinlassschachts (Abb. 12). zurücksetzen Abb. 12 Sollte das Heizgerät überhitzen, schaltet ein automatischer Überhitzungsschutz den Kamin aus, der sich ohne eine rückstellung nicht von selbst...
  • Seite 33 Bedienung ACHTuNG HINWEIS: Stellen Sie sicher, dass der 3-Positions-Schalter auf Entsorgen Sie ausgelaufene fernbedienung („II“) eingestellt ist. Batterien. Batterien müssen gemäß den regionalen und lokalen fernbedienung – siehe Abb. 13 Vorschriften entsorgt werden. Batterien können auslaufen, wenn Drücken Sie zum einschalten des sie mit anderen Batterietypen Kamins auf die ein-Taste und zum gemischt, falsch eingesetzt,...

  • Seite 34: Wartung

    Wartung feuchten Tuch. Das teilweise ACHTuNG: Vor Ausführung reflektierende Glas sollte aller Wartungs- oder mit einem fusselfreien Tuch Reinigungsarbeiten die Einheit komplett getrocknet werden, um vom Netzstrom trennen, um Wasserflecken zu vermeiden. Brände, elektroschock oder Zur Vermeidungvon Kratzern Verletzungen zu verhindern. keine Scheuermittel verwenden.
