Transport von Lasten

ACHTUNG
Vor Aufnahme einer Last sicherstellen, dass
diese die Tragfähigkeit des Fahrzeugs nicht
übersteigt. Den auf dem Typenschild (1) des
Fahrzeugs eingetragenen Nennwert der
Tragfähigkeit beachten.
Die angegebenen Werte gelten für stabile und homogene
Lasten. Sie dürfen die Tragfähigkeit des Fahrzeugs nicht
überschreiten, andernfalls kann die Stabilität des Hubmasts
und des Fahrgestells nicht gewährleistet werden.
Der Abstand zwischen Lastschwerpunkt und Gabelrückseite
und die Höhe bestimmen die maximal anhebbare Last.
Überprüfen Sie den einwandfreien Zustand der Palette.
Tragfähigkeit eines L14-L16 ohne Initialhub
L14: 1400 kg
L16: 1600 kg.
Tragfähigkeit eines L14-L16 mit Initialhub
L14: 1400 kg
L16: 1600 kg
Einsatz als Niederhubwagen: 2000 kg.
40

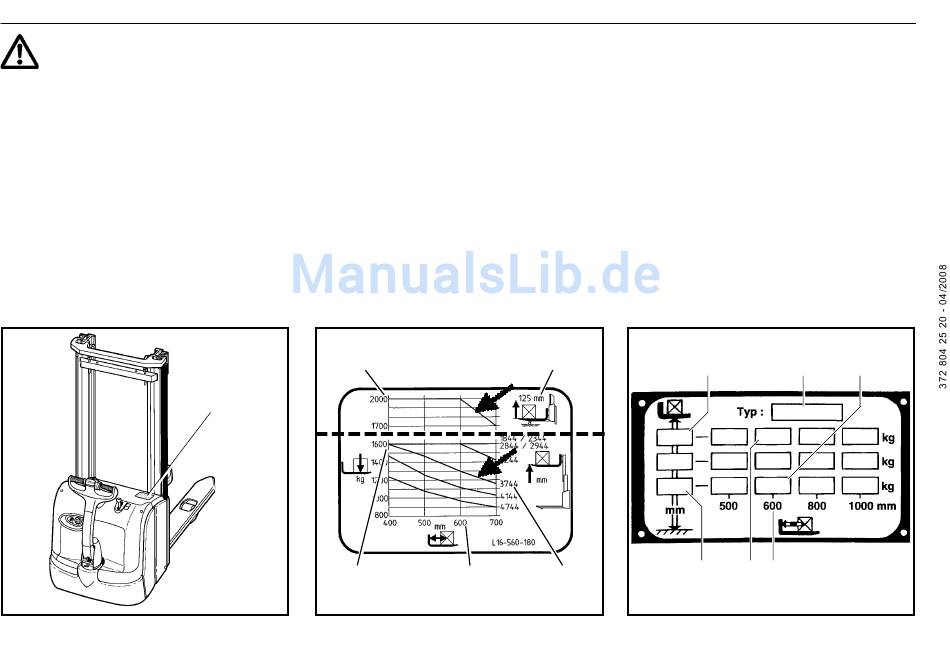

Ablesen des Traglastdiagramms L14 - L16

Beispiel für ein Fahrzeug L 16 mit Initialhub und
3744 mm Standardmast:
Maximale Tragfähigkeit des Hubmasts:
Maximale Hubhöhe:
Maximale Tragfähigkeit des Initialhubs:
Verwendung des Hubmasts
Das untere Diagramm des Traglastschilds ablesen.
- Der korrekten Mastkurve (Pfeil 7) folgen, um im
Schnittpunkt
Lastschwerpunkt die maximale Last abzulesen.
2 - Maximale Hublast in kg.
3 - Abstand des Lastschwerpunkts von der Gabelrückseite
in mm.
4 - Maximale Hubhöhe in mm.
Verwendung des Initialhubs
Das obere Diagramm des Traglastschilds ablesen.
Traglastdiagramm des Initialhubs
5
1
2
Traglastdiagramm des Hubmasts
1600 kg
3744 mm
2.000 kg
von Mastkurve und Abstand
6
8
7
3 4
- Der Initialhubkurve (Pfeil 8) folgen, um im Schnittpunkt
von Abstand Lastschwerpunkt und Höhe Initialhub die
maximale Last abzulesen.
5 - Maximale Last auf den Lastarmen in kg.
6 - Maximale Höhe des Initialhubs.
Ablesen des Traglastdiagramms

L14AP- L16AP

Beispiel für ein Fahrzeug L16AP mit Initialhub und
2344 mm Standardmast:
9- Maximale Hubhöhe: 2344 mm
10- Hubmasttyp
11- Maximale Last auf den Lastarmen: 2000 kg
12- Abstand der Gabelrückseite vom Lastschwerpunkt:
600 mm
13- Maximale Last auf der Gabel: 1600 kg
14- Maximale Hubhöhe der Lastarme
9
10
180
2344 1600
2000
150
14 13 12
Bedienung
11
