Sunex MIK Montageanleitung Seite 9

Montage mehrreihiger Kollektoren

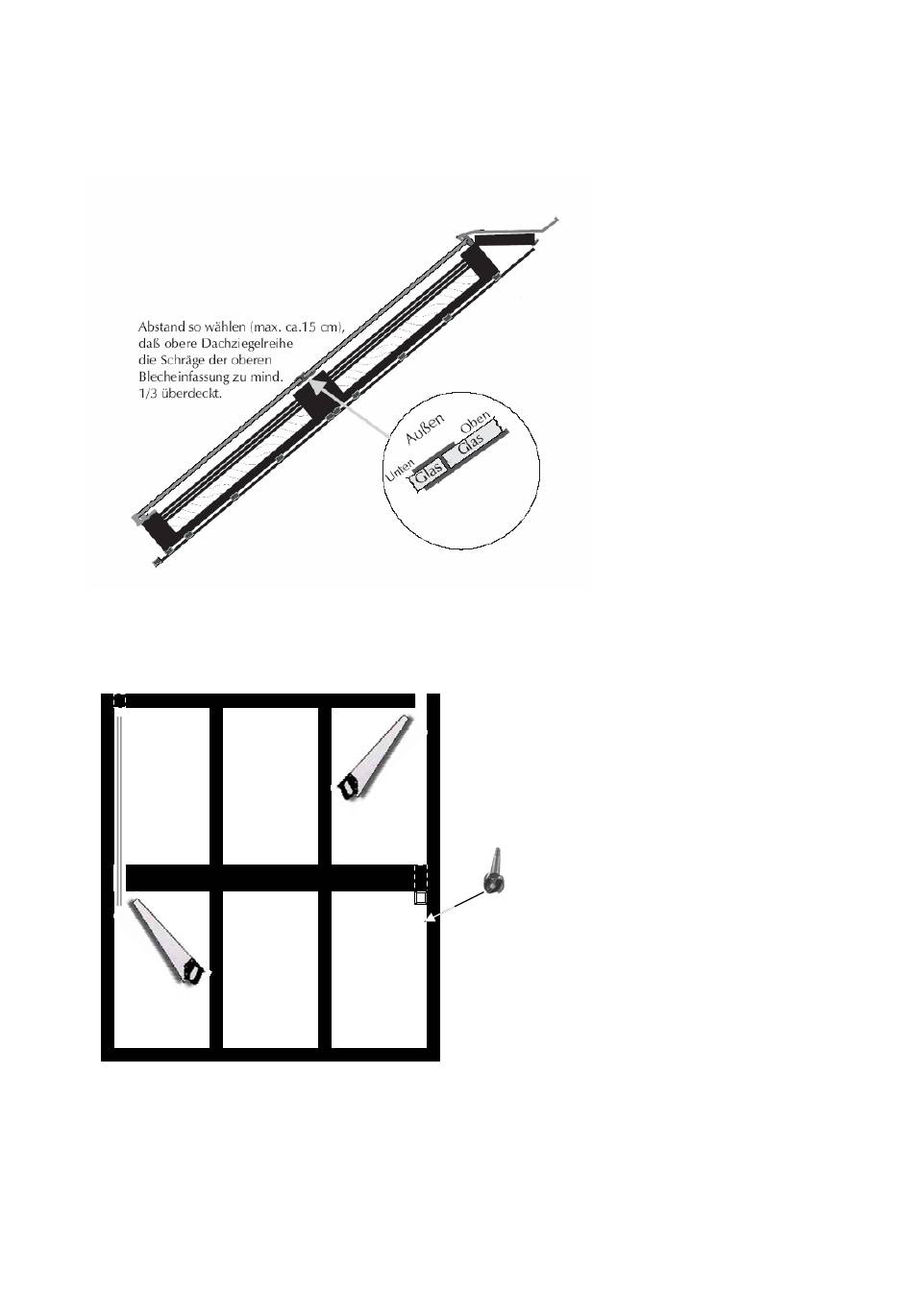

Schnitt:
2 Kollektoren übereinander
Draufsicht des Kollektorfeldes:
Bei Reihen-
schaltung
Holzleisten
aussägen und
Kupferrohr
unter den
Absorber
legen.
Je nach Durchströmung des Kollektorfeldes erfolgt die Vor- und Rücklaufanbin-
dung lt. Skizze. Die Kupferrohre (ca. 50cm) werden durch das Dach geführt. Bei
Verwendung einer Befüllpumpe kann der Vorlauf mit der 90°-Schneidringver-
schraubung durch die Kollektorrückwand geführt werden (siehe Rücklaufanbin-
dung) – ansonsten lt. Skizze.
Das untere Kollektorfeld wird durch das beiliegende lange Kupferrohr mit dem
oberen verbunden. Dieses wird seitlich unter dem Absorber verlegt.
Vorlaufanbindung: Oberen Kollektorrah-
men aussägen (mind. 28mm). Kupferrohr
durch das Dach führen und mit einer
Winkelklemmringverschraubung am Ab-
sorberrohr anschließen.
Rücklaufanbindung: Mit Holzfräser
(28mm) durch Rückwand und Dachhaut
bohren. Kupferrohr durch das Dach füh-
ren und mit einer Winkelklemmver-
schraubung am Absorberrohr anschlie-
ßen.
sunex 10/04 MIK Technische Änderungen vorbehalten
Untere Kollektorreihe
montieren (gleicher Mon-
tageablauf wie einreihig
1. + 2.).
Danach die zweite Kollek-
torreihe, sie werden di-
rekt an die unterste an-
gestoßen (gleiche Monta-
ge wie die erste Reihe)
und montiert. Nun wer-
den die Absorber einge-
legt (gleicher Montageab-
lauf 3. – 8.)
Nachdem die untere
Glasscheibe eingelegt
wurde, muss die mittlere
Glasleiste aufgesetzt wer-
den. Dabei muss der
lange Schenkel nach o-
ben zeigen. Nun die obe-
re Glasscheibe einlegen.
