2. Befestigung der Kollektoren, Verbinden der Absorber,
Anschluss an die Sammelleitung, Anbringen des Fühlers
1. Legen Sie die Kollektorrahmen (mit oder ohne Isolierung) an die Abstandshal-
ter. Dabei müssen die seitlichen Aussparungen nach oben zeigen. Verschrauben
Sie nun die Kollektoren mit den 6x120mm Spax von oben mit den bereits mon-
tierten Dachlattenreihen. (siehe unteres Bild)
2. Danach schrauben Sie die 1,5cm starken Bretter an die linke und rechte Seite
des Kolletkorfeldes mit den 4x30mm Spax. (siehe unteres Bild)
3. Nun werden die Absorber mit Anschlüssen nach oben eingelegt und mit
Schneidringverschraubungen verbunden. Der Vor- und Rücklauf sollte um 5 cm
gekürzt werden. Jetzt können Sie mit dem 90° - Schneidringwinkel und den bei-
liegenden kurzen Kupferrohren nach oben, hinten oder nach unten durch den Kol-
lektor fahren. Das mitgelieferte 8 er Kupferrohr wird am Verteilerrohr festge-
klemmt es dient als Fühlerrohr. Dieses Rohr wird durch den oberen Kollektorrah-
men und die Dachhaut geführt. Hierbei darf das Rohr nicht stark gebogen werden,
sonst kann der Kollektorfühler nicht eingeführt werden.
Absorberblech nicht ohne Handschuhe berühren (bleibende
Flecke durch Handschweiß, messerscharfe Kannten). Vor
Glasscheibenmontage und endgültiger Einblechung Dichtigkeitskontrollen
gemäß der angefügten Technischen Information vornehmen!
Tipp: Schneidringverschraubungen an den Gewinden leicht mit Fermit
einstreichen.
Spax 6x120mm
Spax 6x120mm
sunex 10/04 MIK Technische Änderungen vorbehalten

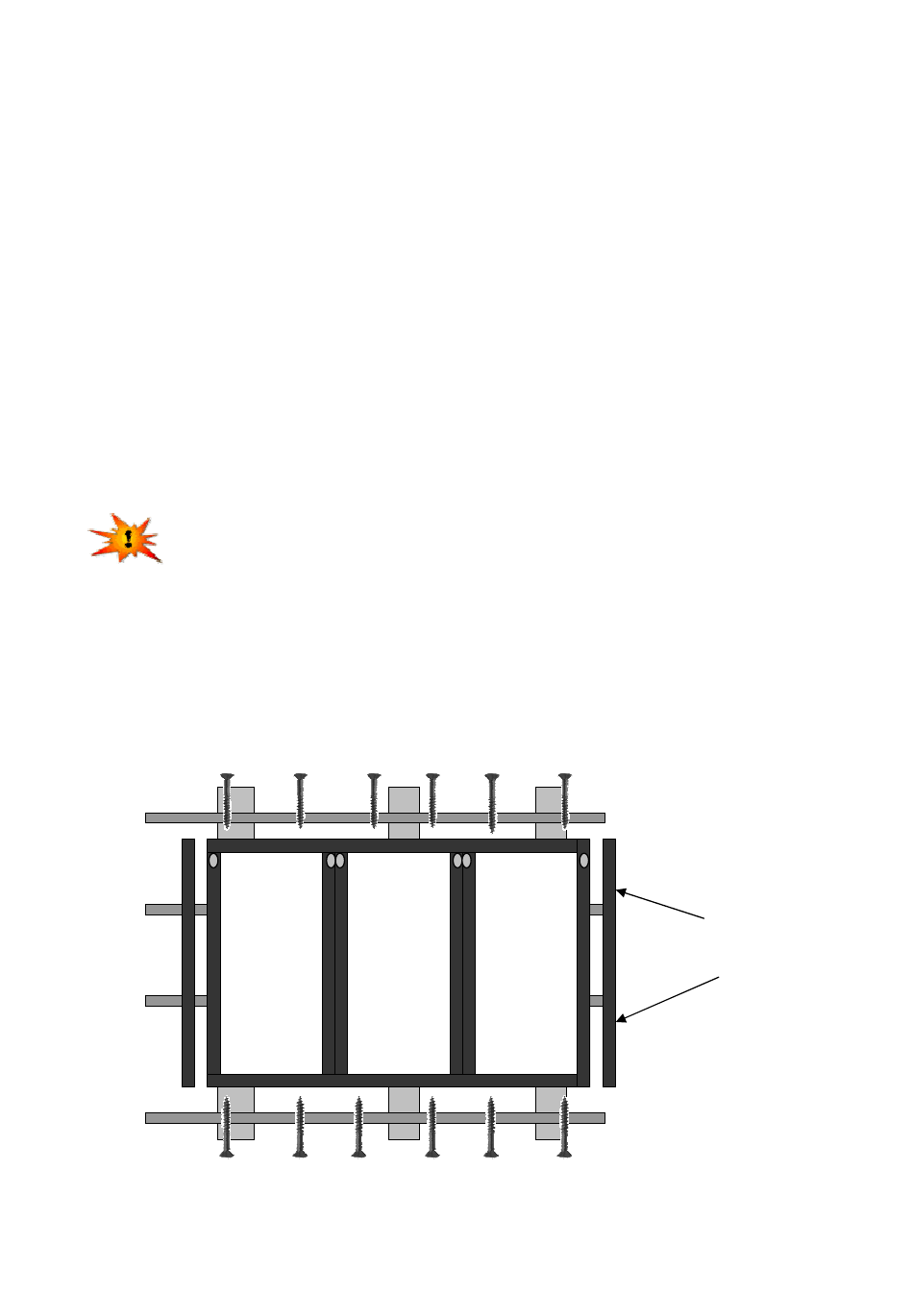

An den Seiten beiliegen-
des Brett aufdoppeln mit
je 2 Spax 4x30mm
