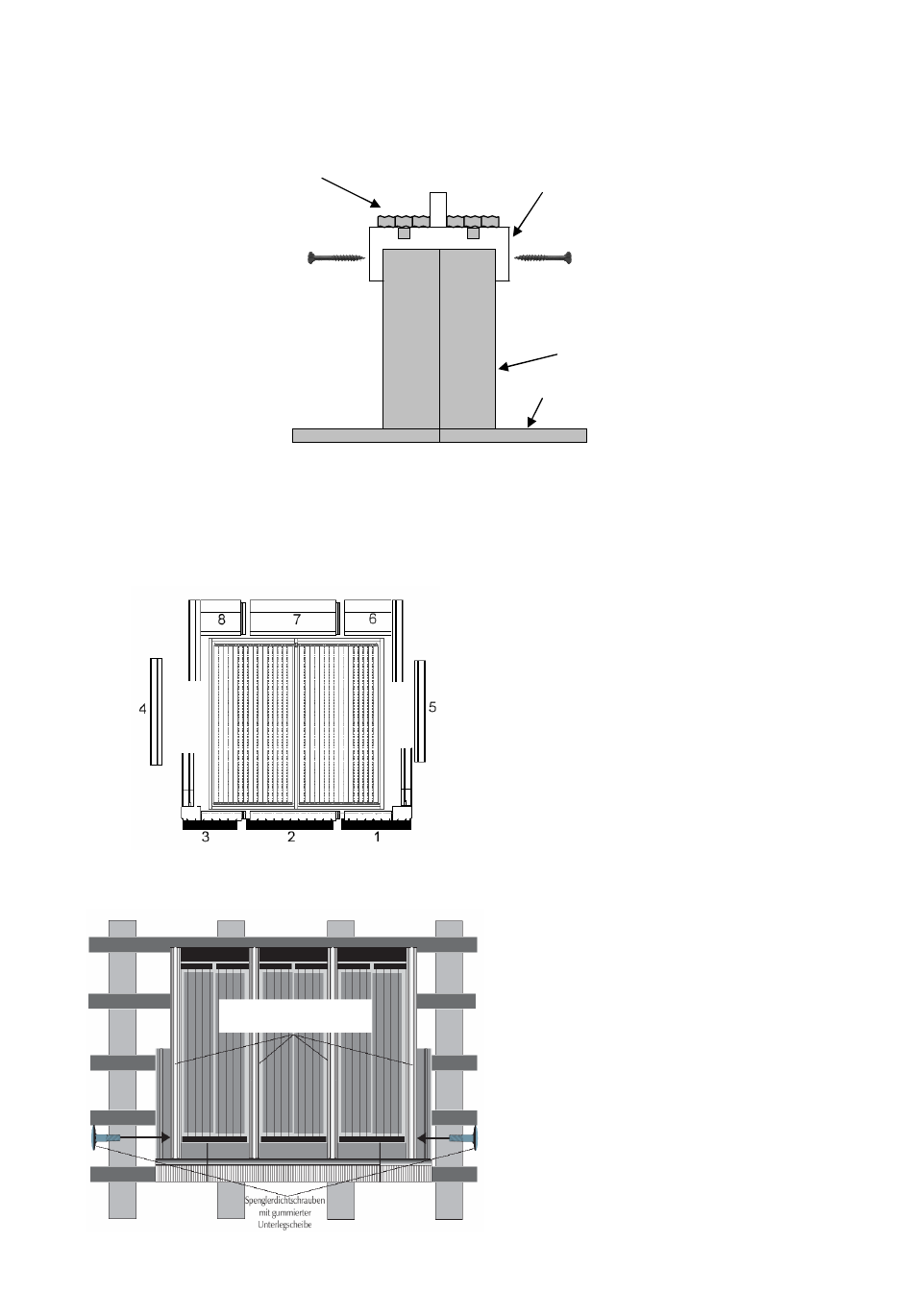

3. Senkrechte Glasleistenauflage montieren

Stecken Sie die Alu-Glasleistenauflage auf den Holzrahmen der Kollektoren und
verschrauben Sie diese von beiden Seiten (siehe Bild).
Glasauflagegummi
je Seite 2 Spax
4x30mm
4. Blecheinfassung
Die Montage der Blecheinfassung beginnt mit dem rechten unteren Außeneck
(1) und geht über 2...8 in dieser Reihenfolge weiter.
Glasleisten-Aluprofile
sunex 10/04 MIK Technische Änderungen vorbehalten
Alu-Glasleistenauflage
je Seite 2 Spax 4x30mm
Holzrahmen
Kollektorrückwand
1. Außenecke unten rechts
2. Erweiterung unten
3. Außenecke unten links
4. linkes Seitenteil
5. rechtes Seitenteil
6. Außenecke oben rechts
7. Erweiterung oben
8. Außenecke oben links
Untere Blecheinfassung
montieren
Zu erst müssen die Bleche 1bis 5
montiert werden. Die Bleche werden
ganz zusammengesteckt und zwi-
schen dem Profil und der unteren
Holzkante eingefädelt. Die Eckbleche
werden seitlich mit dem Kollektor
verschraubt. Hierbei ist es wichtig,
dass die Bleche gegen die untere
Kante des Kollektorfeldes stoßen.
