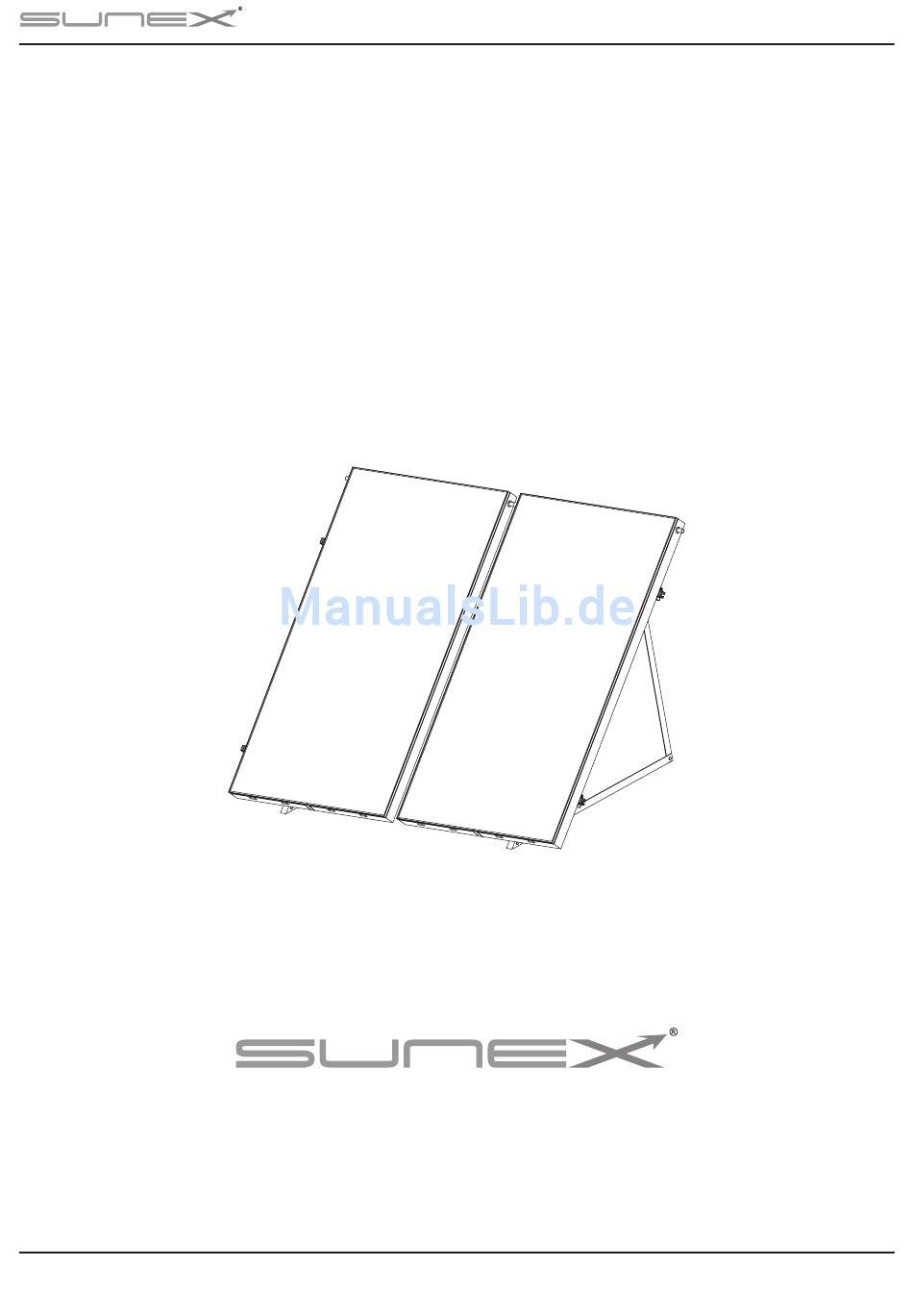

- Seite 1 Nr.: 281 112 100 Flachdachmontageset Flachdachmontageset für 2 Kollektoren AMX 2.0 für 2 Kollektoren AMX 2.0 Dokument Nr. 281112100_ZM.P.AMX.2K.20_DE Exac Nr.: 281 112 100 Technische stand am: 20.01.14 Technische änderungen vorbehalten...
- Seite 2 Nr.: 281 112 100 Aufstellungsliste Menge Pos. Beschreibung Dreieckbasis L=1300 mm (Aluminiumwinkel 40x40x4) 2 St. Dreieck Verstärkebalken L=1840mm ( Aluminiumwinkel 40x40x4) 2 St. Dreieck Vertikalbalken L= 1300 mm ( Aluminiumwinkel 40x40x4) 2 St. Horizontalbalken Aluminium L=2260mm 2 St. Untere Aufhänger 4 St.
- Seite 3 Nr.: 281 112 100 Montage der Konstruktion bestehend aus den elementen Schrauben 1 2 3 und den Horizontalbalken Pos. Beschreibung Dreieckbasis Dreieck Verstärkebalken Dreieck Vertikalbalken Horizontalbalken Untere Aufhänger Obere Aufhänger Sechskantschraube M8x20 Unterlegscheibe Federring Mutter Hammerschraube M8x20 Unterlegscheibe Federring Mutter Schlossschraube M10x30 Unterlegscheibe...
- Seite 4 Nr.: 281 112 100 Montage der Kollektor Aufhänger Mutter M8 Federring Unterlegscheibe Obere Aufhänger Hammerschraube M8x20 Den oberen Aufhänger anbringen und mit der Hammerschrauben M8x20 leicht anziehen Hammerschraube M8x20 Untere Aufhänger Unterlegscheibe Federring Mutter M8 Beachten: Bei der Montage der Aufhänger, sollte der Kollektor mit der unterseite auf den Stützen liegen.
-
Seite 5: Montage Des Kollektors Auf Den Horizontalbalken
Nr.: 281 112 100 Montage des Kollektors auf den Horizontalbalken Den Kollektor auf den Balken montieren, dann den Kollektor nach unten schieben und die Schrauben fest anziehen. Pos. Beschreibung Dreieckbasis Dreieck Verstärkebalken Dreieck Vertikalbalken Horizontalbalken Untere Aufhänger Obere Aufhänger Sechskantschraube M8x20 Unterlegscheibe Federring... - Seite 6 Nr.: 281 112 100 4. Montage des Erweiterungssets Den Verbindungsschaft einschieben in die Horizontalbalken des erweiterungssets Dokument Nr. 281112100_ZM.P.AMX.2K.20_DE Exac Nr.: 281 112 100 Technische stand am: 20.01.14 Technische änderungen vorbehalten...
