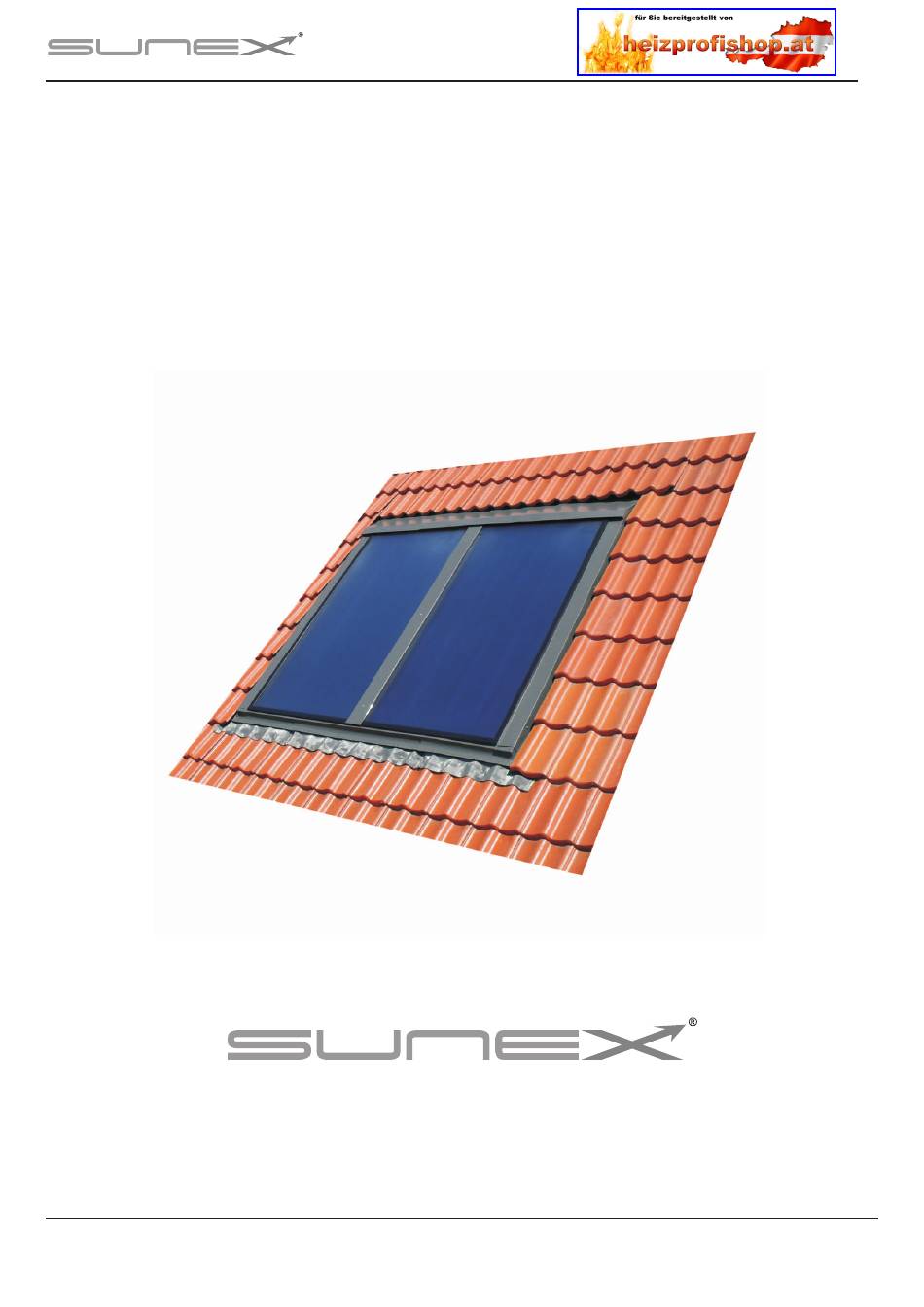

- Seite 1 Montageanleitung der Montageanleitung der Indachkollektoren Indachkollektoren der Serie AMP 4C der Serie AMP 4C...
- Seite 2 Aufstellungsliste 1. Untere Kragenstütze 1 St. 2. Obere Kragen stütze 1 St. 3. Mittlere Rinnen stütze 1 St. 4. Linke Profilstütze 1 St. 5. Rechte Profilstütze 1 St. 6. Untere linke Kragenelement 1 St. 7. Untere rechte Kragenelement 1 St. 8.
- Seite 3 1. Vorbereitung des Dach für die Montage. Eine Zusatztlatte 9 cm über der schon Vorhandenen Latte enbringen Die Dachziegeln an der Montegestelle etnfernen. Latte mit Schrauben an den Dachsparren Montieren In Abstand von 12cm* von der Dachziegelkante die untere Kragenstütze an die Zusatzlatte anbriengen * Der wert ist anders bei jeder Dachart...
- Seite 4 2. Kollektormontage Der Würfel muss sich in der mitte des Ausschnits befinden Den Ersten Kollektor Aufstellen Abstand zwischen der u nteren Kragenstütze und der Latte sollte ungefer 2mm betragen. In falle das der Abstand kleiner ist sollte die Latte herabsetzen werden. Den zweiten Kollektor Aufstellen gleichzeitig die Doppelklemverbindungen anbringen.
- Seite 5 Die Kollektoren mit Hilfe der Lammellen an den Dach befestigen. Montage der oberen Kragenstütze an den Dachsparren Montage der Kreutzverbindung des Kniestücks und der Klemmschraubenkorken...
- Seite 6 3. Verkleidungsmontage Den unteren rechten Kragenelement einschieben und dann die Rechte Profilstütze leicht von oben eingewinkelt einschieben. Mit Schrauben die Profilstütze sichern Das rechte untere Kragenelement an die untere Kragenstütze Anschrauben.
- Seite 7 Den unteren mittleren Kragenelement unter den schon vorhandenen einschieben Die mittlere Kragenrinne an den Dachsparren anbringen Die stelle makieren für den Ausschnit in den Den mittleren Kragenelement die mittlere Rinne eingeschoben wird. mitt der Blechschere anschneiden.
- Seite 8 Den mittleren Kragenelement wieder einschieben Die mittlere Rinne einscheiben und den angeschnittenen teil abbiegen so das mann die mittlere Rinne einschieben kann. Den unteren linken Kregenelement einschieben dann mit Schraube den mittleren Kragenelement befestigen. Die linke Profilstütze von oben leicht angewinkelt einschieben und dann an denn Dachsparren befestigen.
- Seite 9 Das seitliche Profil an die rechte Profilstütze Die rechte Rinne einsetzen und mit Schrauben an den von oben einschieben Dachsparren befestigen Die stelle abmessen an der die rechte Rinne angeschnitten werden muss so das die unter die Kollektorleiste passt. Die rechte Rinne Montieren Den Kragen an der markierten schtelle anschneiden...
- Seite 10 Den angeschnittenen teil der Die mittlere Abdeckrinne Montieren rechten Rinne abbiegen und unter mit Schrauben die mit Versiegelungsunterlegscheiben die Kolektorleiste einscheiben, Die gleichen tätigkeiten auf der sich im set befinden. anderen seite des sets wiederholen Den oberen rechten Kragenelement Den oberen mittleren Kragenelement Montieren und von unten an die obere in den schon vorhandenen rechten oberen Kragenstütze anlegen und mit Schrauben...
- Seite 11 Den oberen linken Kragenelement Die Verbindungselemente in den schon vorhandenen mittleren oberen Abbiegen Kragenelement einscheiben und von unten auf die obere Kragenstütze Montieren. Mit Schrauben mit Versiegelungsunterlegscheiben an den Dachsparren befestigen. Die Dachziegeln wieder einsetzen und die Schürze auf den Ziegeln aufkleben.
