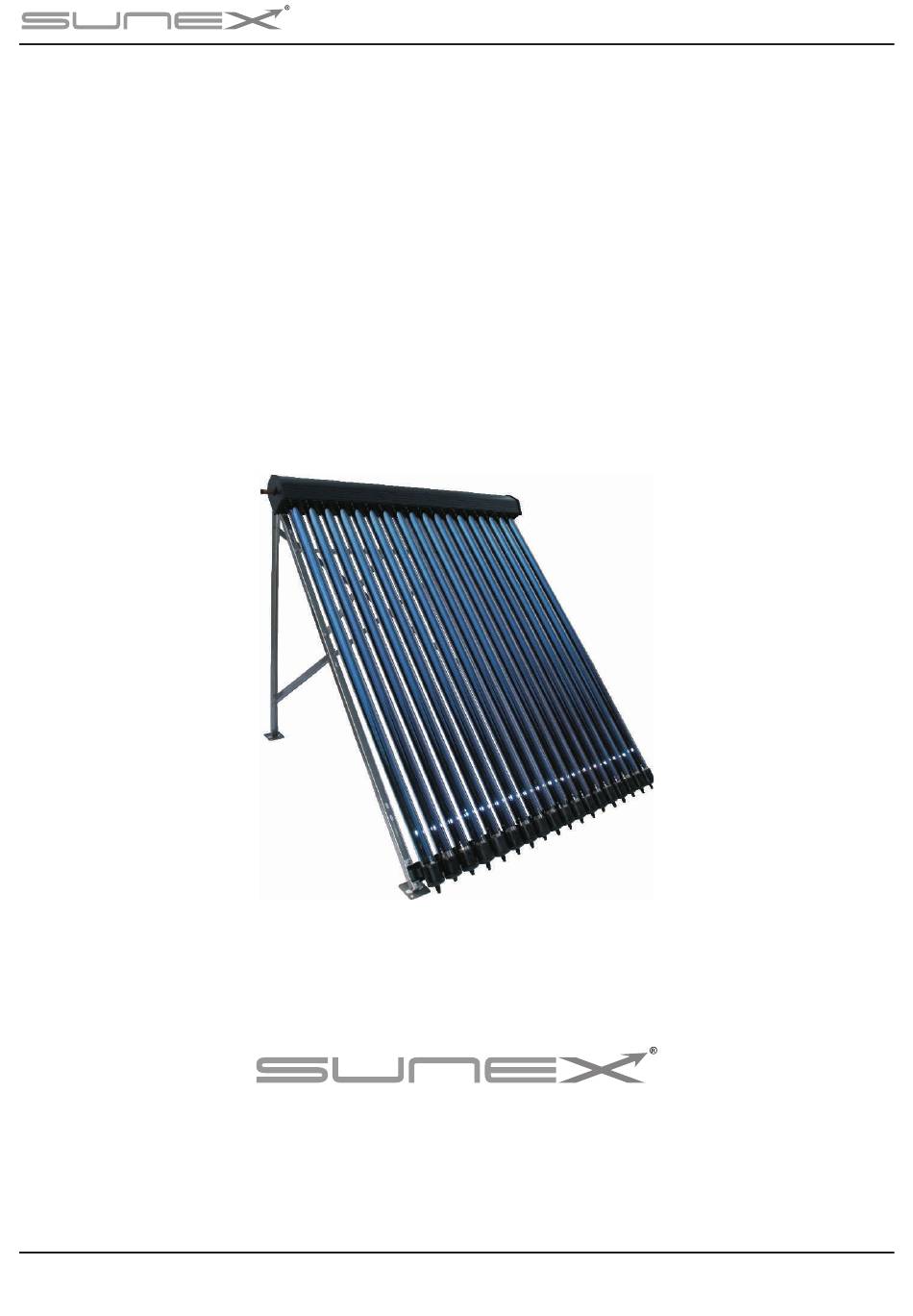

- Seite 1 Nr.: 650 160 027, 650 160 028 Flachdachmontageset Flachdachmontageset für 1 Kollektor HP 22/30 für 1 Kollektor HP 22/30 Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 2 Nr.: 650 160 027, 650 160 028 1. Grundbestandteile. Aufstellungsliste Menge Pos. Beschreibung HP 22 HP 30 Vordere Stütze 2 St. 3 St. Hintere Stütze Quer- Stütze Schräg Stütze Verstärkungsstrebe 2 St. 3 St. Kreuzstrebe 2 St. 4 St. Fuß...
- Seite 3 Nr.: 650 160 027, 650 160 028 2. Zusammenbau des Montagesets . Zur Montage der hinteren Stütze an den Fuß die Schrauben benutzen. Die Elemente des Sets mit Schrauben verbinden. 1 4 5 Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 4 Nr.: 650 160 027, 650 160 028 Im unteren Teil des Montagesets die Vakuumrohr Halterung anbringen. Dazu werden die Montage Elemente verwendet. Den Kollektor von oben einschieben bis zur den Moment dass er auf der Stütze aufliegt. Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 5 Nr.: 650 160 027, 650 160 028 Den Kollektor mit den Montageset verbinden unter Verwendung der Elemente Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 6 Nr.: 650 160 027, 650 160 028 Für die Montage der hinteren Stütze die Schrauben verwenden Die Vakuumrohr Halterung anbringen. Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 7 Nr.: 650 160 027, 650 160 028 Die Vakuumrohr Halterung öffnen. Kupferrohrelement des Rohres mit Paste bestreichen. Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16 Technische änderungen vorbehalten...
- Seite 8 Nr.: 650 160 027, 650 160 028 Das Vakuumrohr mit den Kupferende in den Kollektor einschieben. Das untere Ende des Vakuumrohrs in die Halterung stecken und dann mit der unten befindlichen Schraube fixieren. Den Vorgang für jede nachfolgende Rohr wiederholen. Dokument Nr.: ZM.P.HP.1K.22_650160027.DE Exact Nr.: 650 160 027, 650 160 028 Technischer stand am: 24.06.16...
