Sunex AMX 2.51 Bedinunsgsanleitung
Vorschau anzeigen
Andere Handbücher für AMX 2.51:
- Bedienungsanleitung (4 Seiten) ,
- Anleitung (12 Seiten) ,
- Bedienungsanleitung (6 Seiten)
Quicklinks
Nr.: 283 114 100

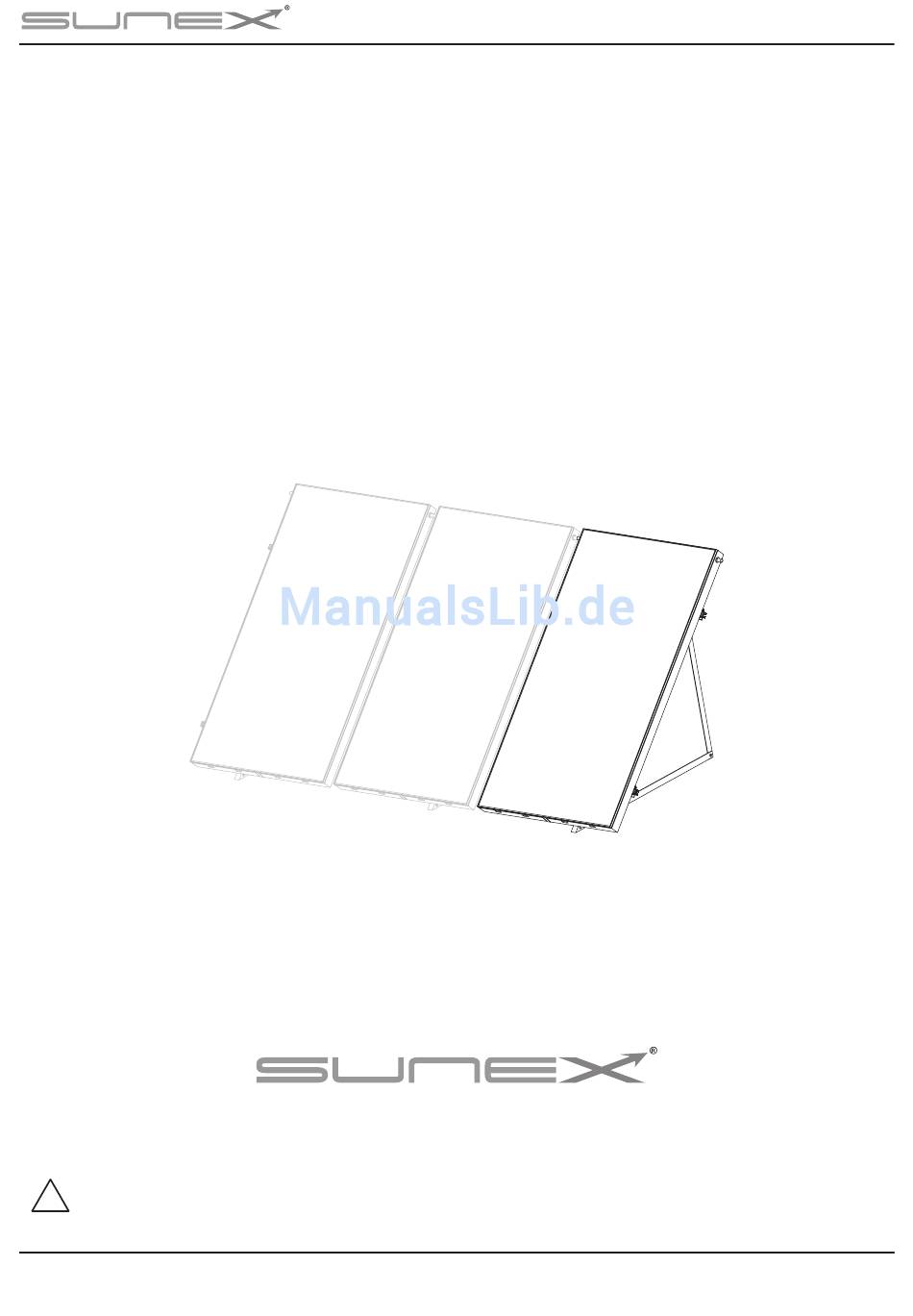

Flachdachmontageset
Flachdachmontageset
für 1 Kollektor AMX 2.51
für 1 Kollektor AMX 2.51
!
Beachten:
Dieses Set dient nur als Erweiterung des Standartmontagesets und
ist entworfen für den Montageset Nr. 283 112 100
Dokument Nr. 283114100_
:
ZMR.P.AMX.1K.251.DE
Exact Nr.: 283 114 100
1
Technischer stand am: 23.01.14
Technische änderungen vorbehalten
Verwandte Anleitungen für Sunex AMX 2.51
Inhaltszusammenfassung für Sunex AMX 2.51
- Seite 1 Nr.: 283 114 100 Flachdachmontageset Flachdachmontageset für 1 Kollektor AMX 2.51 für 1 Kollektor AMX 2.51 Beachten: Dieses Set dient nur als Erweiterung des Standartmontagesets und ist entworfen für den Montageset Nr. 283 112 100 Dokument Nr. 283114100_ ZMR.P.AMX.1K.251.DE Exact Nr.: 283 114 100 Technischer stand am: 23.01.14...
- Seite 2 Nr.: 283 114 100 Aufstellungsliste Menge Pos. Beschreibung 1 St. Dreieckbasis L=1545 mm (Aluminiumwinkel 40x40x4) Dreieck Verstärkebalken L=2184mm ( Aluminiumwinkel 40x40x4) 1 St. Dreieck Vertikalbalken L= 1545 mm ( Aluminiumwinkel 40x40x4) 1 St. Horizontalbalken Aluminium L=1190mm 2 St. Untere Aufhänger 2 St.
- Seite 3 Nr.: 283 114 100 Montage der Konstruktion bestehend aus den elementen Schrauben 1 2 3 und den Horizontalbalken Pos. Beschreibung Dreieckbasis Dreieck Verstärkebalken Dreieck Vertikalbalken Horizontalbalken Untere Aufhänger Obere Aufhänger Sechskantschraube M8x20 Unterlegscheibe Federring Mutter Hammerschraube M8x20 Unterlegscheibe Federring Mutter Schlossschraube M10x30 Unterlegscheibe...
- Seite 4 Nr.: 283 114 100 2. Montage des Erweiterungssets Den Verbindungsschaft einschieben in die Horizontalbalken des erweiterungssets Dokument Nr. 283114100_ ZMR.P.AMX.1K.251.DE Exact Nr.: 283 114 100 Technischer stand am: 23.01.14 Technische änderungen vorbehalten...
