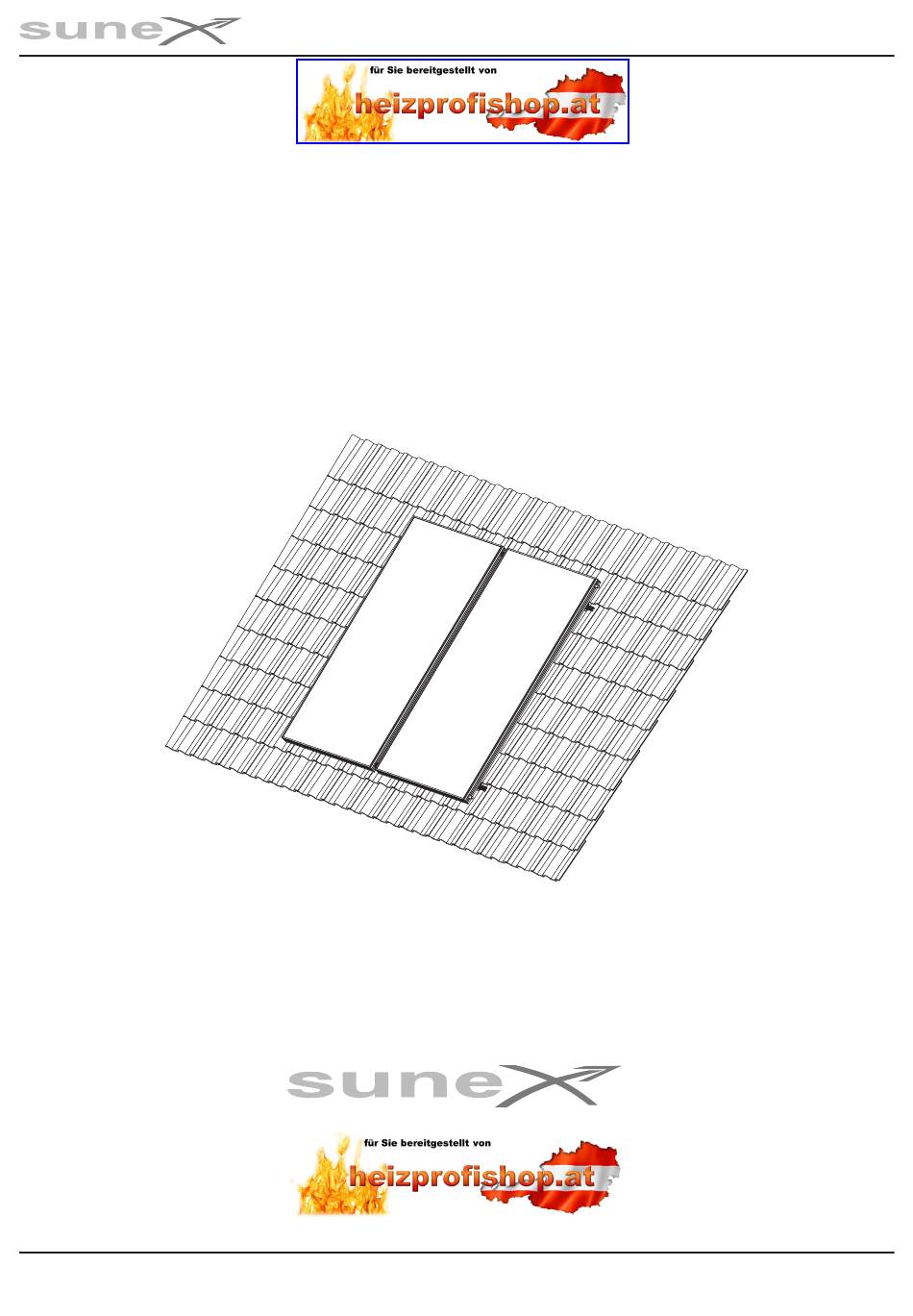

- Seite 1 Nr.: 283 102 301 ® Aufdachmontageset Standard Aufdachmontageset Standard für 2 Kollektoren NX 2.5 f r 2 Kollektoren NX 2.5 ü ® Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
- Seite 2 36 St. Verbindungsschaft 2 St. Hammerschraube (Edelstahl) M8x20 + Unterlegscheibe + Federring 8 Sätze + Mutter Verbindungsschaften werden bei der Erweiterung genutzt (Seite 6) Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
- Seite 3 ® 1. Vorbereitung des Dachs für die Montage. Die Dachziegeln an den angezeigten stellen etnfernen. Die Haken anbringen und dan die Dachziegeln wider einsetzen. Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
- Seite 4 Stützen liegen. Es ist verboten den Kollektor auf den Kanten oder auf Den unteren Aufhänger anbringen und mit der Scheibe auf den Stützen legen. Hammerschrauben M8x20 fest anziehen Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
- Seite 5 + Federring + Mutter Schlossschraube (Edelstahl) M10x30 + Unterlegscheibe + Federring + Mutter Gewindestift 6x50 Hammerschraube (Edelstahl) M8x20 + Unterlegscheibe + Federring + Mutter Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
- Seite 6 Nr.: 283 102 301 ® 5. Montage des Erweiterungssets. Den Verbindungsschaft einschieben in die Horizontalbalken des erweiterungssets Dokument Nr.: ZM.S.NX.2K.25.ST_ 283102301 Exac Nr.: 283 102 301 Technische stand am: 30.08.11 Technische änderungen vorbehalten...
