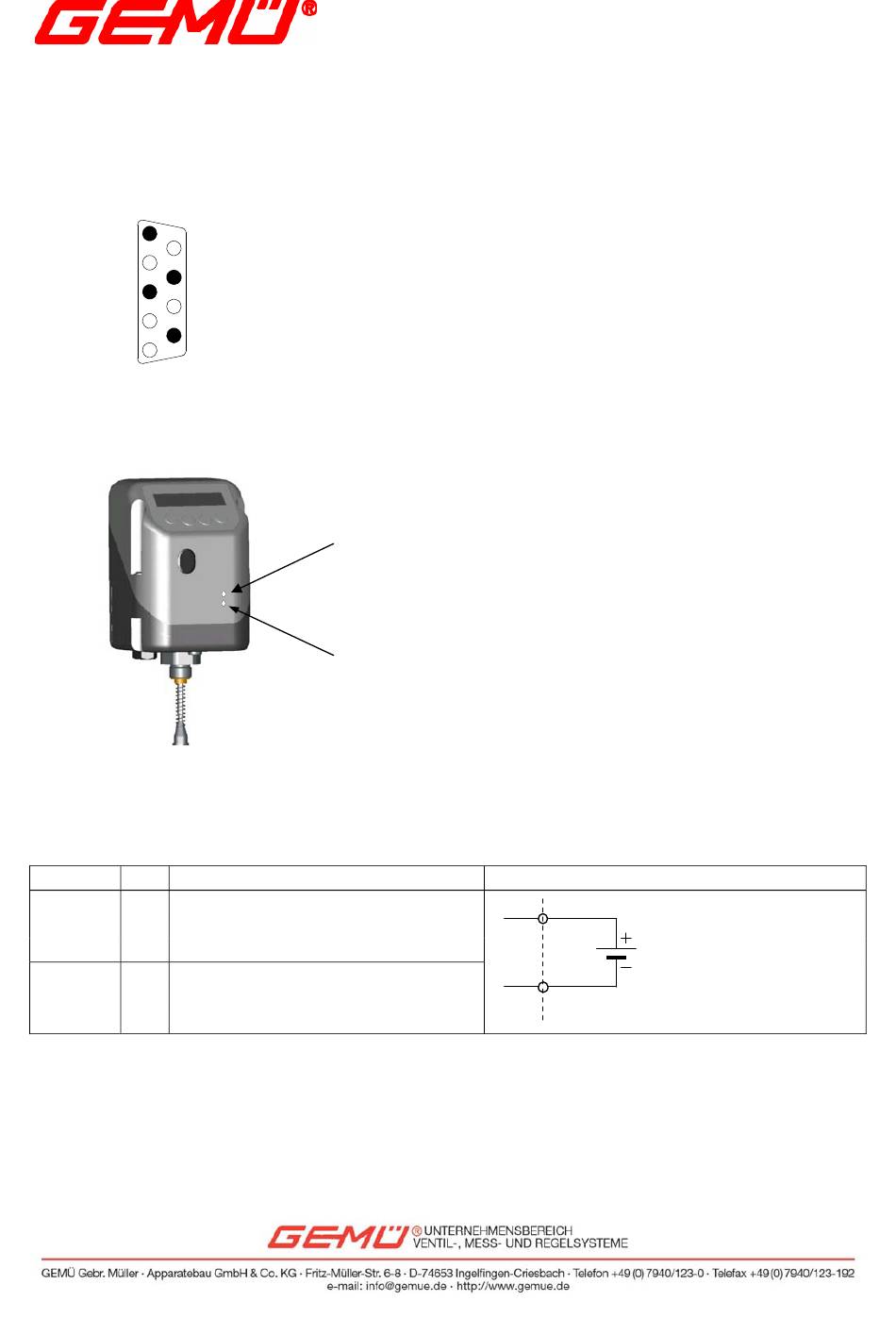

Rs-485; Profibus-Dp Status Led; Versorgungsspannung - Gemü 3030 mFlow Betriebsanleitung

2.2.

RS-485

5
DGND
9
4
8
RxD/TxD-N
3
RxD/Txd-P
7
2
6
VP +5
1
2.3.

Profibus-DP Status LED

2.4.

Versorgungsspannung

Stecker Pin Signalname
X1 1 24V DC Versorgungsspannung
X1 3 GND
Betriebsanleitung Profibus-DP
Magnetisch - Induktiver Durchflussmesser GEMÜ
3030 mFlow
Profibus-DP Status LED
Leuchtet rot – keine Busanbindung
Leuchtet nicht – Busanbindung i.O.
Keine Funktion bei Profibus DP
Beschaltung
Intern extern
24V DC Spannungs-
versorgung
4/38
