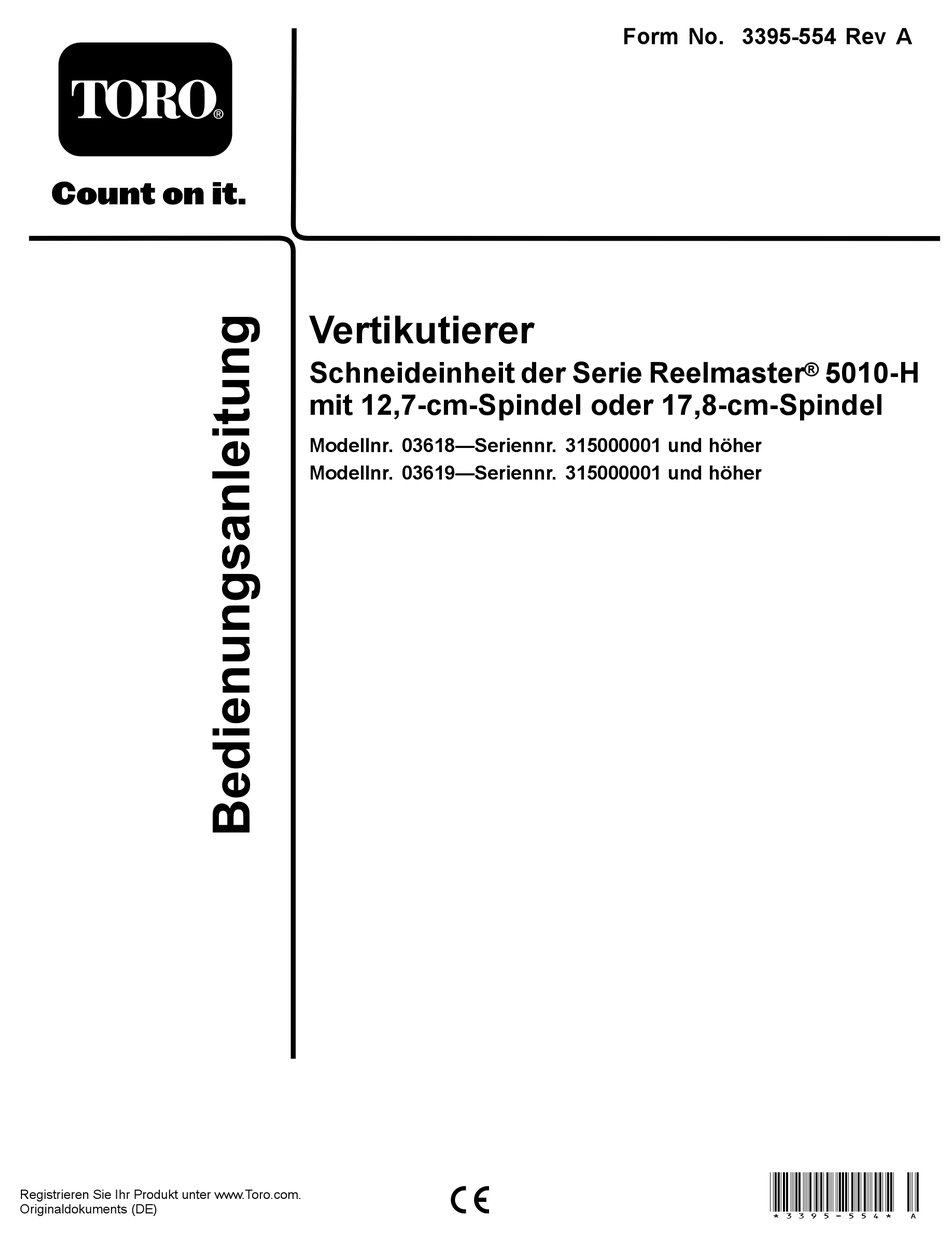

Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Vertikutierer
Schneideinheit der Serie Reelmaster
mit 12,7-cm-Spindel oder 17,8-cm-Spindel
Modellnr. 03618—Seriennr. 315000001 und höher
Modellnr. 03619—Seriennr. 315000001 und höher
Form No. 3395-554 Rev A
*3395-554* A
®
5010-H
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Reelmaster 5010-H Series
Inhaltszusammenfassung für Toro Reelmaster 5010-H Series
- Seite 1 Form No. 3395-554 Rev A Vertikutierer Schneideinheit der Serie Reelmaster ® 5010-H mit 12,7-cm-Spindel oder 17,8-cm-Spindel Modellnr. 03618—Seriennr. 315000001 und höher Modellnr. 03619—Seriennr. 315000001 und höher *3395-554* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Wartung ...............12 Händlers oder Registrierung des Produkts kontaktieren. Einfetten des Vertikutierers ........12 Entfernen der Vertikutiermesser von der Welle Wenden Sie sich an den Toro Vertragshändler oder ................12 Kundendienst, wenn Sie eine Serviceleistung, Toro Montieren der neuen Vertikutiermesser .....13 Originalersatzteile oder weitere Informationen benötigen. -
Seite 3: Sicherheit
• Lesen, verstehen und befolgen Sie vor dem Start alle Anweisungen in der Bedienungsanleitung, bevor Sie die • Verlassen Sie sich auf Toro Originalersatzteile, um Ihre Vertikutierer einsetzen. Investition am besten zu schützen und die optimale • Die Zugmaschine oder die Vertikutierer dürfen niemals Leistung Ihres Toro Gerätes nicht zu beeinträchtigen. -
Seite 4: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. 93-6688 1. Warnung: Lesen Sie 2. Verletzungsgefahr für die Anleitung, bevor Hände und Füße: Stellen Sie Wartungsarbeiten Sie den Motor ab und durchführen. -
Seite 5: Medien Und Zusätzliche Artikel
Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Vertikutierer Prüfen des Vertikutierers. Transportrollen Montieren der Transportrollen. Splint O-Ring Anbringung von O-Ring und Schmiernippel . Gerader Schmiernippel Anbringen der Ansatzschraube (nur Ansatzschraube RM5010-Hybrid). -
Seite 6: Prüfen Des Vertikutierers
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Hinweis: Wenn Sie den Vertikutierer kippen müssen, um an die Vertikutiermesser zu gelangen, sollten Sie den Ständer Montieren der Transportrollen (der mit der Zugmaschine geliefert wurde) verwenden, siehe Bild Für diesen Arbeitsschritt erforderliche Teile: Transportrollen... -
Seite 7: Anbringung Von O-Ring Und Schmiernippel
3. Wenn die Spindelmotor-Seitenplatte keine Schrauben hat, bringen Sie welche an (Bild 4. Befestigen Sie den O-Ring am Spindelmotor (Bild Hinweis: Das Bild zeigt den Elektromotor; diese Anbringung von O-Ring und Schritte gelten auch für den Hydraulikmotor. Schmiernippel Für diesen Arbeitsschritt erforderliche Teile: O-Ring Gerader Schmiernippel Verfahren... -
Seite 8: Montieren Des Endballasts (Nur Modell 03618)
Der Vertikutierer kann an jeder der fünf Stellen an der Zugmaschine montiert werden. In Bild Bild 4 ist die Ausrichtung des Antriebsmotors für jede Stelle abgebildet. An allen Stellen, an denen der Motor am rechten Ende des Vertikutierers montiert werden muss, müssen Sie ein Gegengewicht am linken Ende des Vertikutierers installieren. -
Seite 9: Einstellen Des Hinteren Grasschutzbleches
3. Drehen Sie die Einstellschraube an jeder Schnitthöhenhalterung (Bild 9) so ein, dass die Messerspindeln an beiden Enden die flache Oberfläche berühren. Einstellen der Rollenabstreifer Hinweis: Die Vertikutiermesser nutzen sich ab, und daher nimmt der Durchmesser der Spindeln ab und die Einstellung ändert sich. -
Seite 10: Montieren Der Vertikutierspindel
Produktübersicht • Senken Sie die die Rollenhalterung ab, bevor Sie den Vertikutierer auf den Werkstattboden absenken. Technische Daten • Heben Sie die Rollenhalterung an, wenn der Vertikutierer in die Betriebsstellung angehoben ist. Modell Nettogewicht 3. Befestigen Sie die Transportrollenhalterung mit einem 03618 Ohne Endballast: Splint am Seitenplattenbolzen. -
Seite 11: Betrieb
Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Schulungszeitraum Vor dem Einsatz der Vertikutierspindeln sollten Sie die Leistung der Spindeln an der gewünschten Einstellung beurteilen. Ermitteln Sie in einem geräumten, nicht verwendeten Bereich, ob Sie die gewünschten Ergebnisse erzielen. -
Seite 12: Wartung
Wartung Entfernen der Vertikutiermes- ser von der Welle Einfetten des Vertikutierers 1. Befestigen Sie das Ende der Vertikutiererwelle, die nur eine Scheibe und Mutter hat, in einem Schraubstock. Jeder Vertikutierer hat 5 Schmiernippel (Bild 12), die wöchentlich mit Nr. 2 Allzweckschmierfett auf Lithiumbasis 2. -
Seite 13: Montieren Der Neuen Vertikutiermesser
ein Einbau bereitgestellt, um die richtige Helix für die Vertikutierspindel zu erhalten. Montieren der neuen Vertikutiermesser 1. Montieren Sie ein Messer (Bild 14). 2. Montieren Sie ein großes Distanzstück. 3. Invertieren Sie die Messerspindeln nicht beim Einbau auf der Spindelwelle. Hinweis: Wenn die Messer invertiert sind, werden die benutzten Messer (gerundet) mit den scharfen Enden der nicht verwendeten Messer vermischt. -
Seite 14: Optionaler Messerabstand
Optionaler Messerabstand Messerabstand von 12,7 mm für Modell 03618 Wenn Sie die Konfiguration des Vertikutierers vom Standardabstand von 19,1 mm auf 12,7 mm ändern möchten, benötigen Sie zusätzlich 34 Distanzstücke, Bestellnummer 17-1580, und zusätzlich 10 Karbidmesser, Bestellnummer 106-6355, oder zusätzlich 10 normale Messer und Bestellnummer 17-1590 (Bild 15). -
Seite 15: Warten Der Rolle
Warten der Rolle der Rollen benötigt werden. Der Werkzeugkasten zum Überholen der Rolle enthält alle Werkzeuge und die Für das Warten der Rolle ist ein Kit zum Überholen der Installationsanweisungen, die für eine Überholung der Rollen Rolle, Bestellnummer 114-5430, und ein Werkzeugkasten, mit dem Kit zum Überholen der Rollen benötigt werden. - Seite 16 Hinweise:...
- Seite 17 Hinweise:...
-
Seite 18: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 19 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 20 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
