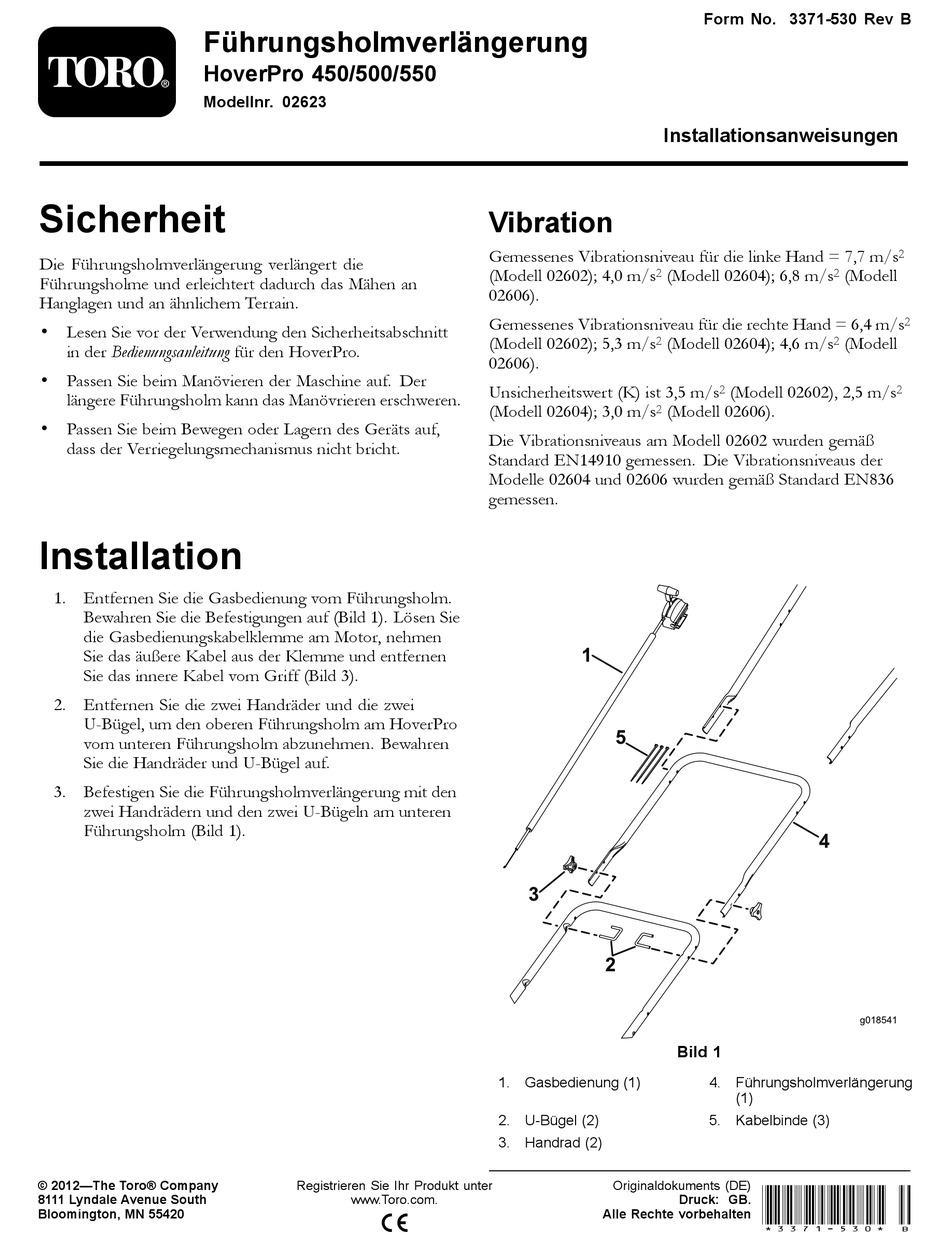

Toro HoverPro 450 Installationsanweisungen

Führungsholmverlängerung
HoverPro 450/500/550
Modellnr. 02623
Sicherheit
Die Führungsholmverlängerung verlängert die
Führungsholme und erleichtert dadurch das Mähen an
Hanglagen und an ähnlichem Terrain.
•
Lesen Sie vor der Verwendung den Sicherheitsabschnitt
in der Bedienungsanleitung für den HoverPro.
•
Passen Sie beim Manövieren der Maschine auf. Der
längere Führungsholm kann das Manövrieren erschweren.
•
Passen Sie beim Bewegen oder Lagern des Geräts auf,
dass der Verriegelungsmechanismus nicht bricht.
Installation
1. Entfernen Sie die Gasbedienung vom Führungsholm.
Bewahren Sie die Befestigungen auf (Bild 1). Lösen Sie
die Gasbedienungskabelklemme am Motor, nehmen
Sie das äußere Kabel aus der Klemme und entfernen
Sie das innere Kabel vom Griff (Bild 3).
2. Entfernen Sie die zwei Handräder und die zwei
U-Bügel, um den oberen Führungsholm am HoverPro
vom unteren Führungsholm abzunehmen. Bewahren
Sie die Handräder und U-Bügel auf.
3. Befestigen Sie die Führungsholmverlängerung mit den
zwei Handrädern und den zwei U-Bügeln am unteren
Führungsholm (Bild 1).
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Vibration
Gemessenes Vibrationsniveau für die linke Hand = 7,7 m/s
(Modell 02602); 4,0 m/s 2 (Modell 02604); 6,8 m/s
02606).
Gemessenes Vibrationsniveau für die rechte Hand = 6,4 m/s
(Modell 02602); 5,3 m/s 2 (Modell 02604); 4,6 m/s
02606).
Unsicherheitswert (K) ist 3,5 m/s
(Modell 02604); 3,0 m/s 2 (Modell 02606).
Die Vibrationsniveaus am Modell 02602 wurden gemäß
Standard EN14910 gemessen. Die Vibrationsniveaus der
Modelle 02604 und 02606 wurden gemäß Standard EN836
gemessen.
1
5
3
2
1. Gasbedienung (1)
2. U-Bügel (2)
3. Handrad (2)
Originaldokuments (DE)
Alle Rechte vorbehalten *3371-530* B
Form No. 3371-530 Rev B
2 (Modell
2 (Modell
2
(Modell 02602), 2,5 m/s
4
Bild 1
4. Führungsholmverlängerung
(1)
5. Kabelbinde (3)
Druck: GB.
2
2
2
g018541
