13.3 Wymiana zestawu części
naprawczych SLN

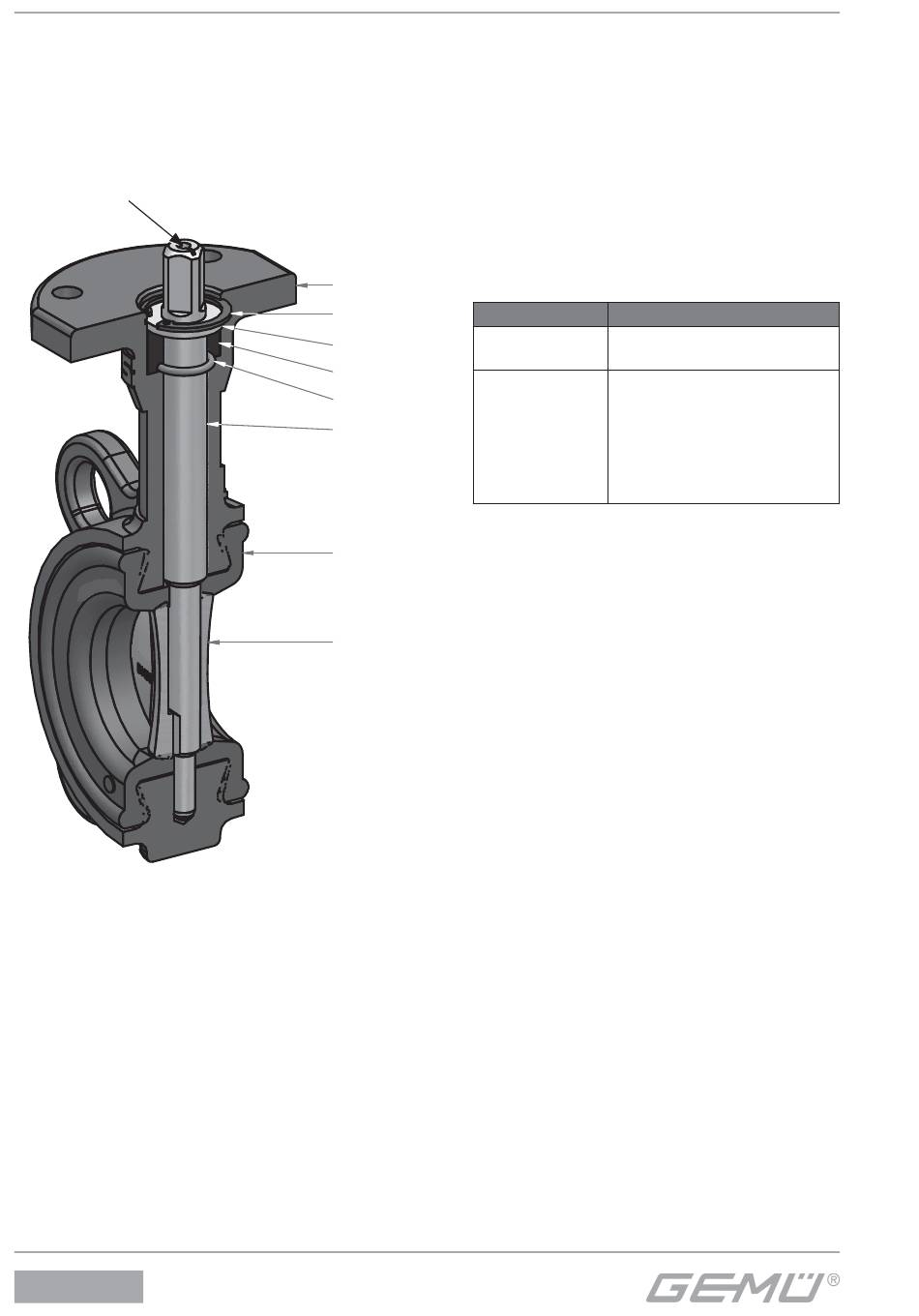

13.3.1 DN 25 - 100
WPUST "A" (pozycja
dysku przepustnicy)
Demontaż uszczelki odcinającej
1. Zdejmowanie sprężynującego
pierścienia osadczego 8.
2. Ustawić dysk przepustnicy 6 w pozycji
otwartej.
3. Wyjąć wałek napędowy 4, pierścień
uszczelniający o przekroju okrągłym 3,
tulejka 2 i dolną podkładkę 9.
4. Wyjąć dysk przepustnicy 6.
5. Usunąć po jednej stronie armatury
z gniazda korpusu krawędzie ścięte
pierścienia samouszczelniającego
uszczelki odcinającej 5.
6. Złożyć uszczelkę gniazda i wyjąć z boku
z obudowy armatury.
D480
Montaż uszczelki odcinającej
Montaż uszczelki odcinającej odbywa się w
odwrotnej kolejności. Należy przestrzegać:
1. Przed montażem oczyścić wszystkie
części. Stosować spray silikonowy,
aby ułatwić montaż wałków, dysku
przepustnicy i uszczelki odcinającej.
2. W zależności od wykonania do
wałka, dysku przepustnicy i uszczelki
odcinającej stosować odpowiedni smar,
1
aby ułatwić montaż.
8
Wersja
9
Standard
2
Nie zawiera
3
substancji
4 reagujących
z lakierami
(Nr K 0101 lub
oznaczenie
specjalne)
3. Otwory uszczelki odcinającej muszą
5
pokrywać się z otworami montażowymi
wałków w obudowie
4. Aby ułatwić wsuwanie, wprowadzić dysk
przepustnicy 6 w pozycji otwartej.
6
5. Zamontować wałek napędowy 4
otwartego dysku przepustnicy (wpust "A"
wskazuje pozycję dysku przepustnicy).
6. Założyć pierścień uszczelniający o
przekroju okrągłym 3 i tulejkę 2.
7. Ustawić wałek 4 w pozycji krańcowej.
8. Założyć podkładkę 9 i sprężynujący
pierścień osadczy 8.
9. Otworzyć i zamknąć armaturę kluczem
płaskim i skontrolować poprawny montaż
oraz właściwe działanie.
48 / 72
Środki smarne
Dow Corning Molykote 111
®
Compound
Klübersynth VR 69-252 N
