Der Niveausensor THE COOL ONE ist in drei unterschiedlichen
Versionen (Typ 1–3) erhältlich (s. Abb. 1).
Typ 1 und 2 hat einen klemmbaren Einschraubkörper (G 3/4), mit
dem durch Verschieben des Sondenrohres im Einschraubkörper
die individuelle Ansprechlänge für den jeweiligen Behälter ein-
gestellt werden kann. Diese beiden Typen eignen sich besonders
für den Einbau oberhalb eines Flüssigkeitsspiegels. (S. Abb. 1
und Kap. 4 „Installation")
Typ 3 ist für den Einbau seitlich und unterhalb eines Flüssigkeits-
spiegels vorgesehen. Dieser Niveausensor hat ein festes Ein-
schraubstück (G 3/8), und die Ansprechlänge kann nicht variiert
werden. (S. Abb. 1)
Typ 1
8
M12 Stecker
Sondenlänge
eingeprägt
SW 27
G 3/4
Sondenrohr
Kaltleiter
Ansprechpunkt
Ø16

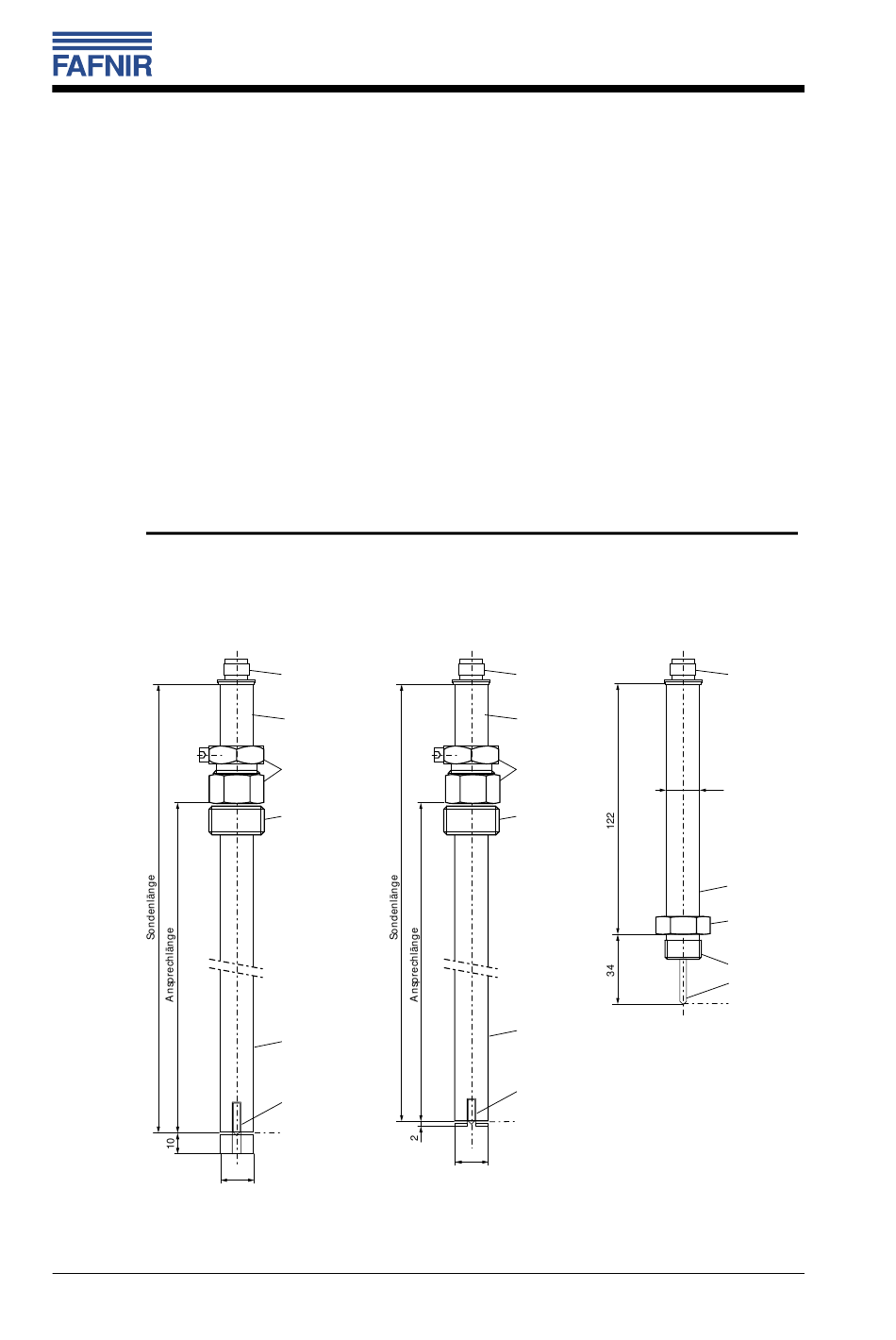

Abb. 1: THE COOL ONE (Typ 1–3) – Aufbau
Typ 2
M12 Stecker
Sondenlänge
eingeprägt
SW 27
G 3/4
Sondenrohr
Kaltleiter
Ansprechpunkt
Ø16
Typ 3
M12 Stecker
Ø16
Sondenrohr
SW 22
G 3/8
Kaltleiter
Ansprechpunkt
