12
THE COOL ONE
T1
PIN 2 = Relais 1 ist im eingetauchten Zustand angezogen
PIN 4 = Relais 2 ist im ausgetauchten Zustand angezogen
+T
Ausgang: max. 80 mA

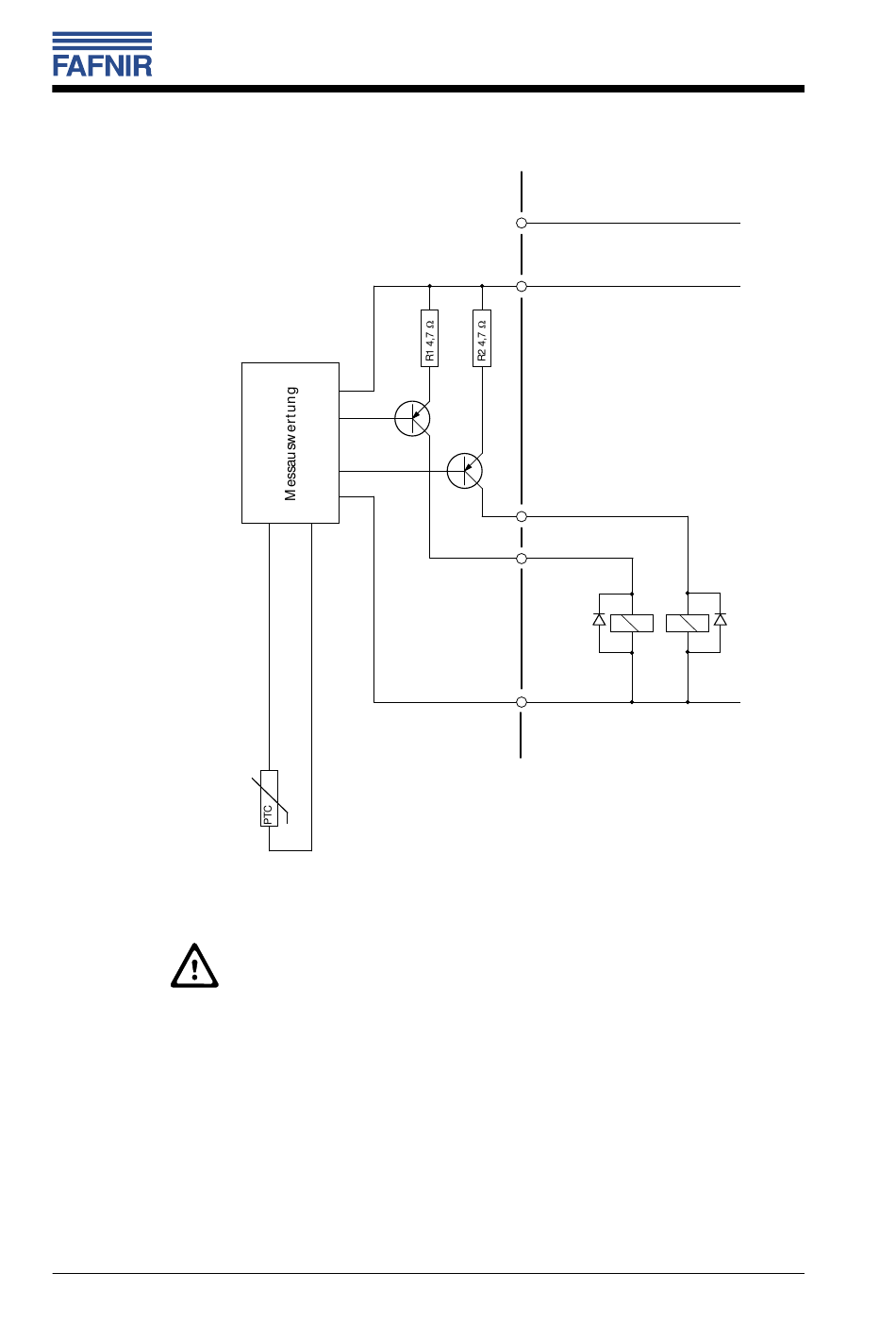

Abb. 3b: Anschlussplan – Beispiel
Vor Inbetriebnahme des Niveausensors sind alle möglichen
Geräte des Grenzwertmelders auf richtigen Anschluss und
ordnungsgemäße Funktion zu prüfen. Außerdem muss die
elektrische Versorgung auch der nachgeschalteten Geräte
kontrolliert werden.
5
1
T2
4
schwarz
weiß
2
Relais 1
D1
3
blau
grün/gelb
braun
+
Relais 2
D2
-
THE COOL ONE
