Indirekte Fernwärmestationen, Wandhängend; Beispiele Für Wandhängende Anlagen Bis Ca. 20Kw; Artikelnummer 10810.26 Ph 4 - Meibes 10810.26 PH 4/14 Technische Information Für Montage Und Betrieb

Inhalt
5. indirekte Fernwärmestationen, wandhängend
5.1 Beispiele für wandhängende Anlagen bis ca. 20 kW
Varianten der Parameter und Einbauteile der Anlagen möglich. Bitte mit ausgefüllter
Anfragebogen zu senden.

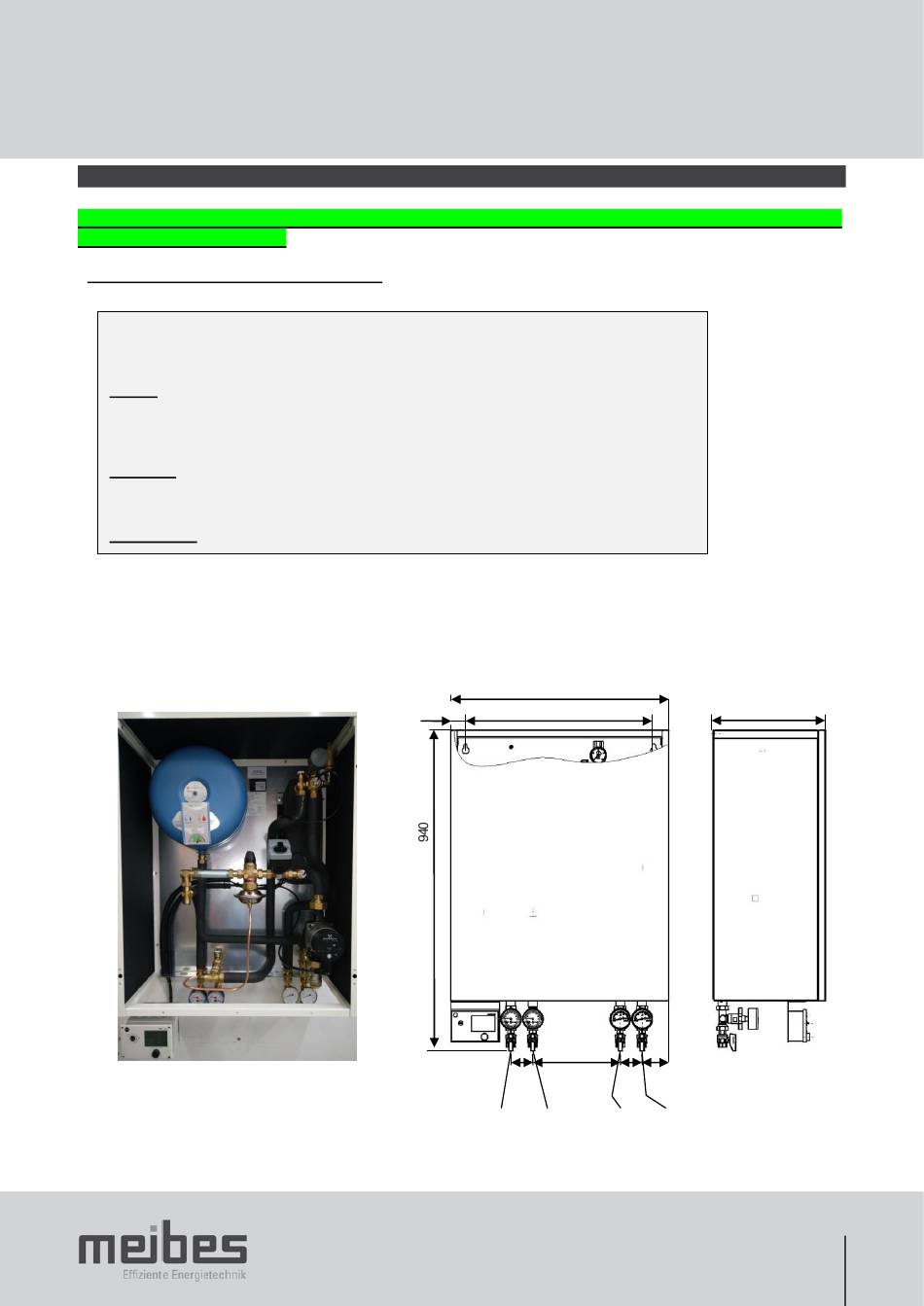

5.1.1 Artikelnummer 10810.26 PH 4/14

Weiße Metallverkleidung
Maße (L/H/T) in mm:
Arbeitsbereich Temperatur:
Maximale Luftfeuchtigkeit: 65%
primär:
Temperaturstufen:
Druckstufe:
Rohrdimension:
sekundär:
Temperaturstufen:
Druckstufe:
Rohrdimension:
Einspeisung:
Hauptbestandteile :
Gehäuse, Kugelhähne, Passstück für Wärmemengenzähler, Differenzdruckregler/ Durchflussbegrenzer, Motorstellventil mit
Antrieb, Umwälzpumpe, Wärmetauscher aus Edelstahlplatten, Schmutzfängern, Thermometer, Thermo-/Manometer,
Sicherheitsventil, Entlüftungsautomat, Ausdehnungsgefäß, Regelung, Außentemperaturfühler beigelegt, mit werksseitiger
Wärmedämmung der Wellrohrschläuche und des Wärmeübertragers.
Legende
VL Vorlauf
RL Rücklauf
FW Fernwärme
HK Heizkreis
650/940/330
min. 5 – max. 30°C
max. 110°C, min. 70°C
10 kW (bei 80/47°C, min. 33 K (primär)
PN 10
DN 15 (1/2"IG)
65/45°C, 20 K Spreizung
PN 6
DN 15 (1/2"IG)
230V AC, 50Hz, 10A
45
FWRL FWVL
650
560
80
260
65
65
HKVL HKRL
330
9
