Meibes 10810.26 PH 4/14 Technische Information Für Montage Und Betrieb Seite 14

5. indirekte Fernwärmestationen, wandhängend

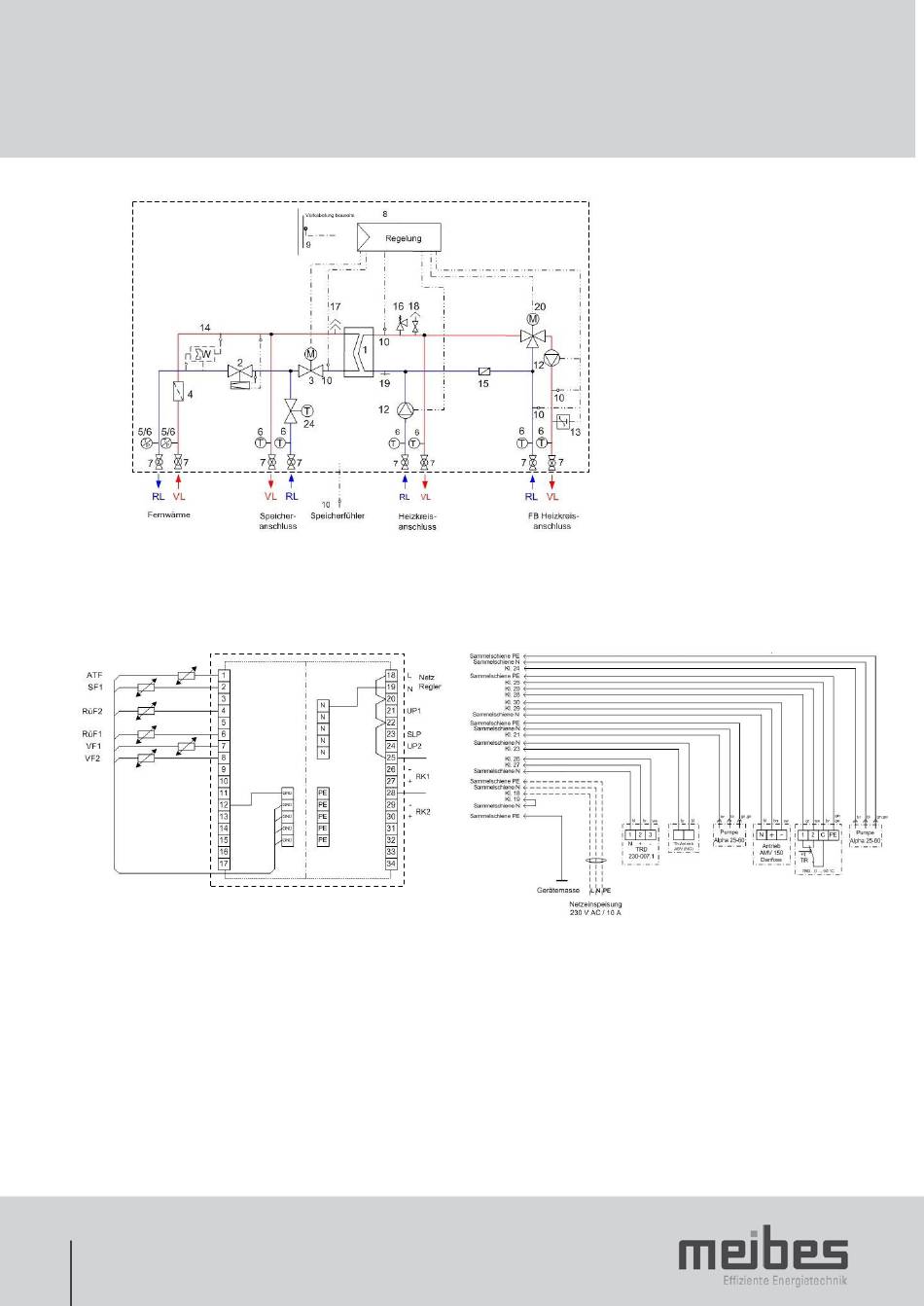

Prinzipschema 10810.26 PHF 3.2 :
Elektrische Anschlüsse :
Reglertyp: Samson TROVIS 5573,
Anlagenkennziffer: Anlage 4.5
Temperaturfühler
Die Messfühlerverdrahtung erfolgt direkt auf die Anschlussleiste
des Reglersockels.
Belastbarkeit der Schaltausgänge für Pumpe (Relaiskontakt):
max. 250 V AC; 2 A
Schutzart bei:
Temperaturfühler:
14
Reglerfront
-Regler ungeschützt IP 40
-Regler im Gehäuse IP 65
Pt 1000 Sensoren
Legende
VL Vorlauf
RL Rücklauf
1 Wärmeübertrager
2 Differenzdruck-/
Volumenstrombegrenzer
3 Motorstellventil
4 Schmutzfänger
5 Manometer
6 Thermometer
7 Kugelhahn
8 Regelung
9 Außentemperaturfühler
10 Temperaturfühler
12 Pumpe
16 Sicherheitsventil
17 Entlüftung
18 Entlüftungsautomat
19 Ausdehnungsgefäß
24 Ventil m. thermischen Antrieb
Feldgeräte
Legende
Temperaturfühler
ATF Außentemperaturfühler
SF1 Speicherfühler 1(unten setzen)
VF1 Vorlauffühler (RK1)
VF2 Vorlauffühler (RK2) FBHzg
RüF1 Rücklauffühler (RK1)
RüF2 Rücklauffühler (RK2) FBHzg
Schaltausgänge
UP1 Heizkreispumpe
UP2 Heizkreispumpe FBHzg
SLP Thermischer Antrieb
ZP Zirkulationspumpe (optional)
RK1 Antrieb Primärregelventil HK1
RK2 Antrieb Primärregelventil WWB
