Artikelnummer Tab2520(-40)-Kv-11-001 Modulbauweise - Meibes 10810.26 PH 4/14 Technische Information Für Montage Und Betrieb

Inhalt
5. indirekte Fernwärmestationen, wandhängend

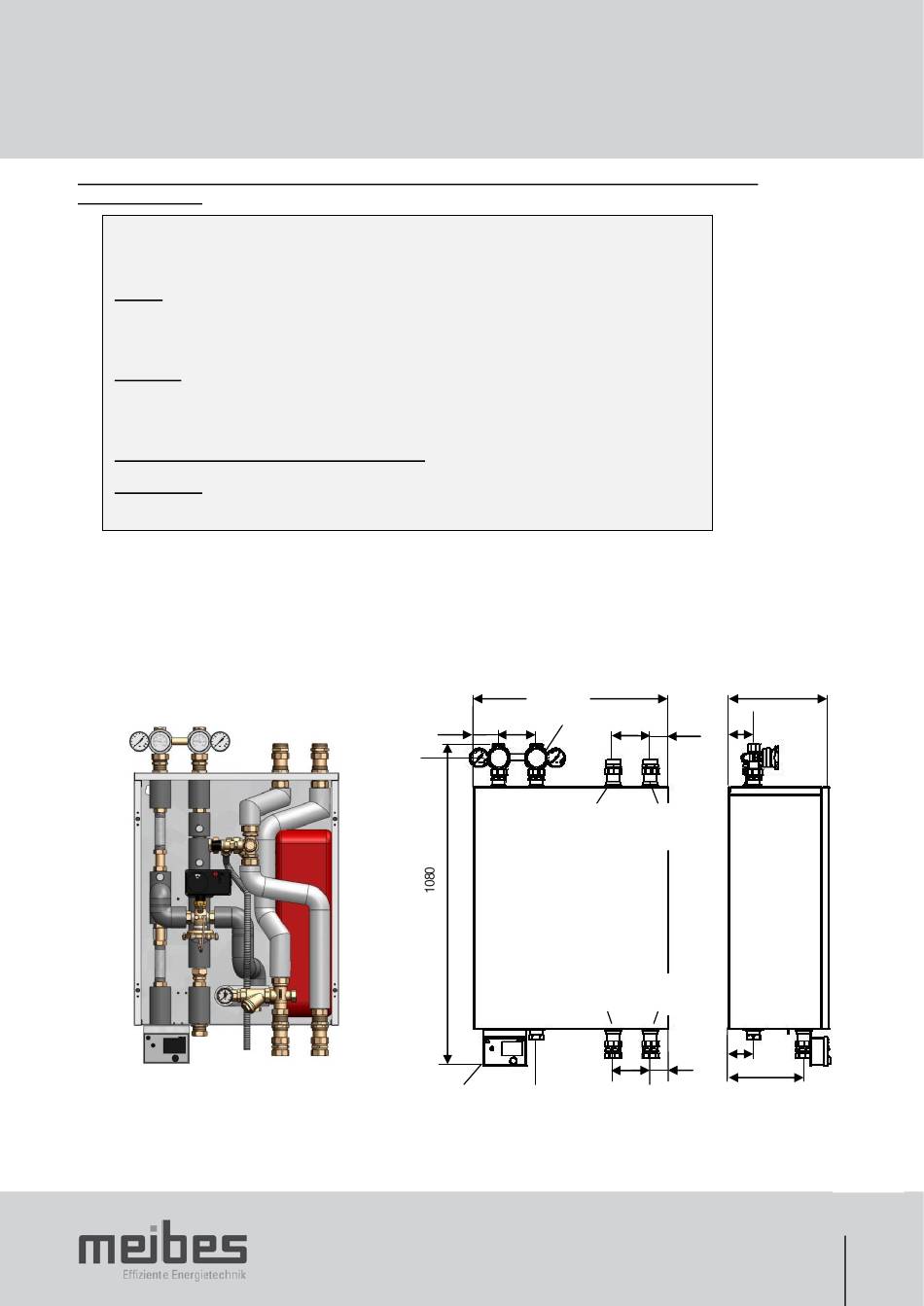

5.2.2 Artikelnummer TAB2520(-40)-KV-11-001 Modulbauweise, besonders geeignet für
Nahwärmenetze
Weiße Metallverkleidung
Maße Grundmodul (L/H/T) in mm: 650/1080/335
Arbeitsbereich Temperatur:
Maximale Luftfeuchtigkeit:
primär:
Temperaturstufen:
Druckstufe:
Rohrdimension:
sekundär:
Temperaturstufen:
Druckstufe:
Rohrdimension:
max. 3 Heizkreise sekundär, 1 Heizkreis primär
Einspeisung:
Hauptbestandteile Grundmodul :
Muffenkugelhahn, Schmutzfänger, Volumenstromregler mit Antrieb, Wärmeübertrager, Temperaturfühler, Thermometer,
Manometer, Sicherheitsventil, Anschluss Ausdehnungsgefäß, Regelung, mit werksseitiger Wärmedämmung der Rohre /
Wellrohrschläuche und des Wärmeübertragers.
Legende
VL Vorlauf
RL Rücklauf
FW Fernwärme
HK Heizkreis
min. 5 – max. 30°C
65%
max. 110°C,
20 , 40 kW bei 80/60°C
PN 16,
DN 25 (1"IG)
70/55°C, (15 K)
PN 6
DN 32 (1 1/2"AG/IG)
230V AC, 50Hz, 10A
125
83
FWRL
oben
FWRL
unten
verdeckt
650
FWVL
125
60
oben
HKVL HKRL
oben oben
HKRL
HKVL
unten unten
124 60
FWVL
unten
335
84
83
167
HK2RL
25
