Meibes 10810.26 PH 4/14 Technische Information Für Montage Und Betrieb Seite 10

5. indirekte Fernwärmestationen, wandhängend

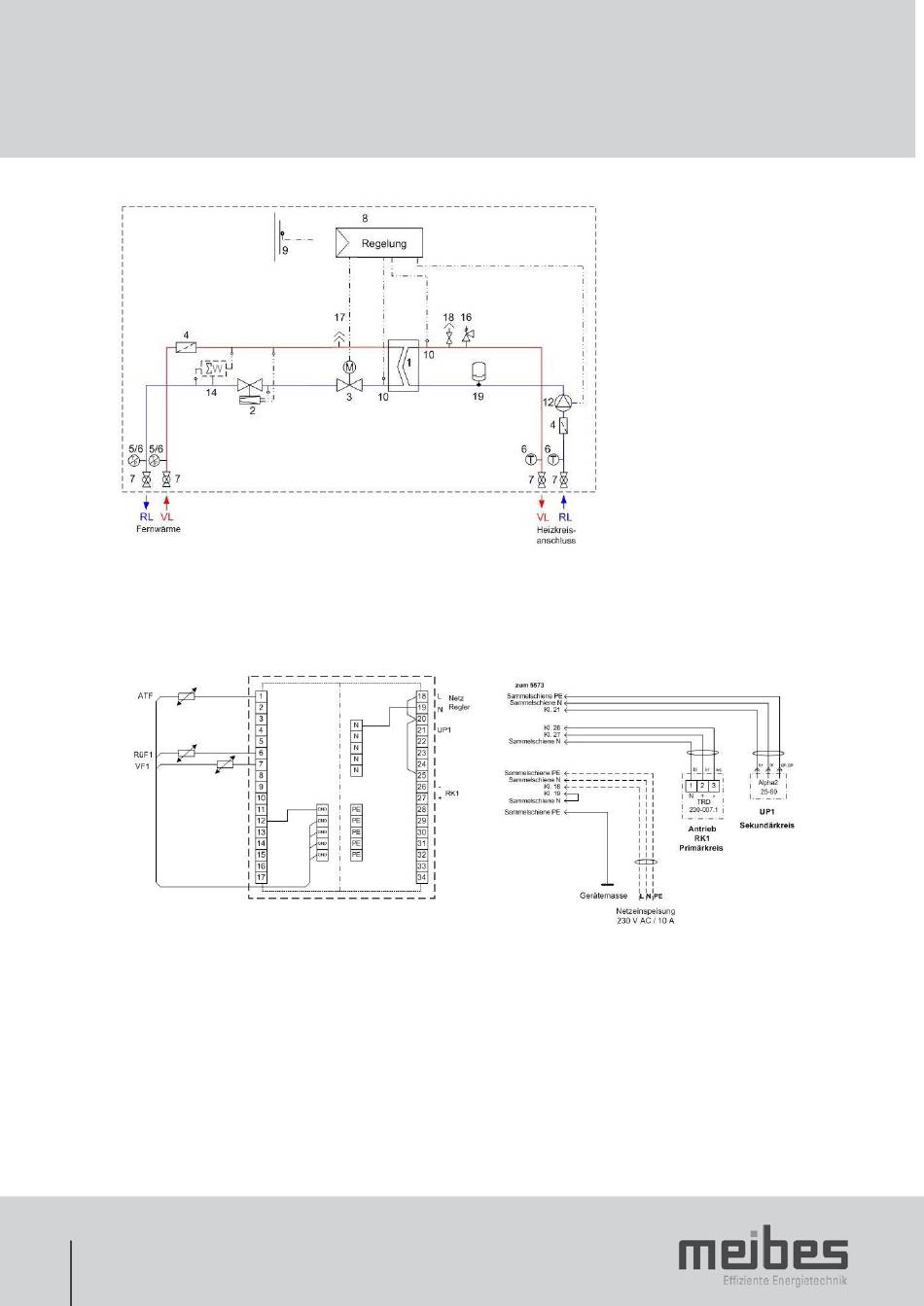

Prinzipschema 10810.26 PH 4/14 :
Elektrische Anschlüsse :
Reglertyp: Samson TROVIS 5573,
Anlagenkennziffer: Anlage 1,0
Temperaturfühler
Legende
Temperaturfühler
ATF Außentemperaturfühler
VF1 Vorlauffühler (RK1)
RüF1 Rücklauffühler (RK1)
Schaltausgänge
UP1 Heizkreispumpe
RK Antrieb Primärventil
Die Messfühlerverdrahtung erfolgt direkt auf die Anschlussleiste des Reglersockels.
Belastbarkeit der Schaltausgänge für Pumpe (Relaiskontakt):
Schutzart bei:
Temperaturfühler:
10
Reglerfront
Legende
VL Vorlauf
RL Rücklauf
1
2
3
4
5
6
7
8
9
10 Temperaturfühler
12 Pumpe
16 Sicherheitsventil
17 Entlüftung
18 Entlüftungsautomat
19 Ausdehnungsgefäß
Feldgeräte
max. 250 V AC; 2 A
-Regler ungeschützt IP 40
-Regler im Gehäuse IP 65
Pt 1000 Sensoren
Wärmeübertrager
Differenzdruck-/
Volumenstrombegrenzer
Motorstellventil
Schmutzfänger
Manometer
Thermometer
Kugelhahn
Regelung
Außentemperaturfühler
