5. indirekte Fernwärmestationen, wandhängend

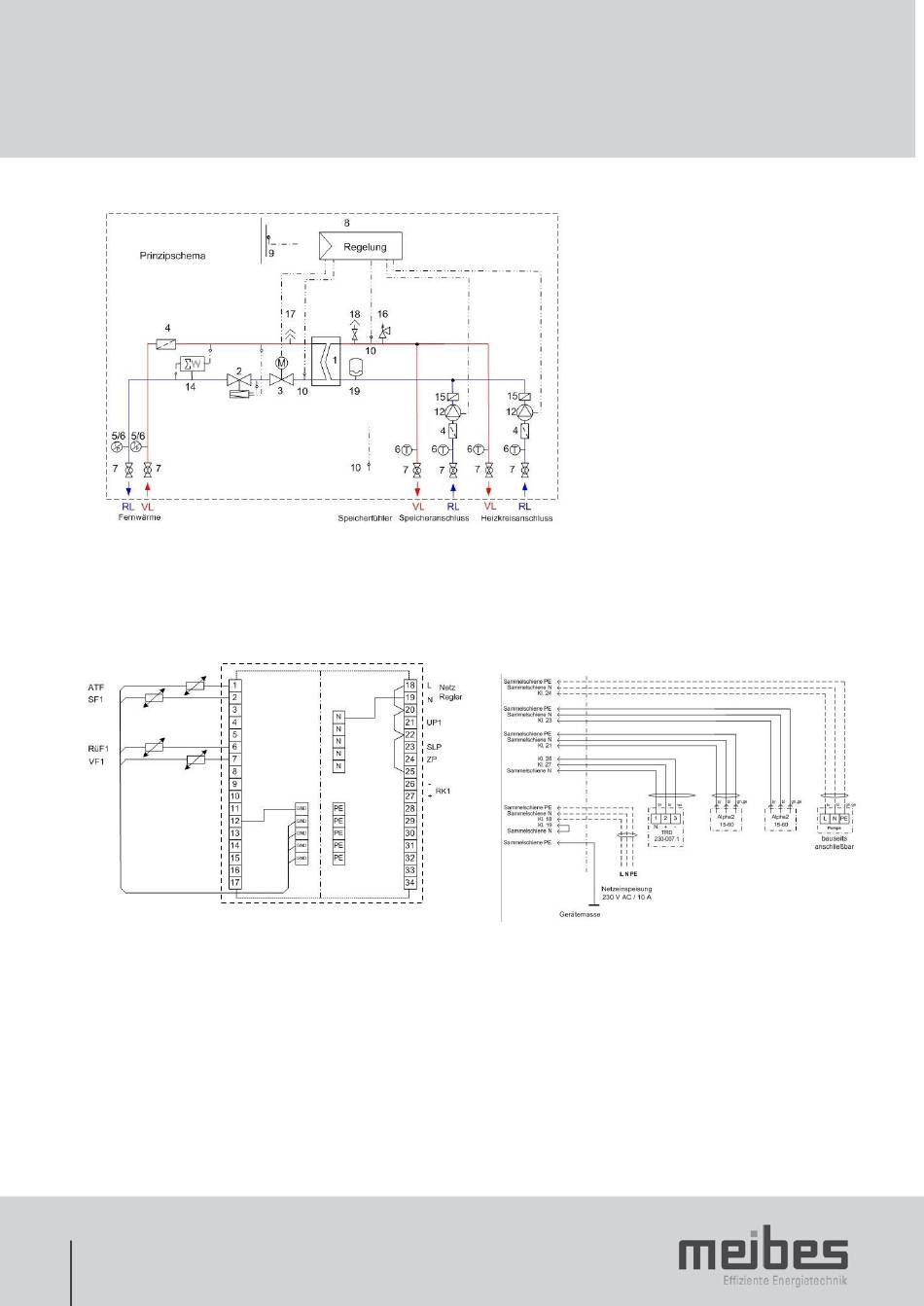

Prinzipschema 10810.26 SH 22 :
Elektrische Anschlüsse :
Reglertyp: Samson TROVIS 5573,
Anlagenkennziffer: Anlage 2.1
Temperaturfühler
Die Messfühlerverdrahtung erfolgt direkt auf die Anschlussleiste
des Reglersockels.
Belastbarkeit der Schaltausgänge für Pumpe (Relaiskontakt):
max. 250 V AC; 2 A
Schutzart bei:
Temperaturfühler:
16
Reglerfront
-Regler ungeschützt IP 40
-Regler im Gehäuse IP 65
Pt 1000 Sensoren
Legende
VL Vorlauf
RL Rücklauf
1
Wärmeübertrager
2
Differenzdruck-/
Volumenstrombegrenzer
3
Motorstellventil
4
Schmutzfänger
5
Manometer
6
Thermometer
7
Kugelhahn
8
Regelung
9
Außentemperaturfühler
10 Temperaturfühler
12 Pumpe
16 Sicherheitsventil
17 Entlüftung
18 Entlüftungsautomat
19 Ausdehnungsgefäß
Feldgeräte
Legende
Temperaturfühler
ATF
Außentemperaturfühler
SF1
Speicherfühler 1(unten setzen)
VF1
Vorlauffühler (RK1)
RüF1
Rücklauffühler (RK1)
Schaltausgänge
UP1
Heizkreispumpe
SLP
Thermischer Antrieb
ZP
Zirkulationspumpe (optional)
RK1
Antrieb Primärregelventil
