Technische Information für Montage und Betrieb
Fernwärmestationen wandhängend:
Fernwärmestationen mit Stahlrahmen:
Meibes System-Technik GmbH
Ringstraße 18 · D-04827 Gerichshain · Tel. + 49(0) 3 42 92 7 13-0
Fax 7 13-50 Internet: w w w .meibes.de · E-Mail: info@meibes.de
Fernwärmestationen 20-10.000 kW
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Meibes 10810.26 PH 4/14

  • Seite 1 Technische Information für Montage und Betrieb Fernwärmestationen wandhängend: Fernwärmestationen mit Stahlrahmen: Fernwärmestationen 20-10.000 kW Meibes System-Technik GmbH Ringstraße 18 · D-04827 Gerichshain · Tel. + 49(0) 3 42 92 7 13-0 Fax 7 13-50 Internet: w w w .meibes.de · E-Mail: info@meibes.de...
  • Seite 3: Inhaltsverzeichnis

    Einstellen der digitalen Regelung Wartungsarbeiten Indirekte Fernwärmestationen, wandhängend Beispiele für wandhängende Anlagen bis ca. 20kW 5.1.1 Artikelnummer 10810.26 PH 4/14 9 - 10 5.1.2 Artikelnummer 10810.26 PH 25, Warmwasserbereitung primär 11 - 12 5.1.3 Artikelnummer 10810.26 PHF 3.2, Warmwasserbereitung primär 13 -14 5.1.4 Artikelnummer 10810.26 SH 22.
  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise Bitte lesen Sie diese Dokumentation sorgfältig durch, bevor Sie mit den Arbeiten an der Anlage beginnen. Dies gilt insbesondere auch für die Sicherheits- und Gefahrenhinweise. Zielgruppe: Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Arbeiten an der Heizungsanlage, dem Trinkwasser-, sowie Gas-, Strom- und Fernwärmenetz dürfen nur von Fachkräften durchgeführt werden.
  • Seite 5: Bestimmungsgemäße Verwendung

    Inhalt 1.Sicherheitshinweise 1.2 Bestimmungsgemäße Verwendung Fernwärmestationen dienen zur vertragsmäßigen Übergabe von Wärme zwischen dem Netz des Fernwärmeversorgers und der Hausanlage. Hierbei übernimmt die Fernwärmeübergabestation eventuell zusätzlich die Regelung der Heizung und / oder der Trinkwassererwärmung. Fernwärmestationen dürfen ausschließlich nur zu diesem Zweck unter Einhaltung der Wartungs- und Bedienungsanleitung sowie aller gültigen Normen und Vorschriften verwendet werden.
  • Seite 6: Montage

    2. Montage 2.1 Montagehinweise Stationen dürfen durch qualifiziertes Fachpersonal Absprache Fernwärmeversorgungsunternehmen montiert und in Betrieb genommen werden. Grundsätzlich sind die Anschlussleitungen so auszuwählen, dass sie den bestimmungsgemäßen Anforderungen hinsichtlich Werkstoff, Druck, Temperatur chemischer Beständigkeit genügen (siehe „Technische Anschlussbedingungen“ des örtlichen Fernwärmeversorgungsunternehmens). Der Anschluss der Rohrleitungen muss so erfolgen, dass keine Spannungskräfte auf die Übergabestation einwirken.
  • Seite 7: Inbetriebnahme

    Inhalt 3. Inbetriebnahme 3.1 Heizung Gehen Sie bei der Inbetriebnahme nach folgendem Schema vor (allgem. Hinweise): (Anlage ist stromlos und nicht gefüllt) Absperrarmaturen primär- und sekundärseitig schließen. Spülen, Füllen und Entlüften der Primärseite. Dichtheitskontrolle. Spülen, Füllen und Entlüften der Sekundärseite. Dichtheitskontrolle. Kontrolle des Anlagendruckes der Heizungsanlage, ggf.
  • Seite 8: Wartungsarbeiten

    4. Wartungsarbeiten Auszug aus der DIN 4747-1: „Der Betreiber von Hausstationen ist verpflichtet, Instandhaltung in regelmäßigem Abstand durch einen Sachkundigen durchführen zu lassen. Die Instandhaltung der Anlagen umfasst mindestens die Inspektion der sicherheitstechnischen und zentralen steuerungs- und regelungstechnischen Einrichtungen. Die Wartung hat mindestens die Aufrechterhaltung des technisch einwandfreien Zustandes der Anlage zu umfassen.“...
  • Seite 9: Indirekte Fernwärmestationen, Wandhängend

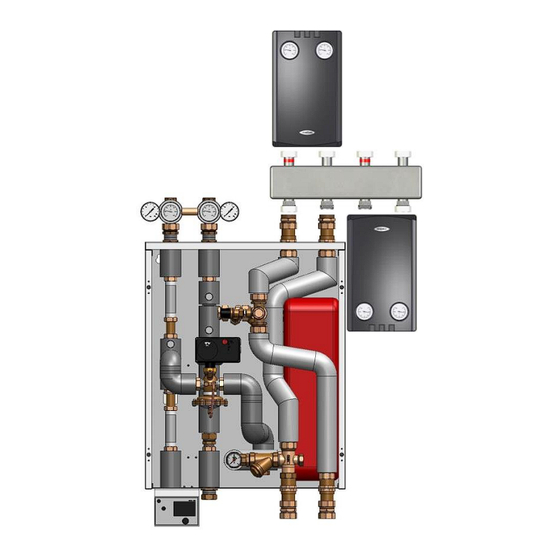

    5. indirekte Fernwärmestationen, wandhängend 5.1 Beispiele für wandhängende Anlagen bis ca. 20 kW Varianten der Parameter und Einbauteile der Anlagen möglich. Bitte mit ausgefüllter Anfragebogen zu senden. 5.1.1 Artikelnummer 10810.26 PH 4/14 Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C...
  • Seite 10 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10810.26 PH 4/14 : Legende VL Vorlauf RL Rücklauf Wärmeübertrager Differenzdruck-/ Volumenstrombegrenzer Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 12 Pumpe 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Ausdehnungsgefäß Elektrische Anschlüsse : Reglertyp: Samson TROVIS 5573, Anlagenkennziffer: Anlage 1,0 Temperaturfühler...
  • Seite 11: Artikelnummer 10810.26 Ph 25, Warmwasserbereitung Primär

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.2 Artikelnummer 10810.26 PH 25, Warmwasserbereitung primär Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: 65% primär: Temperaturstufen: max. 110°C, min. 100°C 20 kW (bei 100/60°C, min. 40 K (primär) Druckstufe: PN 10 DN 15 (1/2“IG)
  • Seite 12 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10810.26 PH 25 : VL- HKWWB RL- HKWWB Legende VL Vorlauf RL Rücklauf Wärmeübertrager Differenzdruck-/ Volumenstrombegrenzer Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 12 Pumpe 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Ausdehnungsgefäß 24 Ventil m.
  • Seite 13: Artikelnummer 10810.26 Phf 3.2, Warmwasserbereitung Primär

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.3 Artikelnummer 10810.26 PHF 3.2, Warmwasserbereitung primär Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, min. 100°C 20 kW bei 100/60°C Druckstufe: PN 10 DN 15 (1/2“IG) Rohrdimension: sekundär:...
  • Seite 14 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10810.26 PHF 3.2 : Legende VL Vorlauf RL Rücklauf Wärmeübertrager Differenzdruck-/ Volumenstrombegrenzer Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 12 Pumpe 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Ausdehnungsgefäß 24 Ventil m. thermischen Antrieb Elektrische Anschlüsse : Reglertyp: Samson TROVIS 5573, Anlagenkennziffer: Anlage 4.5...
  • Seite 15: Artikelnummer 10810.26 Sh 22. Warmwasserbereitung Sekundär

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.4 Artikelnummer 10810.26 SH 22. Warmwasserbereitung sekundär Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, min. 100°C 20 kW bei 100/60°C (40 K) Druckstufe: PN 10 DN 15 (1/2“IG)
  • Seite 16 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10810.26 SH 22 : Legende VL Vorlauf RL Rücklauf Wärmeübertrager Differenzdruck-/ Volumenstrombegrenzer Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 12 Pumpe 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Ausdehnungsgefäß Elektrische Anschlüsse : Reglertyp: Samson TROVIS 5573, Anlagenkennziffer: Anlage 2.1 Temperaturfühler Reglerfront...
  • Seite 17: Artikelnummer 10910.26 Oh 8/8 Warmwasserbereitung Im Durchflussprinzip

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.5 Artikelnummer 10910.26 OH 8/8. Warmwasserbereitung im Durchflussprinzip Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, min. 100°C 20 kW bei 100/60°C (40 K) Druckstufe: PN 10 DN 15 (1/2“IG)
  • Seite 18 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10910.26 OH 8/8 : Legende VL Vorlauf RL Rücklauf KW Kaltwasser WW Warmwasser Zirkulation Wärmeübertrager Differenzdruckregler Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 12 Pumpe 13 Temperaturregler 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Anschluss Ausdehnungsgefäß...
  • Seite 19: Artikelnummer 10910.26 Oh 2/7A Warmwasserbereitung Im Durchflussprinzip

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.6 Artikelnummer 10910.26 OH 2/7A. Warmwasserbereitung im Durchflussprinzip Weiße Metallverkleidung Maße (L/H/T) in mm: 650/940/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, min. 100°C 20 kW bei 100/60°C (40 K) Druckstufe: PN 10 DN 15 (1/2“IG)
  • Seite 20 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 10910.26 OH 2/7A : Legende VL Vorlauf RL Rücklauf KW Kaltwasser WW Warmwasser Wärmeübertrager Differenzdruckregler Motorstellventil Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 11 FE-Hahn 12 Pumpe 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Ausdehnungsgefäß 22 Regulierventil 25 Mischautomat Elektrische Anschlüsse :...
  • Seite 21: Artikelnummer 12810.26 Sh1/2 Warmwasserbereitung Sekundär

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.1.7 Artikelnummer 12810.26 SH1/2 Warmwasserbereitung sekundär, primär geschweißte Anlage Weiße Metallverkleidung Maße (L/H/T) in mm: 650/1165/330 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 130°C, min. 100°C 15 kW bei 110/65°C Druckstufe: PN 16 Rohrdimension:...
  • Seite 22 5. indirekte Fernwärmestationen, wandhängend Prinzipschema 12810.26 SH 1/2 : Legende VL Vorlauf RL Rücklauf Wärmeübertrager Schmutzfänger Manometer Thermometer Kugelhahn Regelung Außentemperaturfühler 10 Temperaturfühler 11 KFE_Hahn 12 Pumpe 13 TR/STW 14 Passstück WMZ 16 Sicherheitsventil 17 Entlüftung 18 Entlüftungsautomat 19 Anschluss Ausdehnungsgefäß 29 Volumenstromregler mit Antrieb Elektrische Anschlüsse : Reglertyp: Samson TROVIS 5573,...
  • Seite 23: Beispiele Für Wandhängende Anlagen Bis Ca. 60Kw

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.2 Beispiele für wandhängende Anlagen bis ca. 60 kW 5.2.1 Artikelnummer TAB840-VD-11-010 Modulbauweise bis ca.40 kW Weiße Metallverkleidung Maße Grundmodul (L/H/T) in mm: 835/800/300 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max.
  • Seite 24 5. indirekte Fernwärmestationen, wandhängend Prinzipschema TAB840-VD-11-010 :...
  • Seite 25: Artikelnummer Tab2520(-40)-Kv-11-001 Modulbauweise

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.2.2 Artikelnummer TAB2520(-40)-KV-11-001 Modulbauweise, besonders geeignet für Nahwärmenetze Weiße Metallverkleidung Maße Grundmodul (L/H/T) in mm: 650/1080/335 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, 20 , 40 kW bei 80/60°C Druckstufe: PN 16, Rohrdimension:...
  • Seite 26: Artikelnummer Tab2560-Kv-11-001 Modulbauweise

    5. indirekte Fernwärmestationen, wandhängend 5.2.3 Artikelnummer TAB2560-KV-11-001 Modulbauweise, besonders geeignet für Nahwärmenetze Weiße Metallverkleidung Maße Grundmodul (L/H/T) in mm: 1110/1005/450 min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: primär: Temperaturstufen: max. 110°C, 60 kW bei 80/60°C Druckstufe: PN 16, Rohrdimension: DN 32 (1 1/4“IG) sekundär:...
  • Seite 27 Inhalt 5. indirekte Fernwärmestationen, wandhängend Prinzipschema für TAB25(20,40,60)-KV-11-001 :...
  • Seite 28 5. indirekte Fernwärmestationen, wandhängend Module für: bis 40 kW TAB840-VD-11-010 20 bis 60 kW TAB25(20-60)-KV-11-001 Bezeichnung Art.-Nr. ungemischter Heizkreis Pumpengruppe UK (auch für WWB sekundär) 1” mit ALPHA 2.1 25-60 Teil A B-66811.30TAB 1 1/4” mit ALPHA 2.1 32-60 B-66812.30TAB 1”...
  • Seite 29: Leistung / Druckverlust Der Anlagen

    Inhalt 5. indirekte Fernwärmestationen, wandhängend 5.3 Leistung / Druckverlust der Anlagen...
  • Seite 30 5. indirekte Fernwärmestationen, wandhängend...
  • Seite 31 Inhalt 5. indirekte Fernwärmestationen, wandhängend...
  • Seite 32 5. indirekte Fernwärmestationen, wandhängend...
  • Seite 33: Indirekte, Direkte Fernwärmestationen Mit Stahlrahmen

    6. indirekte, direkte Fernwärmestationen mit Inhalt Stahlrahmen 6.1 Fernwärmestationen bis ca. 10 MW Montage auf Stahlrahmen nach Kundenwunsch, den entsprechenden örtlichen Technischen Anschlussbedingungen der Energieversorger und den entsprechenden gesetzlichen Vorschriften (siehe Punkt 1 Sicherheitshinweise). min. 5 – max. 30°C Arbeitsbereich Temperatur: Maximale Luftfeuchtigkeit: zul.
  • Seite 34: Anfragebogen Zu Fernwämestationen

    Anfragebogen zu Fernwärmestationen...
  • Seite 35: Notizen

    Inhalt Notizen...
  • Seite 36 Notizen...
  • Seite 38: Kontaktdaten
