3 Systemübersicht | Mechanische Fixierungselemente
3.5
Mechanische Fixierungselemente
An beiden Enden fixiert ein Endwinkel die Station in der Ein-
baulage. Das letzte I/O-Modul wird mit einer Abschlussplatte
vor Staub geschützt. An diese Abschlussplatte wird der zwei-
te Endwinkel gesteckt und mit der Tragschiene verschraubt.
Jede u-control Steuerung wird mit einem Abschlusskit aus-
geliefert.

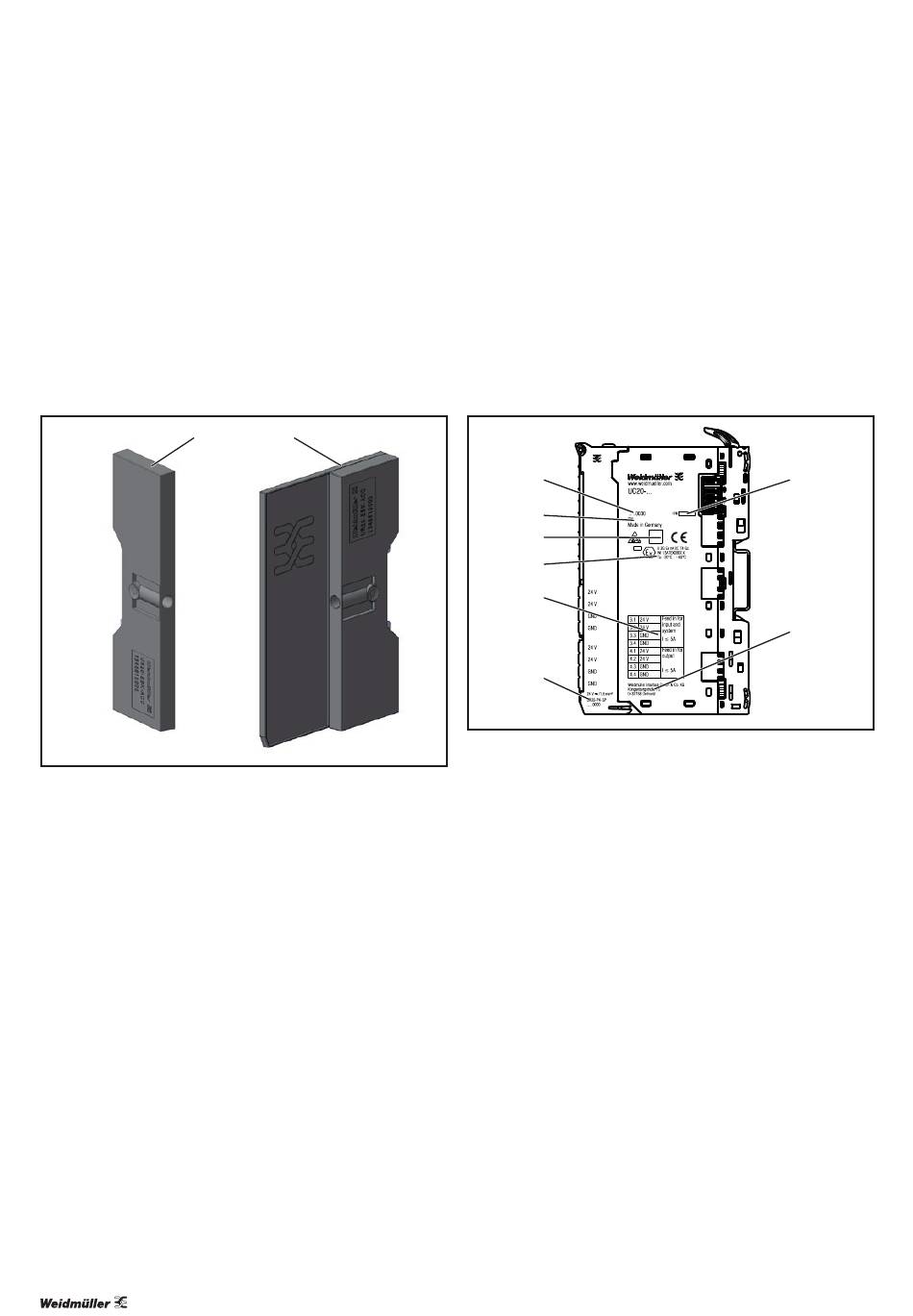

Fixierungselemente der u-control-Station
1
Endwinkel (Abschluss links, Steuerungsseite)
2
Abschlusskit mit Abschlussplatte und Endwinkel (Abschluss rechts)
Für die senkrechte Montage muss zusätzlich ein spezieller
Endwinkel (Bestell.-Nr. 1805610000 MEW 35/1) unterhalb
der Station montiert werden.
14
1
2
3.6
Typenschild
Jede Steuerung ist mit einem Typenschild bedruckt, das
Informationen zur Identifizierung und die wichtigsten tech-
nische Kenndaten umfasst. Darüber hinaus ermöglicht ein
QR-Code den direkten Onlinezugriff auf die zugehörige Doku-
mentation. Die Software zum Auslesen des QR-Codes muss
invertierte QR-Codes unterstützen. Die Auflösung der Serien-
nummer entnehmen Sie der Tabelle im Anhang.
1
2
3
4
5
6
Typenschild (Beispiel)
1
Produktnummer (Best.-Nr.)
2
Seriennummer
3
Fertigungscode
4
ATEX-Kennzeichnung
5
Logos von Zertifizierungsstellen
6
Ersatzteilbestellnummern
7
Hardware-Version
8
Hinweis auf die Benutzerdokumentation
Handbuch u-control
7
8
2603990000/00/10.2018
