Systemübersicht

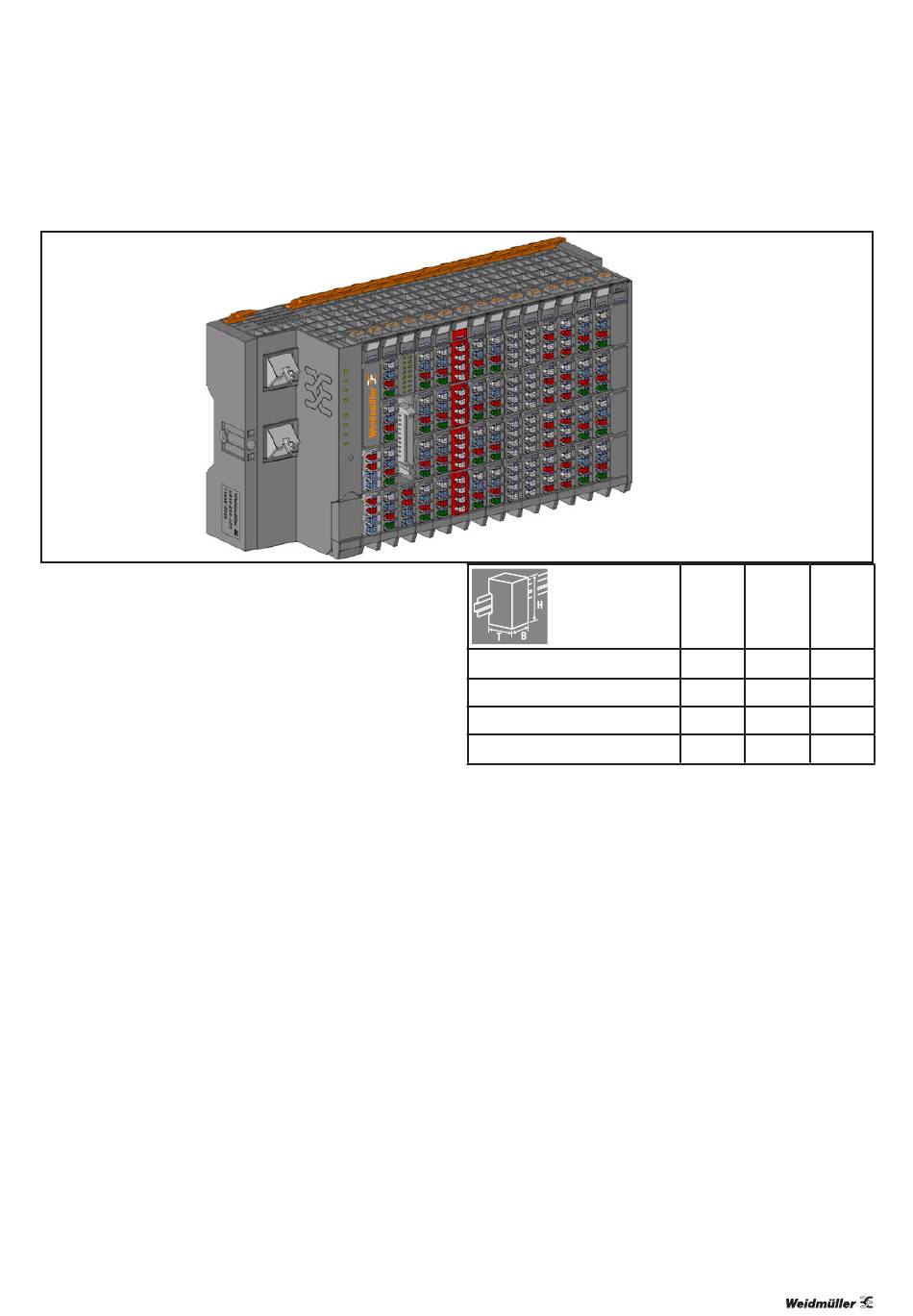

Beispielanordnung u-control-Station
u-control-Steuerungen sind speicherprogrammierbare Steu-
erungen mit integriertem Engineeringtool, die über einen
Webbrowser konfiguriert, parametriert und programmiert
werden.
An eine u-control-Steuerung können bis zu 64 aktive u-remo-
te-I/O-Module angeschlossen werden. Die Steuerung und die
I/O-Module einer u-control-Station kommunizieren über den
u-remote-Systembus.
Zur einer u-control-Station gehören folgende Komponenten:
– Steuerung: Kopfstation zur Erstellung und Ausführung
von Steuerungsprogrammen und zur Einbindung in über-
lagerte Netzwerkstrukturen oder an HMIs
– Aktive I/O-Module:
– Module mit digitalem Eingang (DI) oder digitalem Aus-
gang (DO) mit 4, 8 oder 16 Kanälen
– Module mit analogem Eingang (AI) oder analogem
Ausgang (AO) mit bis zu 8 Kanälen
– Sicherheitsgerichtete Einspeisemodule (PF-O-xDI-SIL)
24 V für Ausgangsstrom mit einem oder zwei jeweils
zweikanaligen Eingängen für Sicherheitskreise
– Passive I/O-Module (keine Feldbuskommunikation)
– Einspeisemodule (PF) 24 V für Eingangs- oder Aus-
gangsstrom
– Potentialverteilungsmodule (AUX)
– Leermodule (ES) als Platzhalter
– Mechanische Fixierungselemente
– Endwinkel
– Abschlussplatte
2603990000/00/10.2018
Steuerung
u-remote-I/O-Modul
Abschlussplatte
Endwinkel
Maße der Komponenten einer u-control-Station (in mm)
Doppelklickmontage
Die Module einer u-control-Station können schnell und ein-
fach montiert werden. Beim Befestigen an der Tragschiene
lässt ein deutliches Klick-Geräusch erkennen, dass das
Modul eingerastet ist. Auch beim zweiten Schritt, dem Zu-
sammenschieben mit dem Nachbarmodul zeigt ein weiteres
Klick-Geräusch an, dass die Module korrekt miteinander ver-
bunden sind.
Handbuch u-control
3 Systemübersicht
Höhe (H) Breite (B) Tiefe (T)
120,0
52,0
76,0
120,0
11,5
76,0
120,0
3,5
76,0
120,0
8,0
36,0
