5.2
IoT-Steuerung UC20-WL2000-IOT
An die IoT-Steuerung UC20-WL2000-IOT können über den
u-remote-Systembus bis zu 64 aktive u-remote-Module ange-
schlossen werden. Die Steuerung hat zwei Ethernetanschlüs-
se für die Einbindung in überlagerte Netzwerkstrukturen
oder den Anschluss von HMIs.
Über die USB-Serviceschnittstelle oder über Ethernet lässt
sich das integrierte Engineeringtool u-create IoT aufrufen. Da-
mit kann die u-control-Station konfiguriert und parametriert
werden und Steuerungsanwendungen können mit Node-
RED programmiert werden.
Die erste Einspeisung der Station ist in die Steuerung integ-
riert. Sie erfolgt über zwei 4-polige Steckverbinder, getrennt
nach Ein- und Ausgangsstrompfad.

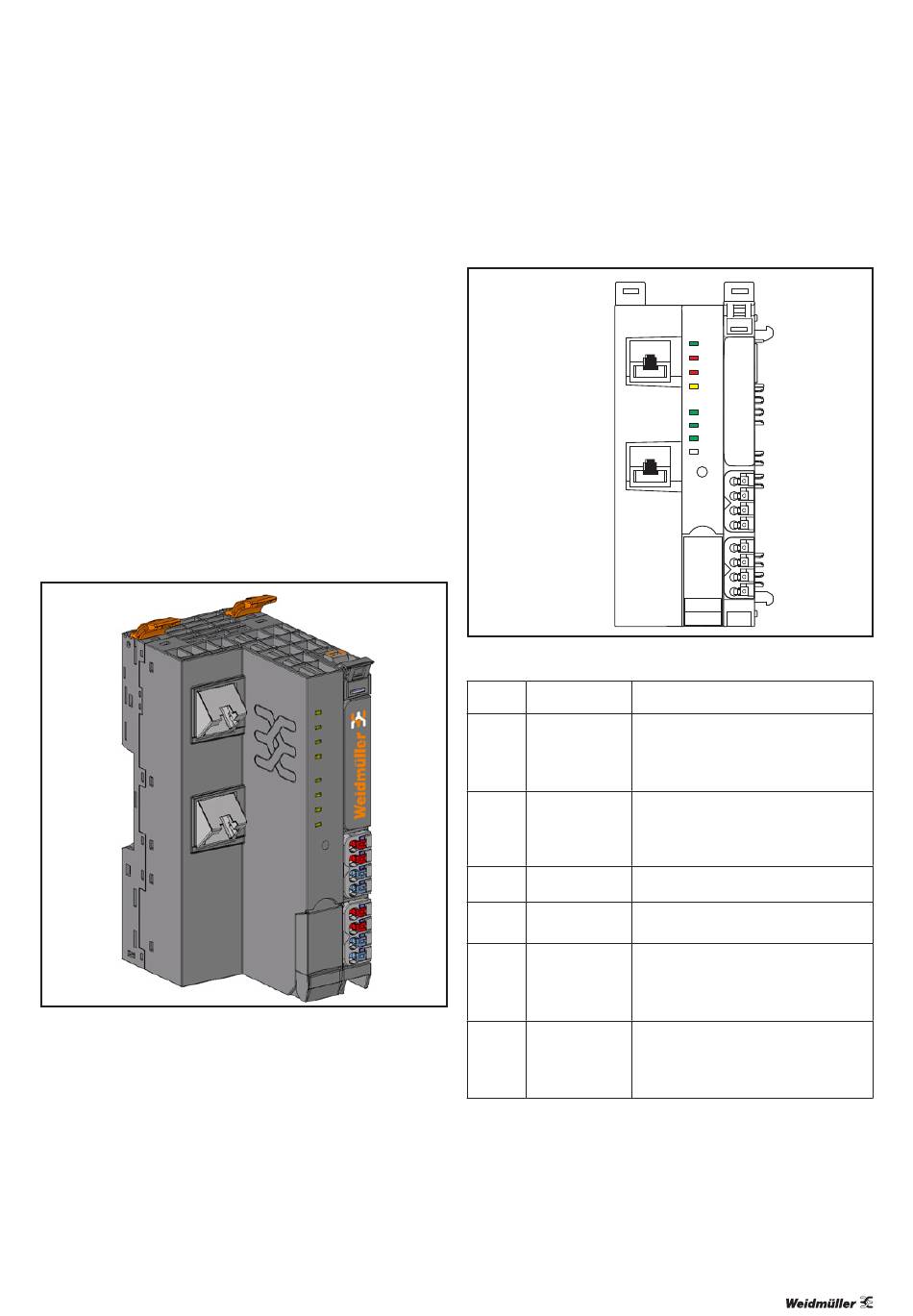

IoT-Steuerung UC20-WL2000-IOT (Best.-Nr. 1334990000)
2603990000/00/10.2018
5 Detailbeschreibung Steuerungen | IoT-Steuerung UC20-WL2000-IOT
Status-Anzeigen
LED Status-Anzeigen UC20-WL2000-IOT Störungsmeldungen s. Kapitel 11
PWR
Power-LED
SF
Sammelfehler
BF
Busfehler
MT
Maintenance
RUN/
Live-Status
STOP
L/A X1
Verbindung/
Aktivität
L/A X2
Verbindung/
Aktivität
Handbuch u-control
IOT
X1
PWR
SF
BF
MT
RUN/STOP
L/A X1
X2
L/A X2
1
2
3
3
4
1
2
4
3
4
grün: Versorgungsspannung liegt an
rot: Konfigurationsfehler oder Fehler im
Koppler oder Fehler in einem Modul oder eine
neue Diagnosemeldung liegt an.
rot blinkend: Station ist im Forcemodus
–
gelb: Fehler am Systembus oder Feldbus
grün/rot/gelb: Steuerungsprogramm läuft
(programmierbar mit ledcontrol-Node)
grün: Verbindung von Anschluss 1 der Steue-
rung mit einem weiteren Feldgerät aufgebaut
grün blinkend: Datenaustausch an An-
schluss 1
grün: Verbindung von Anschluss 2 der Steue-
rung mit einem weiteren Feldgerät aufgebaut
grün blinkend: Datenaustausch an An-
schluss 2
27
