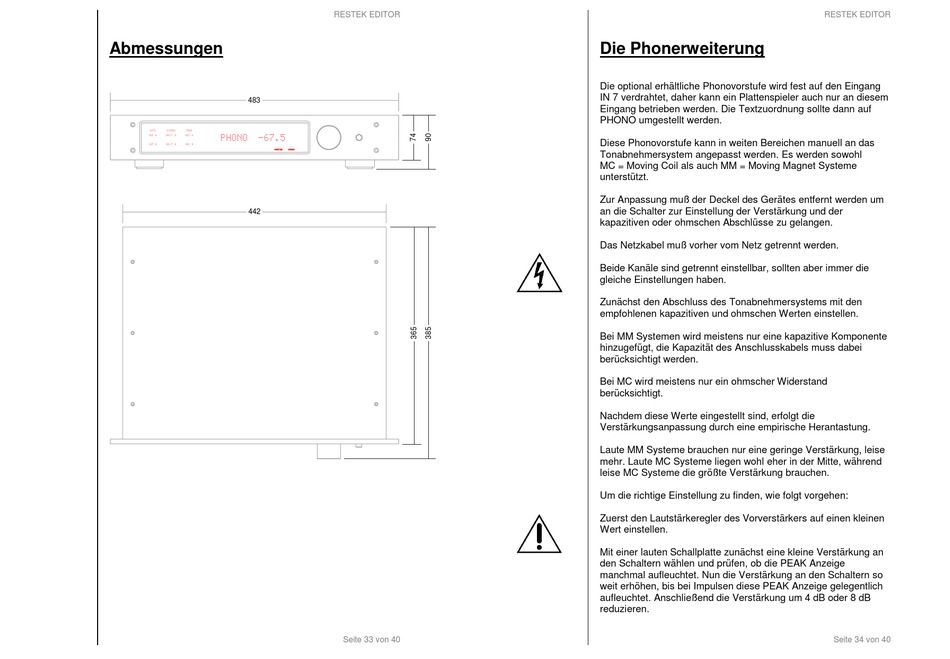

Abmessungen
483
AUTO
SYNCRO
PEAK
PHONO
-67.5
OUT A
SPLIT A
REC A
OUT B
SPLIT B
REC B
RESTEK
442
RESTEK EDITOR
EDITOR
Seite 33 von 40
Die Phonerweiterung
Die optional erhältliche Phonovorstufe wird fest auf den Eingang
IN 7 verdrahtet, daher kann ein Plattenspieler auch nur an diesem
Eingang betrieben werden. Die Textzuordnung sollte dann auf
PHONO umgestellt werden.
Diese Phonovorstufe kann in weiten Bereichen manuell an das
Tonabnehmersystem angepasst werden. Es werden sowohl
MC = Moving Coil als auch MM = Moving Magnet Systeme
unterstützt.
Zur Anpassung muß der Deckel des Gerätes entfernt werden um
an die Schalter zur Einstellung der Verstärkung und der
kapazitiven oder ohmschen Abschlüsse zu gelangen.
Das Netzkabel muß vorher vom Netz getrennt werden.
Beide Kanäle sind getrennt einstellbar, sollten aber immer die
gleiche Einstellungen haben.
Zunächst den Abschluss des Tonabnehmersystems mit den
empfohlenen kapazitiven und ohmschen Werten einstellen.
Bei MM Systemen wird meistens nur eine kapazitive Komponente
hinzugefügt, die Kapazität des Anschlusskabels muss dabei
berücksichtigt werden.
Bei MC wird meistens nur ein ohmscher Widerstand
berücksichtigt.
Nachdem diese Werte eingestellt sind, erfolgt die
Verstärkungsanpassung durch eine empirische Herantastung.
Laute MM Systeme brauchen nur eine geringe Verstärkung, leise
mehr. Laute MC Systeme liegen wohl eher in der Mitte, während
leise MC Systeme die größte Verstärkung brauchen.
Um die richtige Einstellung zu finden, wie folgt vorgehen:
Zuerst den Lautstärkeregler des Vorverstärkers auf einen kleinen
Wert einstellen.
Mit einer lauten Schallplatte zunächst eine kleine Verstärkung an
den Schaltern wählen und prüfen, ob die PEAK Anzeige
manchmal aufleuchtet. Nun die Verstärkung an den Schaltern so
weit erhöhen, bis bei Impulsen diese PEAK Anzeige gelegentlich
aufleuchtet. Anschließend die Verstärkung um 4 dB oder 8 dB
reduzieren.
