Weitere Operationsverstärker sind selbstverständlich auch
einsetzbar.
Gegebenenfalls ein E Mail an
info@ restek.de
zu erfragen.

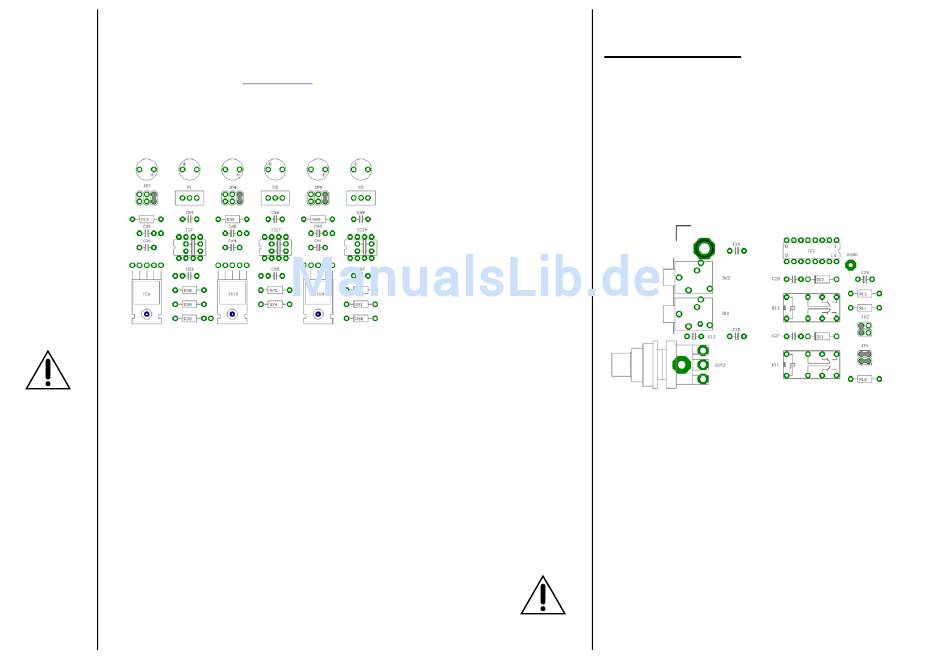

Bildliche Darstellung der Ausgangstreiber, Jumper und Offset-
potentiometer. Die werksseitige Konfiguration ist abgebildet.
Nach dem Austausch der Operationsverstärker und der richtigen
Anpassung mit den Jumpern muss die Offsetspannung mit den
Potentiometern P1, P2 und P3 abgeglichen werden.
Dazu muss der EDITOR eingeschaltet und die Lautstärke auf dem
kleinsten Wert eingestellt sein.
Mit Hilfe eines Multimeters muss nun jedes Ausgangssignal auf
0 V eingestellt werden.
RESTEK EDITOR
senden um Details
Seite 31 von 40
Remote-Buchsen
Werksseitig werden die Remotebuchsen so konfiguriert, dass die
beiden Buchsen BU 1, die jeweils am nächsten zum OUT B
angebracht sind, eine Spannung von +10 V mit einem maximalen
Belastungsstrom von 40 mA abgeben.
Die Buchsen BU 2, die sich am nächsten zur Netzbuchse
befinden, werden als potentialfreie Kontakte konfiguriert.
Die Jumperstellung für diese Konfiguration ist im Bild dargestellt.
Für den Anschluss können 3,5 mm Mono Klinkenstecker
verwendet werden.
Sollten 2 Spannungsausgänge oder 2 potentialfreie Kontakte nicht
ausreichen, so können die Remotebuchsen umkonfiguriert
werden. Da die untere Platine, auf der sich der rechte Kanal
befindet unzugänglich ist, beschränkt sich eine einfach Änderung
der Remotebuchsenkonfiguration auf die obere Platine.
Insgesamt können somit entweder 3 Spannungsausgänge und
1 potentialfreier Kontakt, 2 Spannungsausgänge und 2 potential-
freie Kontakte oder 1 Spannungsausgang und 3 potentialfreie
Kontakte ohne große Eingriffe konfiguriert werden.
Zwei waagerecht angebrachte Jumper führen die +10 V
Spannung an die Remotebuchse.
Ein senkrechter Jumper auf der linken Jumperblockseite ergibt
einen potentialfreien Kontakt an der Remotebuchse.
Der Jumper darf auf keinen Fall auf der rechten Jumperblockseite
angebracht werden.
RESTEK EDITOR
Seite 32 von 40
